通带频率4.99~5.31GHz, DC-4.8GHz≥50dB, 5.4-13GHz≥50dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.99 | ~ | 5.31 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-4.8 | GHz≥ | 50 | dB | ||
| 带外抑制 | 5.4-13 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

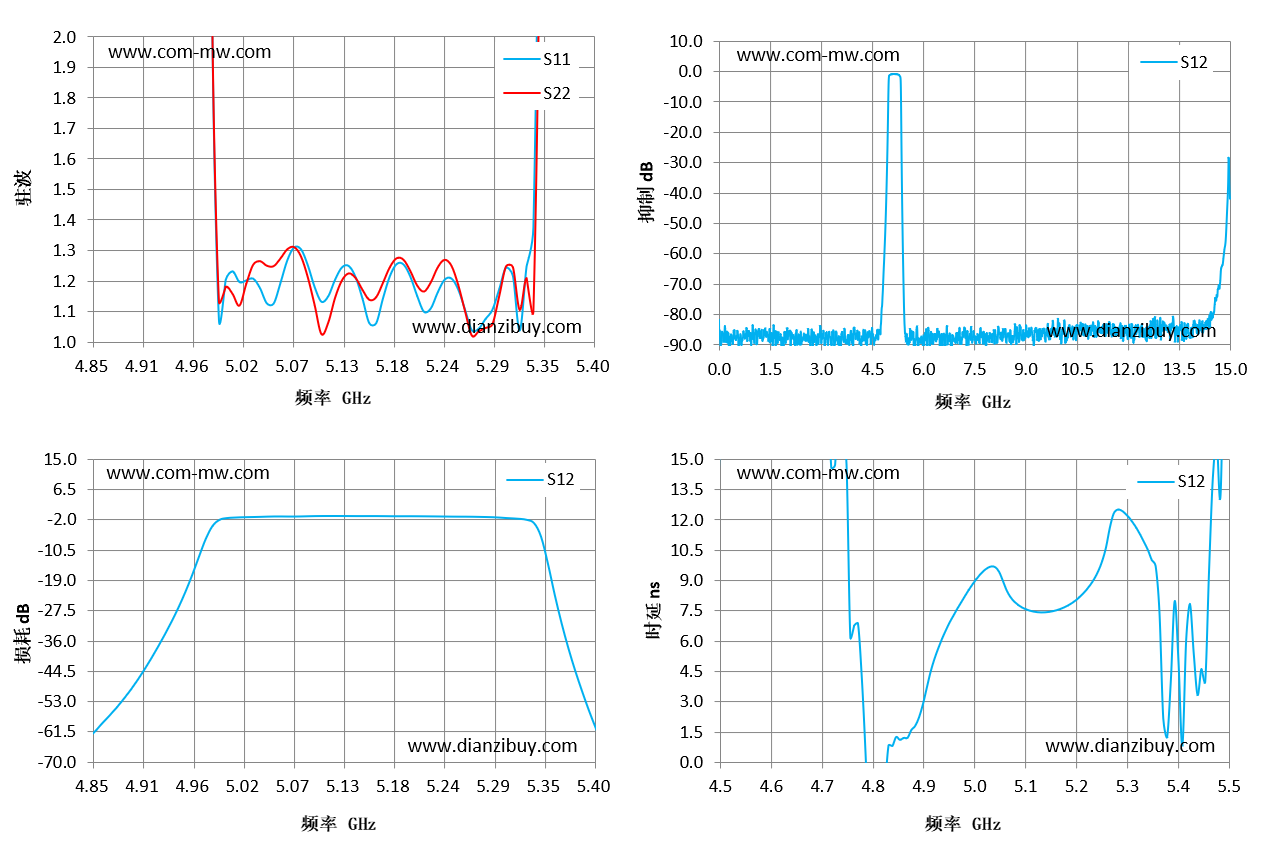

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 4.85 | 986.78 | 2073.67 | -62.83 | 1.27 |
| 4.89 | 690.12 | 195.44 | -52.12 | 1.82 |
| 4.93 | 98.08 | 70.6 | -34.08 | 5.64 |
| 4.97 | 12.38 | 12.13 | -12.21 | 7.61 |
| 5.01 | 1.23 | 1.16 | -1.34 | 9.08 |
| 5.05 | 1.13 | 1.25 | -1.02 | 9.44 |
| 5.09 | 1.25 | 1.21 | -0.95 | 7.8 |
| 5.13 | 1.25 | 1.2 | -0.89 | 7.45 |
| 5.16 | 1.06 | 1.14 | -0.91 | 7.49 |
| 5.2 | 1.21 | 1.23 | -0.95 | 8.02 |
| 5.24 | 1.2 | 1.27 | -1.04 | 9.12 |
| 5.28 | 1.04 | 1.04 | -1.13 | 12.33 |
| 5.32 | 1.04 | 1.11 | -1.7 | 11.61 |
| 5.36 | 19.55 | 17.85 | -23 | 9.74 |
| 5.4 | 43.98 | 44.33 | -55.43 | 7.99 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
