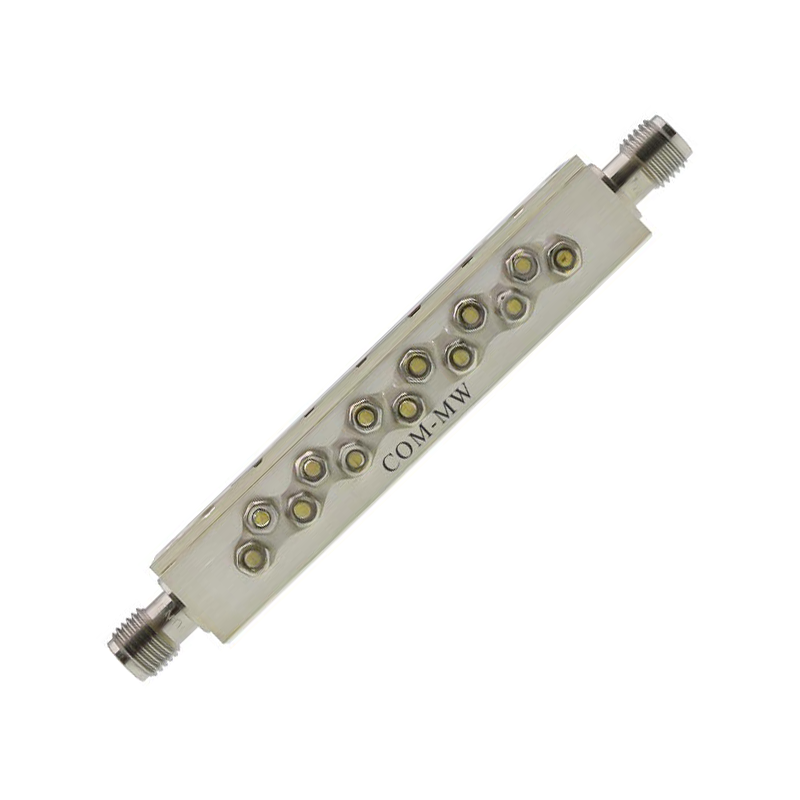

通带频率4.38~6.02GHz, DC-3.5GHz≥40dB, 6.82-17GHz≥45dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.38 | ~ | 6.02 | GHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-3.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 6.82-17 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.7 |

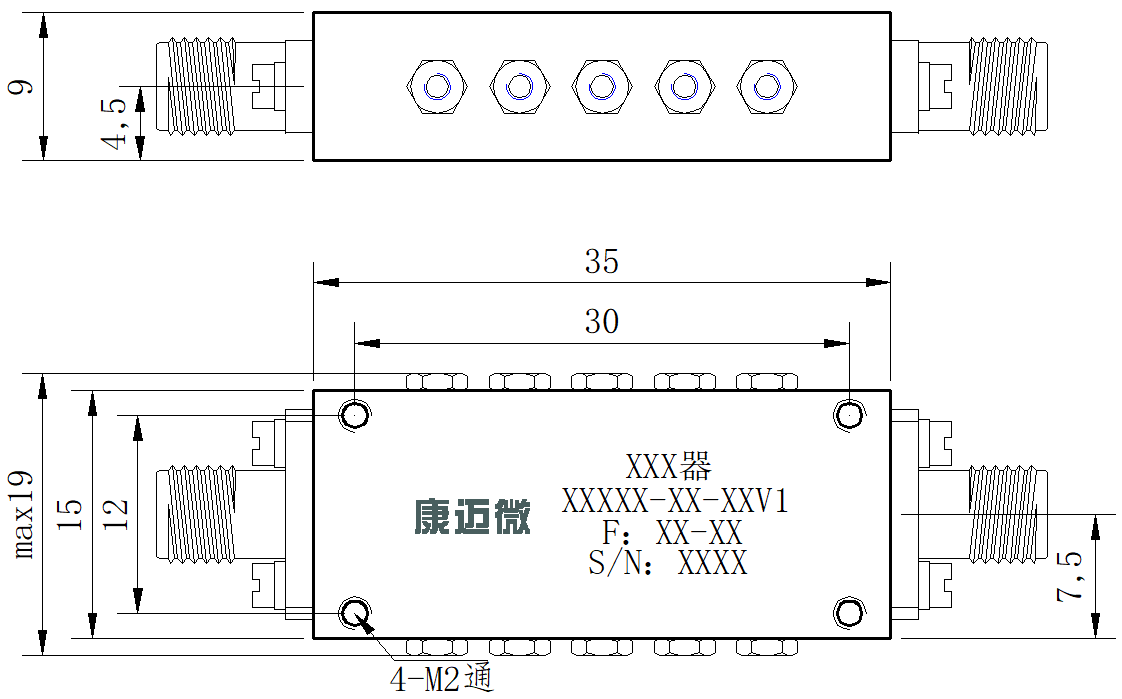

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

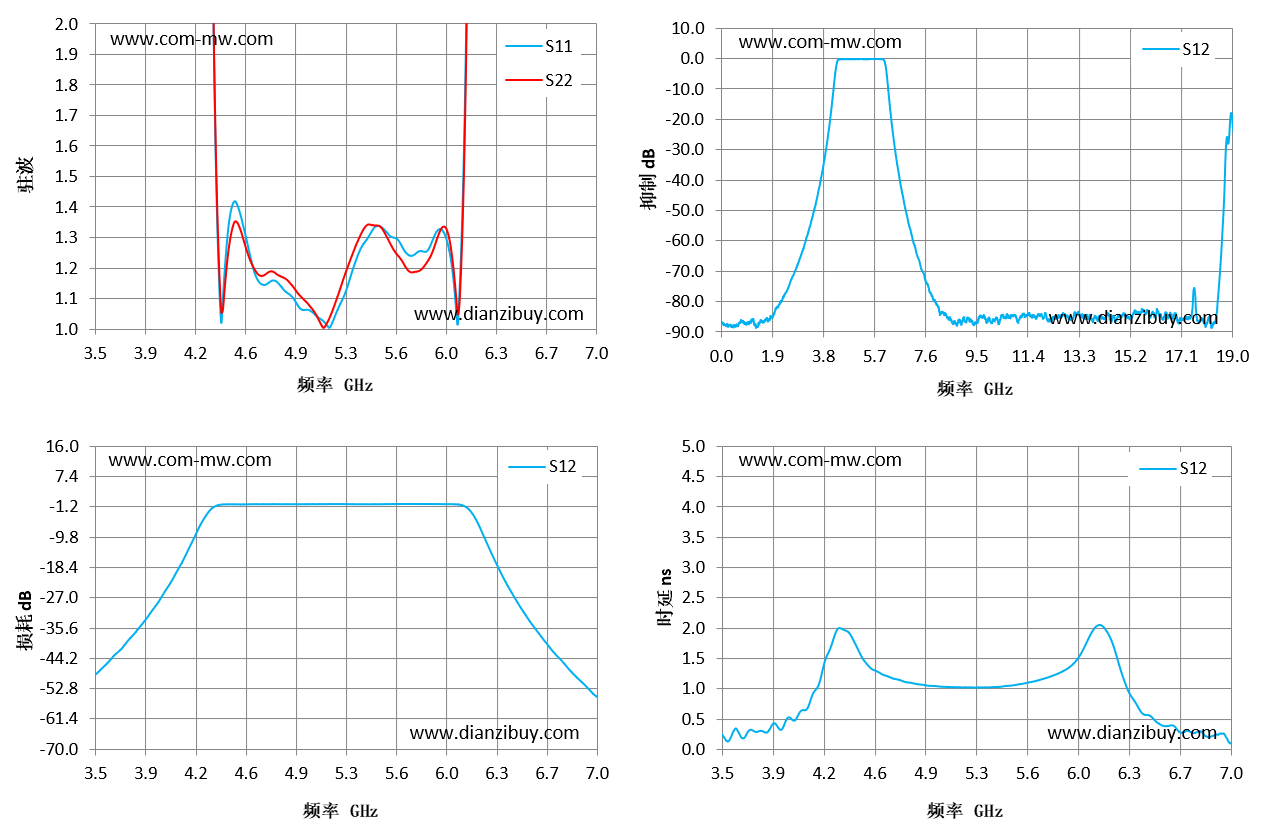

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 3.5 | 198.06 | 227.21 | -48.96 | 0.26 |
| 3.75 | 257.34 | 124.78 | -38.43 | 0.29 |
| 4 | 438.58 | 56.92 | -24.66 | 0.47 |
| 4.25 | 11.81 | 9.64 | -5.48 | 1.66 |
| 4.5 | 1.41 | 1.35 | -0.39 | 1.41 |
| 4.75 | 1.16 | 1.19 | -0.35 | 1.12 |
| 5 | 1.06 | 1.08 | -0.34 | 1.03 |
| 5.25 | 1.11 | 1.18 | -0.33 | 1.02 |
| 5.5 | 1.34 | 1.34 | -0.35 | 1.05 |
| 5.75 | 1.25 | 1.19 | -0.29 | 1.19 |
| 6 | 1.2 | 1.24 | -0.36 | 1.69 |
| 6.25 | 29.36 | 41.42 | -12.42 | 1.29 |
| 6.5 | 121.52 | 373.72 | -31.27 | 0.44 |
| 6.75 | 315.64 | 514.76 | -44.34 | 0.26 |
| 7 | 858.39 | 191.19 | -54.86 | 0.1 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
