通带频率5.7~5.9GHz, DC-5.5GHz≥40dB, 6.1-13GHz≥50dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5.7 | ~ | 5.9 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-5.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 6.1-13 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

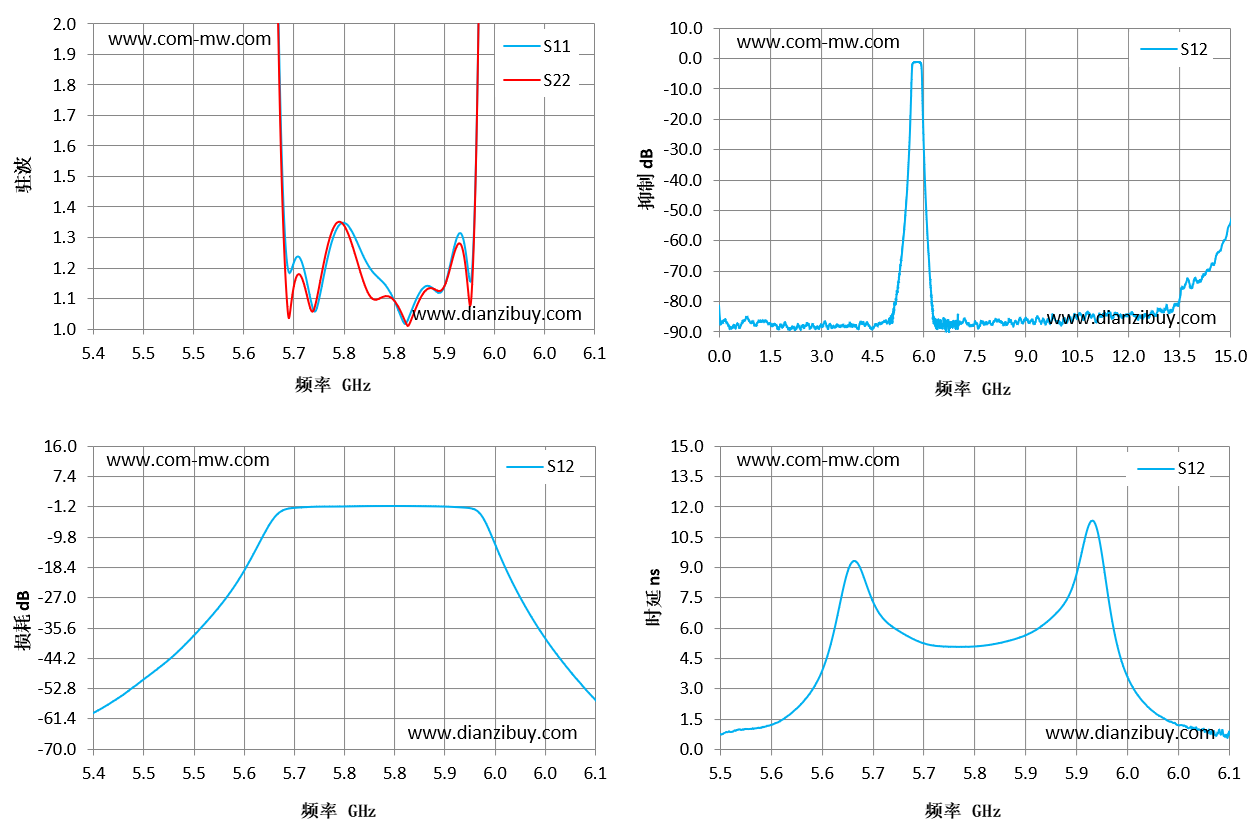

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 5.4 | 344.94 | 446.35 | -59.71 | 0.26 |
| 5.45 | 482.19 | 4733.51 | -53.25 | 0.42 |
| 5.5 | 147.59 | 7118.66 | -45.49 | 0.77 |
| 5.55 | 108.26 | 231.3 | -35.56 | 1.13 |
| 5.6 | 45.78 | 50.28 | -22.71 | 2.48 |
| 5.65 | 3.67 | 3.59 | -4.88 | 8.81 |
| 5.7 | 1.14 | 1.09 | -1.3 | 6.16 |
| 5.75 | 1.35 | 1.34 | -1.15 | 5.15 |
| 5.8 | 1.16 | 1.1 | -1.03 | 5.1 |
| 5.85 | 1.09 | 1.07 | -1.06 | 5.5 |
| 5.9 | 1.23 | 1.21 | -1.27 | 6.92 |
| 5.95 | 5.96 | 5.88 | -7.01 | 9.61 |
| 6 | 59.8 | 45.36 | -28.7 | 2.29 |
| 6.05 | 100.03 | 110.73 | -44.11 | 1.13 |
| 6.1 | 199.38 | 150.4 | -56.01 | 0.88 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
