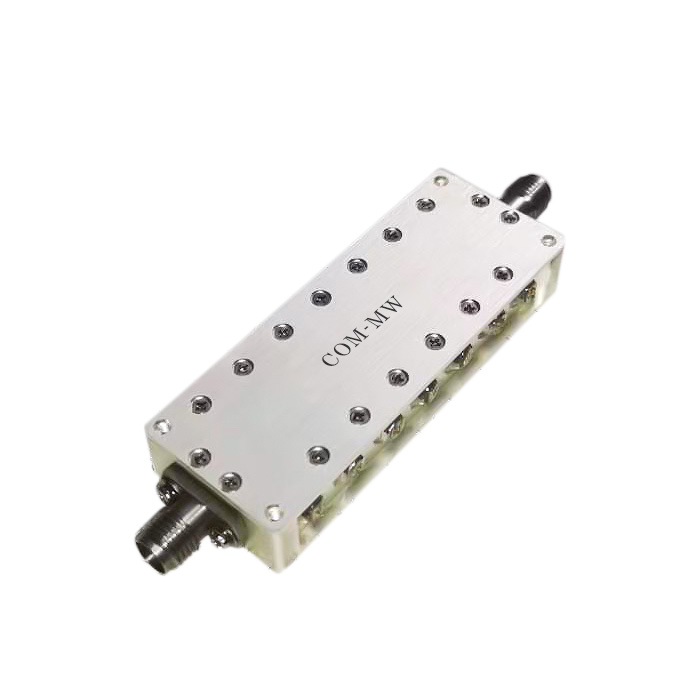

通带频率5~7GHz, DC-4.8GHz≥35dB, 7.2-16GHz≥35dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5 | ~ | 7 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-4.8 | GHz≥ | 35 | dB | ||
| 带外抑制 | 7.2-16 | GHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.5 |

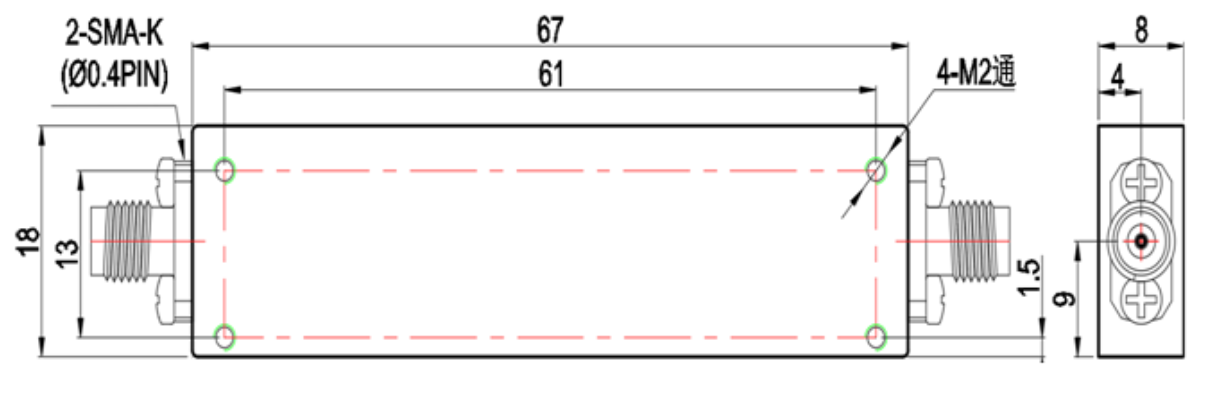

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

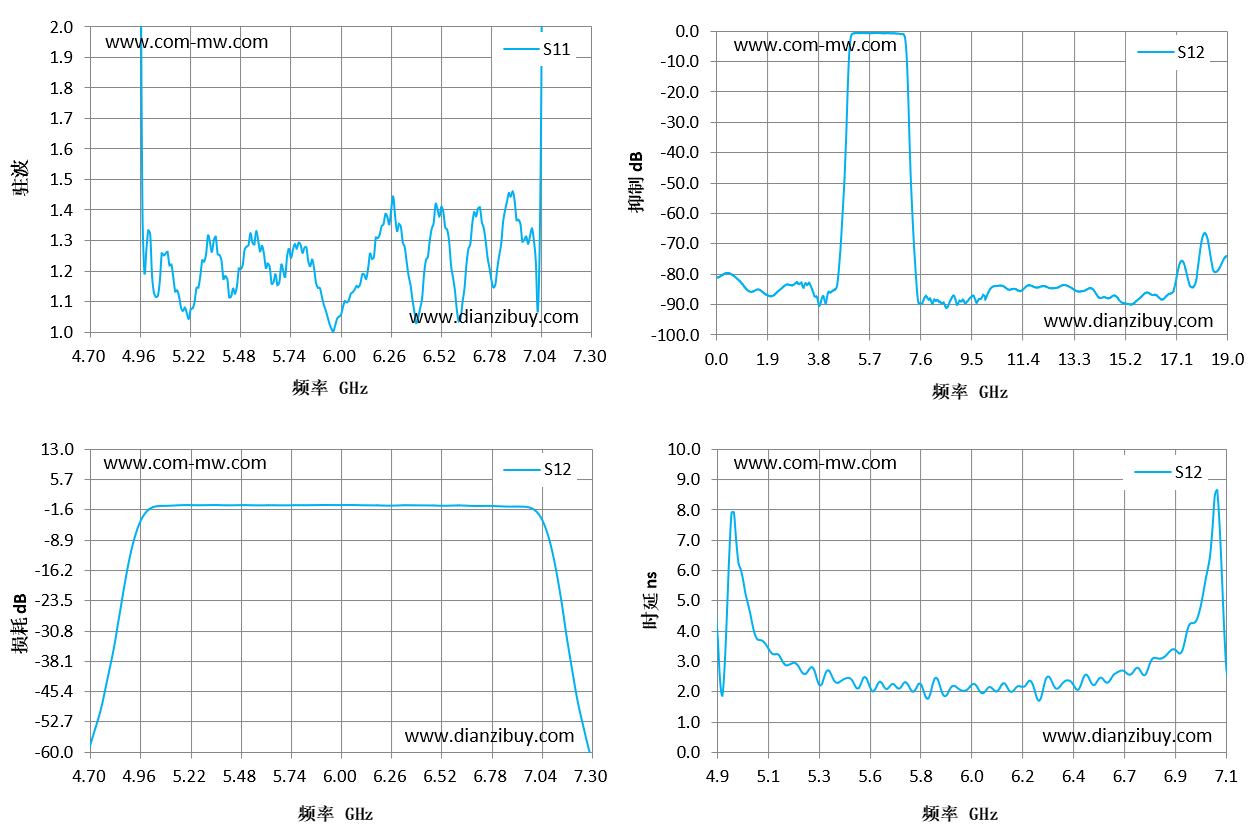

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 4.7 | 47.77 | -57.85 | -0.83 |
| 4.89 | 24.72 | -15.69 | 4.64 |
| 5.07 | 1.26 | -0.67 | 3.76 |
| 5.26 | 1.15 | -0.51 | 2.7 |
| 5.44 | 1.14 | -0.51 | 2.4 |
| 5.63 | 1.21 | -0.51 | 2.1 |
| 5.81 | 1.28 | -0.5 | 1.79 |
| 6 | 1.06 | -0.47 | 2.25 |
| 6.19 | 1.31 | -0.55 | 2.15 |
| 6.37 | 1.11 | -0.53 | 2.12 |
| 6.56 | 1.3 | -0.6 | 2.48 |
| 6.74 | 1.34 | -0.67 | 2.57 |
| 6.93 | 1.36 | -0.84 | 4.01 |
| 7.11 | 23.71 | -15.91 | 2.47 |
| 7.3 | 37.39 | -62.86 | 0.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
