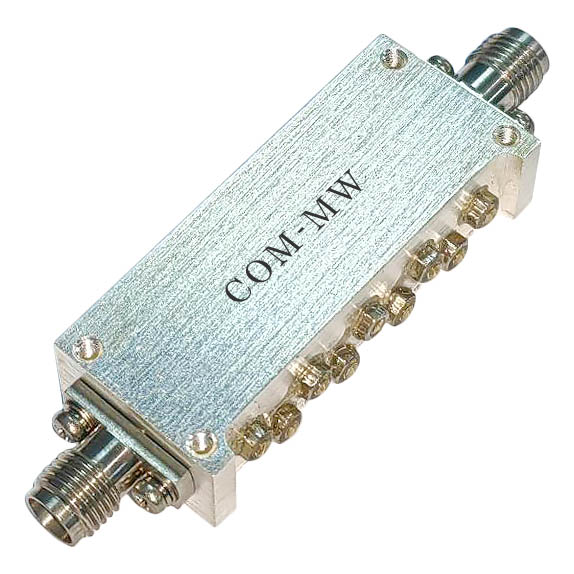

通带频率 7.25~7.75GHz, DC-6.75GHz≥45dB, 8.2-18GHz≥50dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7.25 | ~ | 7.75 | GHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-6.75 | GHz≥ | 45 | dB | ||
| 带外抑制 | 8.2-18 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |

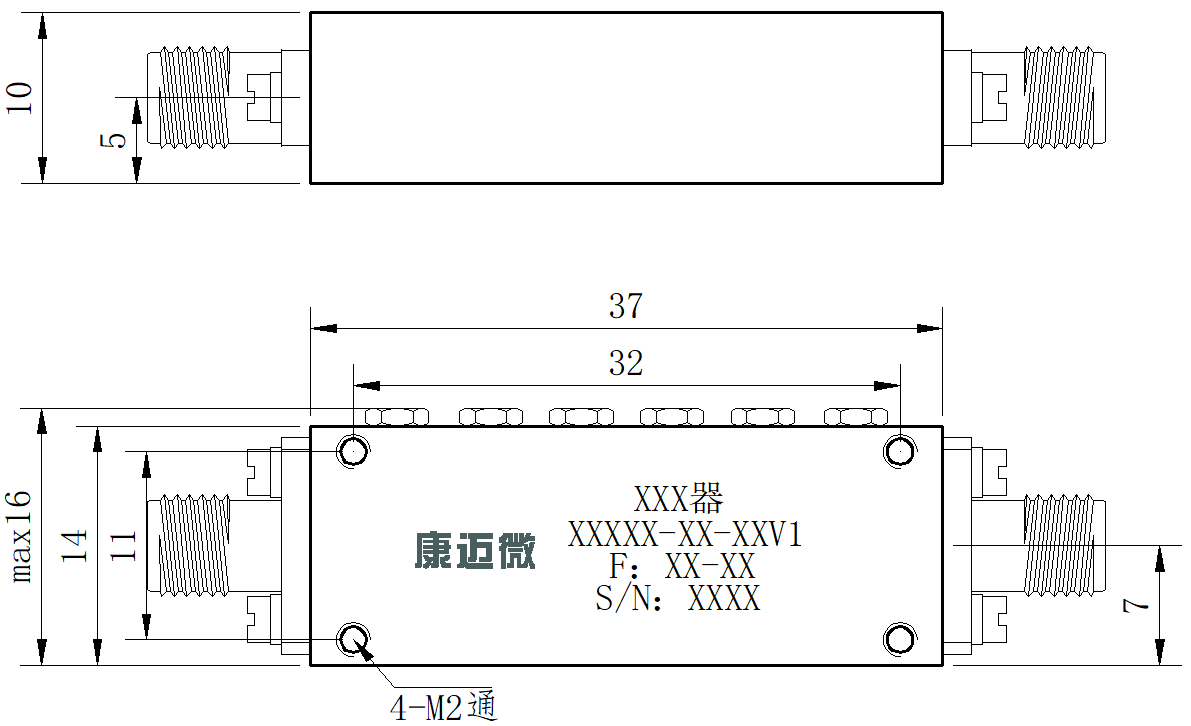

| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

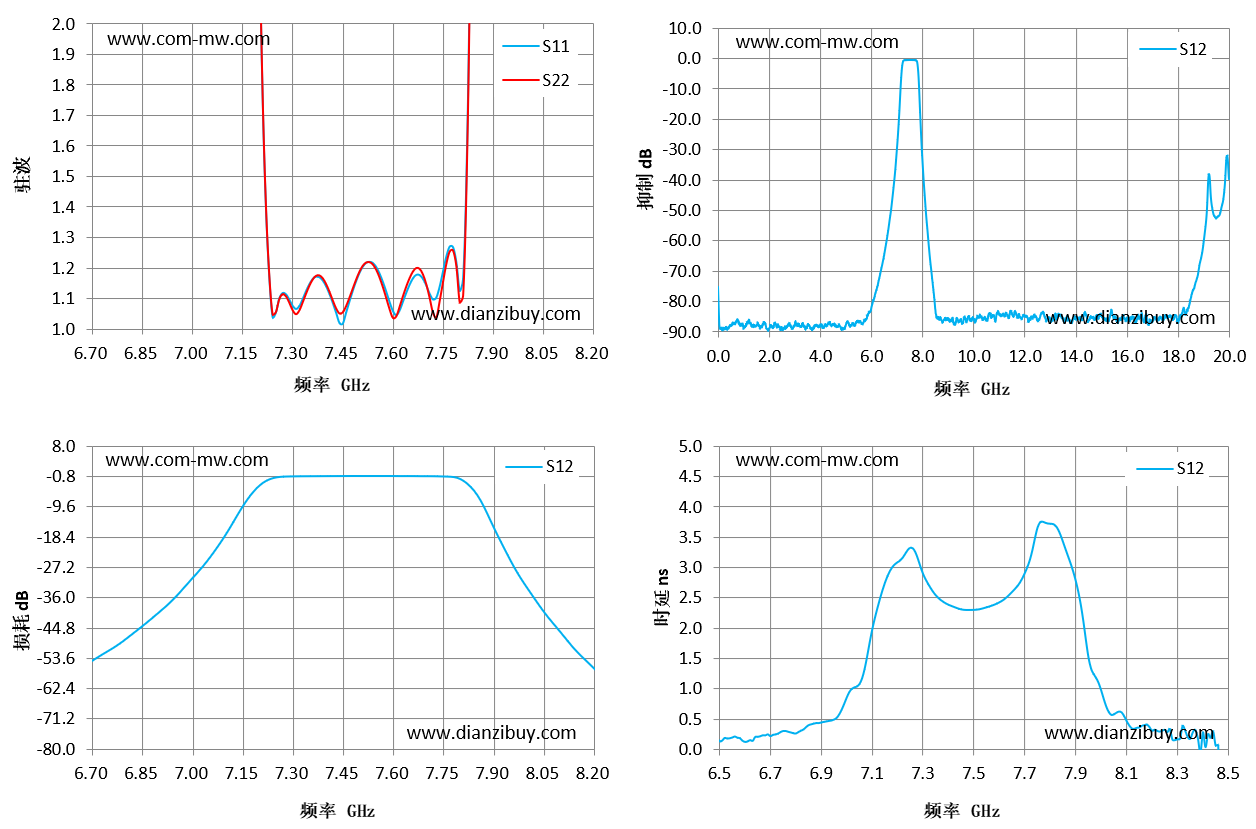

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 6.7 | 1187.51 | 456.12 | -54.87 | 0.24 |
| 6.81 | 266.89 | 959.08 | -47.94 | 0.26 |
| 6.91 | 220.28 | 529.24 | -40.09 | 0.44 |
| 7.02 | 130.56 | 247.75 | -29.03 | 0.94 |
| 7.13 | 28.04 | 31.82 | -14.03 | 2.32 |
| 7.24 | 1.17 | 1.18 | -1.51 | 3.23 |
| 7.34 | 1.1 | 1.09 | -0.68 | 2.65 |
| 7.45 | 1.02 | 1.05 | -0.63 | 2.32 |
| 7.56 | 1.2 | 1.19 | -0.61 | 2.34 |
| 7.66 | 1.15 | 1.17 | -0.63 | 2.6 |
| 7.77 | 1.24 | 1.21 | -0.79 | 3.74 |
| 7.88 | 12.8 | 13.46 | -9.66 | 3.18 |
| 7.99 | 59.05 | 666.52 | -30.42 | 1.18 |
| 8.09 | 101.01 | 125.16 | -43.89 | 0.61 |
| 8.2 | 150.4 | 86.45 | -55.75 | 0.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
