通带频率8~9GHz, DC-7.4GHz≥40dB, 9.5-21GHz≥50dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8 | ~ | 9 | GHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-7.4 | GHz≥ | 40 | dB | ||
| 带外抑制 | 9.5-21 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

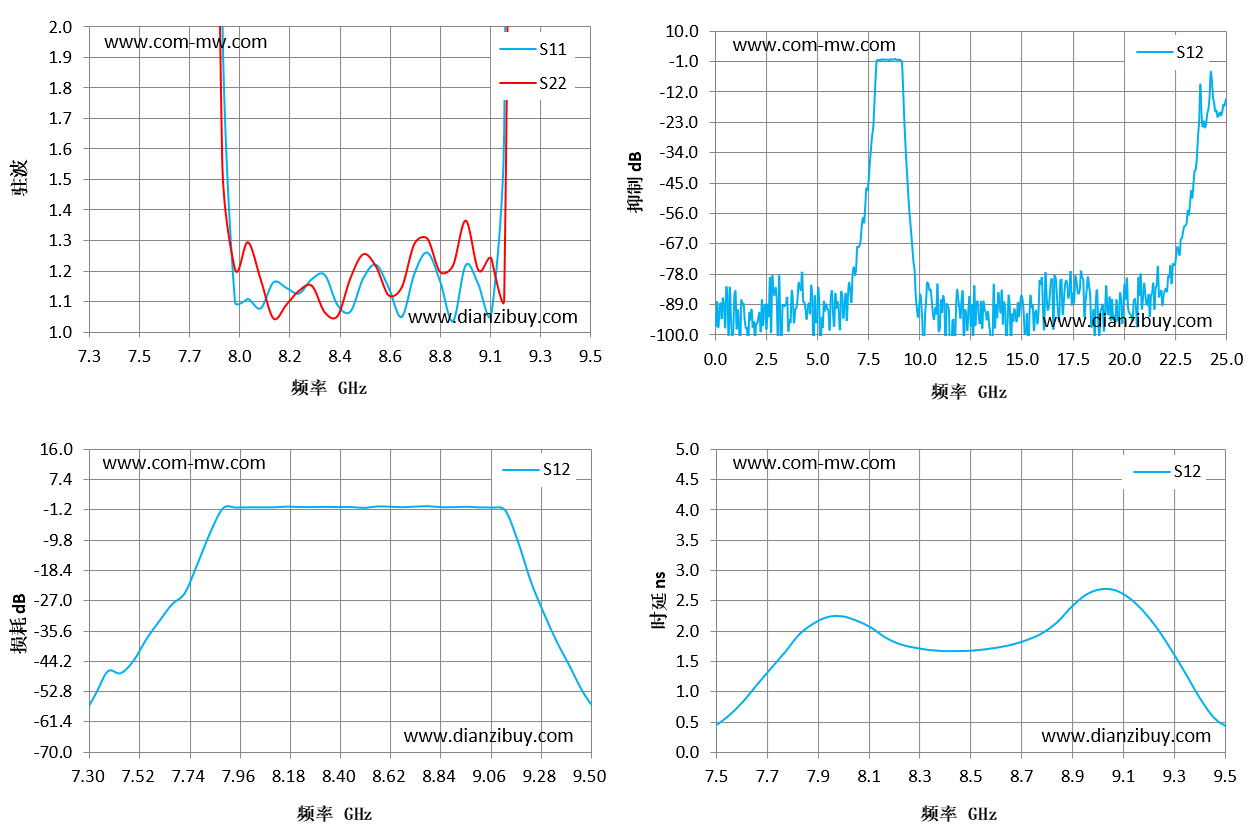

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 7.3 | 75.64 | 88.47 | -59.27 | 0.33 |
| 7.46 | 1988.59 | 6799.66 | -47.59 | 0.36 |
| 7.61 | 49.73 | 51.99 | -32.89 | 0.82 |
| 7.77 | 22.95 | 23.55 | -24.88 | 1.38 |
| 7.93 | 2.07 | 1.55 | -0.71 | 2.13 |
| 8.09 | 1.08 | 1.17 | -0.48 | 2.17 |
| 8.24 | 1.13 | 1.13 | -0.4 | 1.78 |
| 8.4 | 1.09 | 1.05 | -0.42 | 1.67 |
| 8.56 | 1.22 | 1.21 | -0.23 | 1.7 |
| 8.71 | 1.05 | 1.14 | -0.45 | 1.78 |
| 8.87 | 1.17 | 1.2 | -0.44 | 2.14 |
| 9.03 | 1.16 | 1.2 | -0.51 | 2.68 |
| 9.19 | 9.22 | 6.73 | -10.31 | 2.34 |
| 9.34 | 88.99 | 58.92 | -30.48 | 1.68 |
| 9.5 | 37.34 | 52.06 | -52.58 | 0.56 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
