通带频率8.3~9.5GHz, DC-7.5GHz≥50dB, 10.1-21GHz≥60dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8.3 | ~ | 9.5 | GHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-7.5 | GHz≥ | 50 | dB | ||
| 带外抑制 | 10.1-21 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |

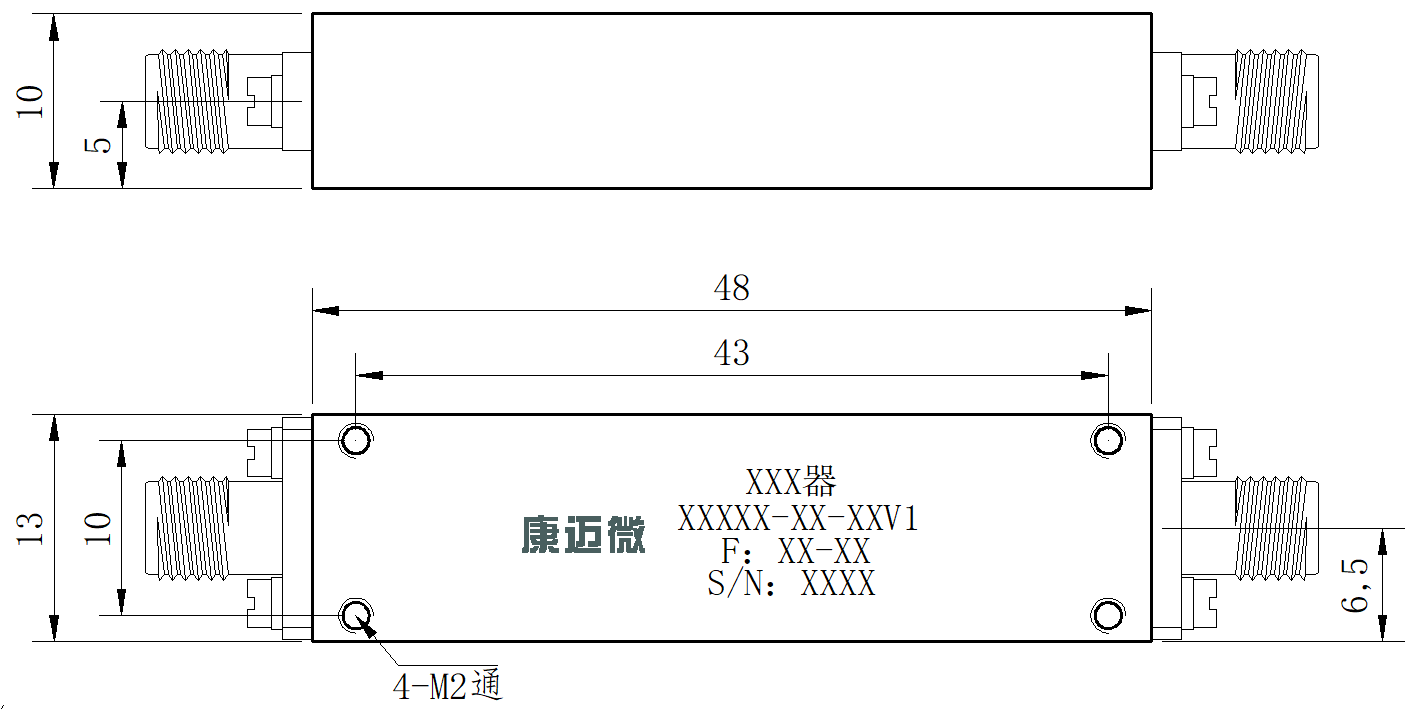

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

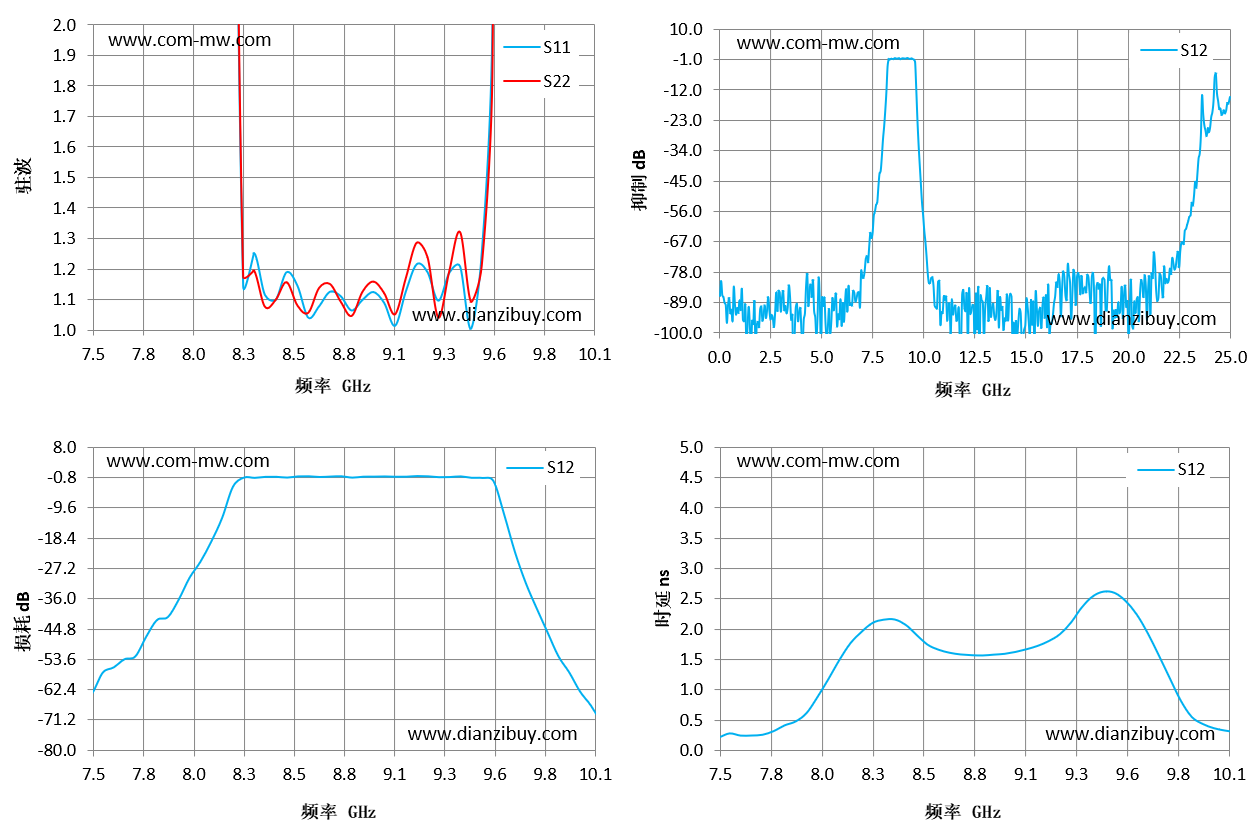

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 7.5 | 73.68 | 60.72 | -63.56 | 0.22 |
| 7.69 | 52.89 | 192.01 | -53.57 | 0.25 |
| 7.87 | 36.22 | 132.54 | -42.16 | 0.42 |
| 8.06 | 22.15 | 25.92 | -25.24 | 1.19 |
| 8.24 | 4 | 4.16 | -3.45 | 1.96 |
| 8.43 | 1.12 | 1.08 | -0.59 | 2.16 |
| 8.61 | 1.15 | 1.08 | -0.45 | 1.75 |
| 8.8 | 1.11 | 1.09 | -0.42 | 1.57 |
| 8.99 | 1.12 | 1.16 | -0.52 | 1.6 |
| 9.17 | 1.13 | 1.17 | -0.54 | 1.73 |
| 9.36 | 1.19 | 1.19 | -0.64 | 2.36 |
| 9.54 | 1.25 | 1.21 | -0.91 | 2.6 |
| 9.73 | 19.02 | 34.48 | -22.52 | 1.94 |
| 9.91 | 59.06 | 32.3 | -52.72 | 0.56 |
| 10.1 | 128.58 | 23.01 | -67.06 | 0.33 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
