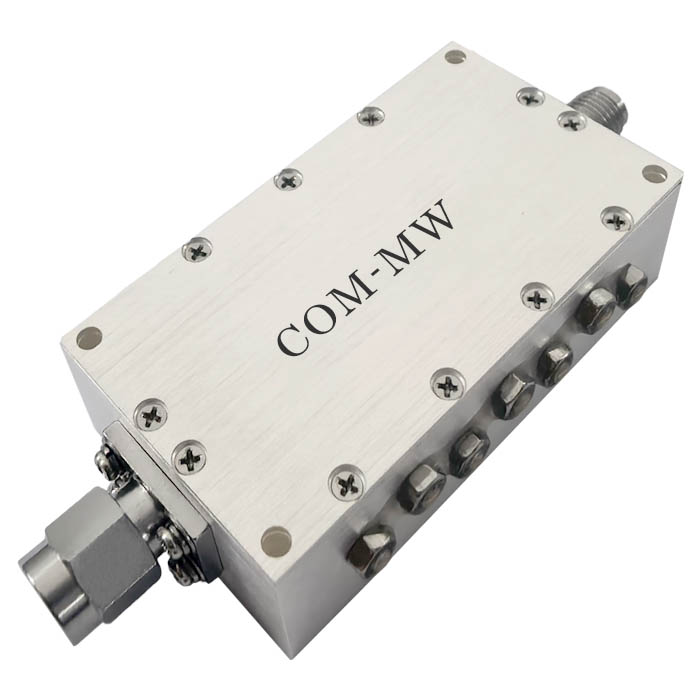

通带频率 1565~1585MHz, DC-1200MHz≥35dB, 1700-3000MHz≥45dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1565 | ~ | 1585 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1200 | MHz≥ | 35 | dB | ||
| 带外抑制 | 1700-3000 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-MF or JK |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

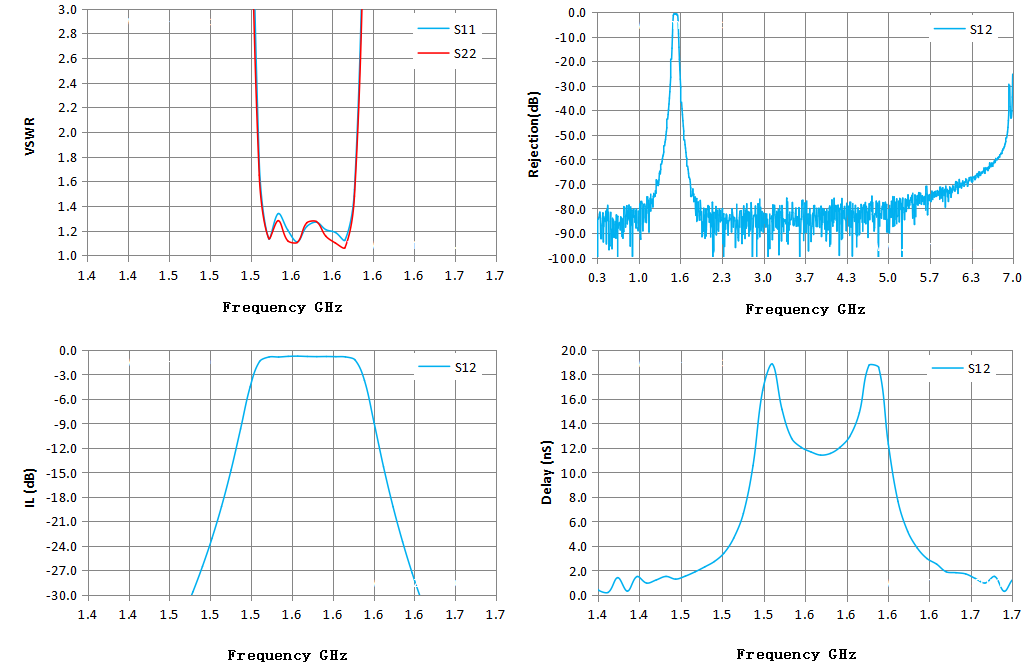

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.40 | 215.42 | 47.29 | -52.92 | -52.92 | 1.46 |
| 1.42 | 266.26 | 42.25 | -48.76 | -48.76 | 1.41 |
| 1.44 | 376.54 | 38.23 | -43.60 | -43.60 | 0.97 |
| 1.46 | 331.33 | 37.33 | -37.45 | -37.45 | 1.29 |
| 1.49 | 178.43 | 37.59 | -26.52 | -26.52 | 2.73 |
| 1.51 | 48.13 | 20.81 | -14.72 | -14.72 | 6.65 |
| 1.53 | 1.76 | 1.65 | -1.39 | -1.39 | 18.85 |
| 1.55 | 1.20 | 1.12 | -0.78 | -0.78 | 12.05 |
| 1.57 | 1.27 | 1.27 | -0.81 | -0.81 | 11.55 |
| 1.59 | 1.12 | 1.06 | -0.84 | -0.84 | 14.87 |
| 1.61 | 4.15 | 3.76 | -3.73 | -3.73 | 18.59 |
| 1.64 | 50.83 | 24.29 | -27.31 | -27.31 | 2.97 |
| 1.66 | 65.67 | 28.43 | -36.72 | -36.72 | 1.82 |
| 1.68 | 70.40 | 31.79 | -41.84 | -41.84 | 1.34 |
| 1.70 | 76.52 | 31.20 | -48.47 | -48.47 | 0.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
