通带频率 8~12GHz, DC-7GHz≥70dB, 7-7.5GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8 | ~ | 12 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-7 | GHz≥ | 70 | dB | ||
| 带外抑制 | 7-7.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 12.5-13 | GHz≥ | 40 | dB | ||
| 带外抑制 | 13-25.5 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

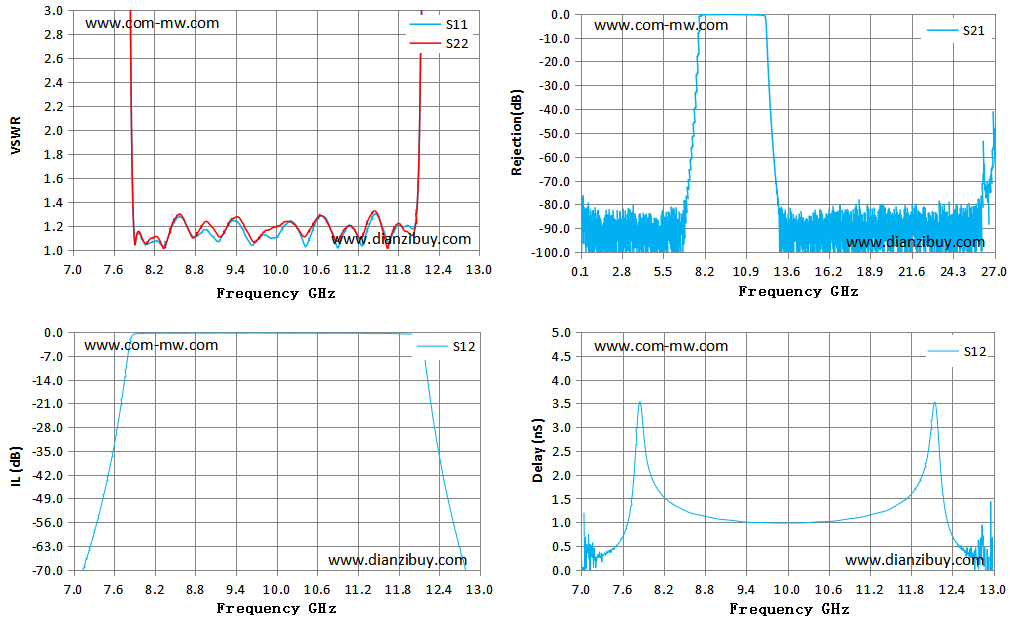

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 7.00 | 116.04 | 178.42 | -76.64 | 0.22 |
| 7.43 | 61.53 | 68.49 | -49.55 | 0.41 |
| 7.86 | 2.37 | 2.36 | -1.57 | 3.53 |
| 8.29 | 1.05 | 1.07 | -0.35 | 1.42 |
| 8.71 | 1.17 | 1.16 | -0.34 | 1.15 |
| 9.14 | 1.07 | 1.12 | -0.31 | 1.05 |
| 9.57 | 1.09 | 1.15 | -0.32 | 0.99 |
| 10.00 | 1.10 | 1.19 | -0.34 | 0.98 |
| 10.43 | 1.03 | 1.11 | -0.33 | 1.01 |
| 10.86 | 1.08 | 1.10 | -0.35 | 1.06 |
| 11.29 | 1.06 | 1.14 | -0.40 | 1.19 |
| 11.71 | 1.12 | 1.14 | -0.47 | 1.47 |
| 12.14 | 3.18 | 3.26 | -2.81 | 3.53 |
| 12.57 | 61.04 | 96.08 | -52.64 | 0.39 |
| 13.00 | 186.36 | 232.65 | -82.55 | 0.07 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
