通带频率 7~13GHz, DC-6GHz≥40dB, 6-6.5GHz≥20dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7 | ~ | 13 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-6 | GHz≥ | 40 | dB | ||
| 带外抑制 | 6-6.5 | GHz≥ | 20 | dB | ||
| 带外抑制 | 13.5-14 | GHz≥ | 20 | dB | ||
| 带外抑制 | 14-23 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

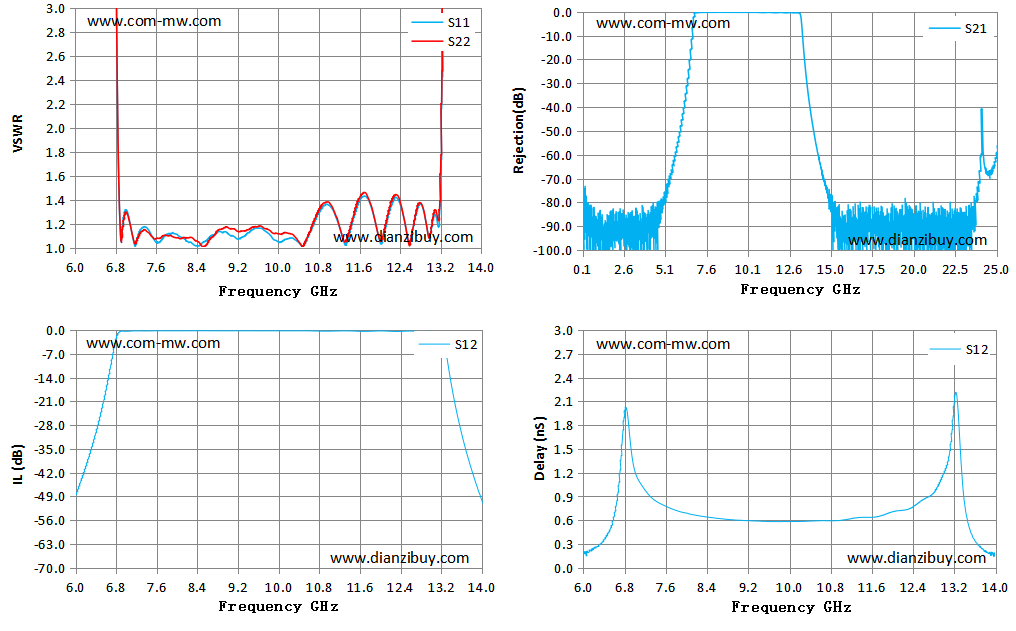

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 6.00 | 178.92 | 319.94 | -48.88 | 0.17 |
| 6.57 | 59.73 | 48.43 | -19.96 | 0.58 |
| 7.14 | 1.08 | 1.08 | -0.26 | 1.03 |
| 7.71 | 1.07 | 1.10 | -0.22 | 0.75 |
| 8.29 | 1.04 | 1.09 | -0.21 | 0.65 |
| 8.86 | 1.14 | 1.15 | -0.23 | 0.61 |
| 9.43 | 1.13 | 1.16 | -0.22 | 0.59 |
| 10.00 | 1.05 | 1.12 | -0.24 | 0.58 |
| 10.57 | 1.08 | 1.08 | -0.24 | 0.59 |
| 11.14 | 1.26 | 1.27 | -0.29 | 0.61 |
| 11.71 | 1.43 | 1.46 | -0.39 | 0.64 |
| 12.29 | 1.42 | 1.44 | -0.42 | 0.74 |
| 12.86 | 1.31 | 1.32 | -0.43 | 1.01 |
| 13.43 | 36.41 | 56.90 | -18.69 | 0.67 |
| 14.00 | 127.83 | 232.66 | -50.21 | 0.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
