通带频率 9~13.5GHz, DC-8.3GHz≥50dB, 15-25GHz≥55dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 9 | ~ | 13.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-8.3 | GHz≥ | 50 | dB | ||
| 带外抑制 | 15-25 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.6 |

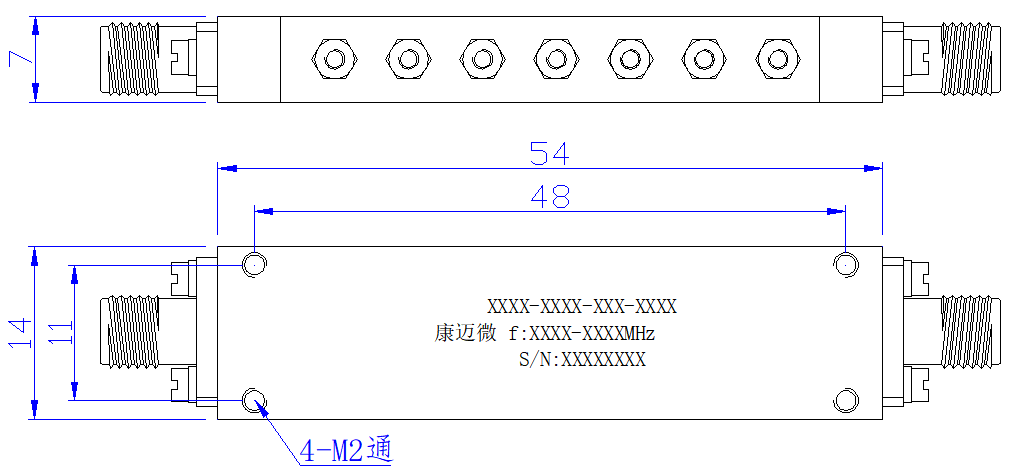

| 接口形式 | SMA-F可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

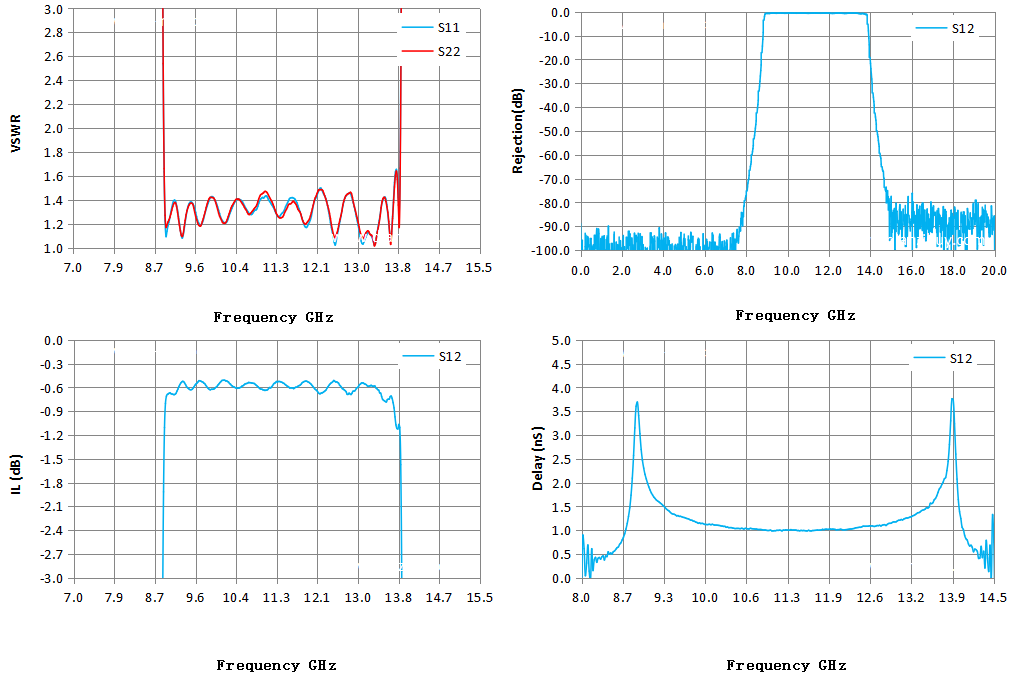

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 7.00 | 53.58 | 51.78 | -103.04 | 47.29 |
| 7.61 | 44.71 | 47.24 | -96.06 | -0.95 |
| 8.21 | 37.53 | 42.76 | -64.91 | 0.38 |
| 8.82 | 19.01 | 20.06 | -11.54 | 2.09 |
| 9.43 | 1.37 | 1.36 | -0.62 | 1.35 |
| 10.04 | 1.34 | 1.32 | -0.57 | 1.12 |
| 10.64 | 1.32 | 1.31 | -0.55 | 1.03 |
| 11.25 | 1.29 | 1.29 | -0.52 | 1.00 |
| 11.86 | 1.18 | 1.20 | -0.52 | 1.02 |
| 12.46 | 1.09 | 1.12 | -0.51 | 1.08 |
| 13.07 | 1.03 | 1.08 | -0.54 | 1.22 |
| 13.68 | 1.13 | 1.12 | -0.74 | 1.90 |
| 14.29 | 46.81 | 45.20 | -47.16 | 0.41 |
| 14.89 | 44.48 | 56.16 | -82.96 | 5.06 |
| 15.50 | 43.80 | 53.68 | -83.86 | -60.77 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
