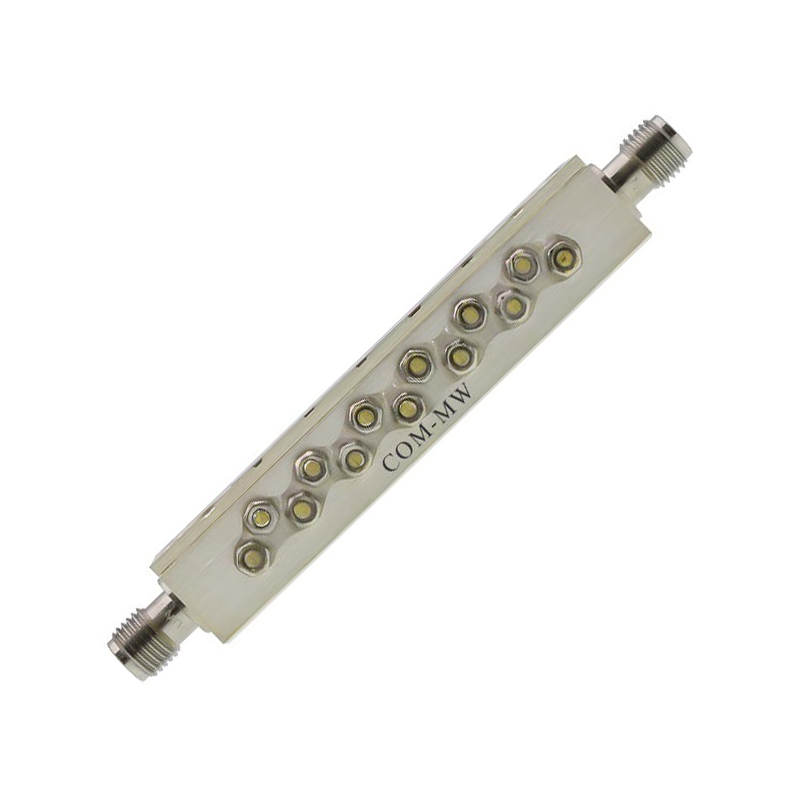

通带频率10.7~12.7GHz, DC-9.7GHz≥40dB, 14.5-20GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10.7 | ~ | 12.7 | GHz |
| 通带损耗 | / | / | 1 | 1.5 | dB | |
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-9.7 | GHz≥ | 40 | dB | ||
| 带外抑制 | 14.5-20 | GHz≥ | 50 | dB | ||
| 带外抑制 | 14-14.5 | GHz≥ | 60 | dB | ||
| 回波损耗 | / | / | 14 | dB |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

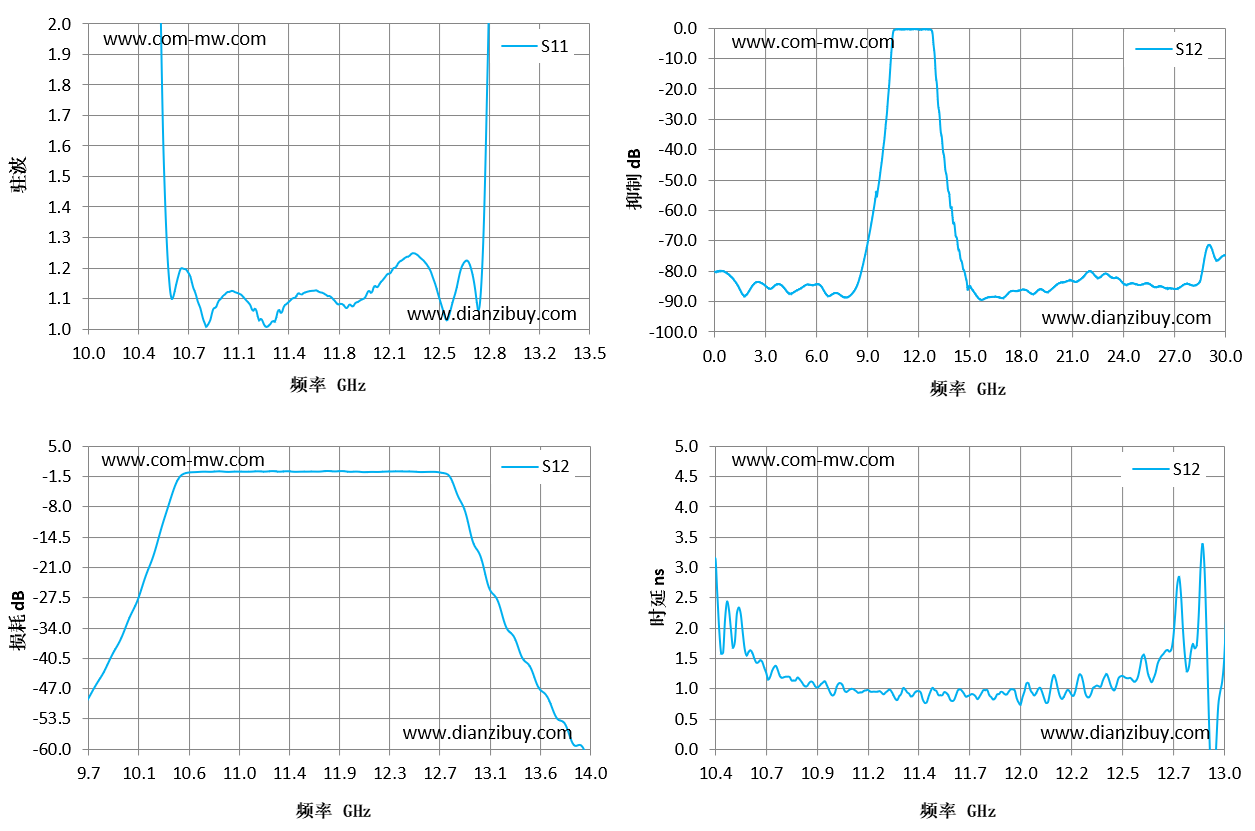

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 10 | 41.11 | -34.96 | 0.35 |
| 10.25 | 31.44 | -18.91 | 1.66 |
| 10.5 | 2.12 | -1.1 | 1.77 |
| 10.75 | 1.11 | -0.45 | 1.19 |
| 11 | 1.12 | -0.41 | 0.89 |
| 11.25 | 1.01 | -0.33 | 0.93 |
| 11.5 | 1.12 | -0.43 | 0.96 |
| 11.75 | 1.08 | -0.27 | 0.87 |
| 12 | 1.14 | -0.4 | 1.09 |
| 12.25 | 1.25 | -0.4 | 1.11 |
| 12.5 | 1.03 | -0.43 | 1.17 |
| 12.75 | 1.23 | -0.76 | 2.23 |
| 13 | 35.83 | -15.89 | 1.47 |
| 13.25 | 76.11 | -31.59 | 0.08 |
| 13.5 | 88.12 | -43.11 | 0.45 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
