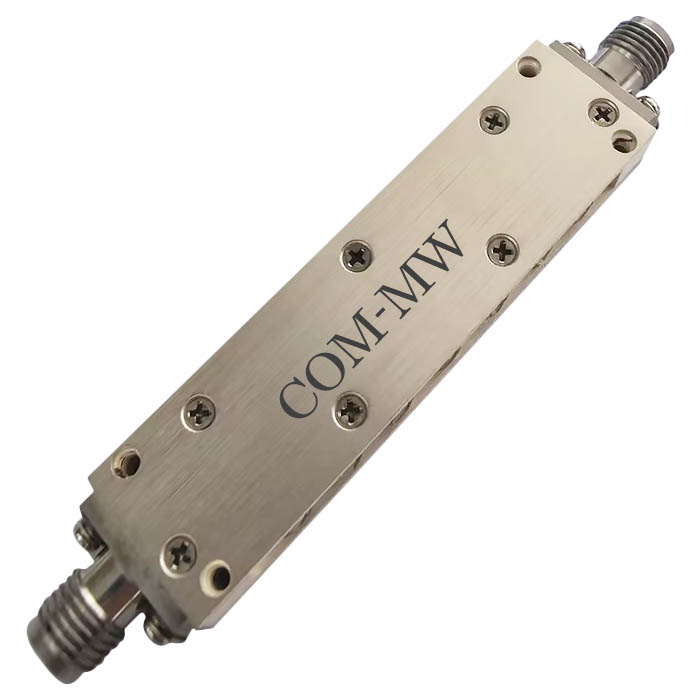

通带频率 6~18GHz, 5-5.5GHz≥30dB, 19.5-20GHz≥40dB, 20-26GHz≥55dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6 | ~ | 18 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 5-5.5 | GHz≥ | 30 | dB | ||
| 带外抑制 | 19.5-20 | GHz≥ | 40 | dB | ||
| 带外抑制 | 20-26 | GHz≥ | 55 | dB | ||
| 带外抑制 | 4.5-5 | GHz≥ | 50 | dB | ||
| 带外抑制 | DC-4.5 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-F可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 30W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

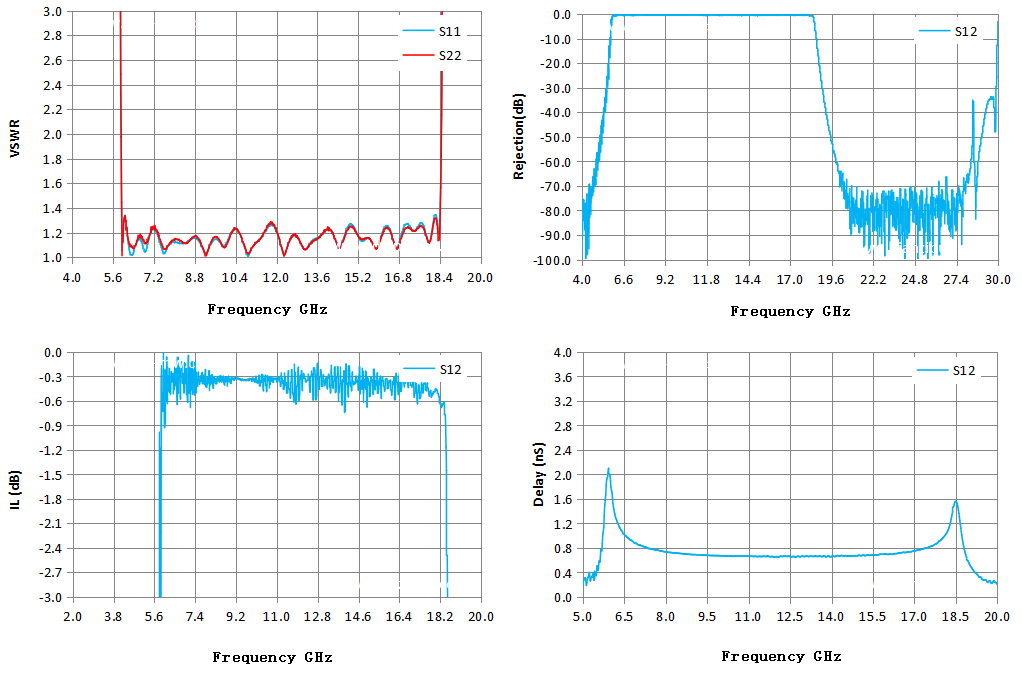

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 4.00 | 242.14 | 321.91 | -80.04 | -80.04 | -1.97 |
| 5.14 | 98.95 | 161.17 | -53.86 | -53.86 | 0.23 |
| 6.29 | 1.03 | 1.10 | -0.30 | -0.30 | 1.19 |
| 7.43 | 1.12 | 1.15 | -0.50 | -0.50 | 0.78 |
| 8.57 | 1.14 | 1.13 | -0.32 | -0.32 | 0.71 |
| 9.71 | 1.14 | 1.16 | -0.34 | -0.34 | 0.68 |
| 10.86 | 1.01 | 1.03 | -0.34 | -0.34 | 0.67 |
| 12.00 | 1.21 | 1.21 | -0.51 | -0.51 | 0.66 |
| 13.14 | 1.06 | 1.06 | -0.37 | -0.37 | 0.66 |
| 14.29 | 1.15 | 1.15 | -0.47 | -0.47 | 0.67 |
| 15.43 | 1.13 | 1.14 | -0.26 | -0.26 | 0.68 |
| 16.57 | 1.15 | 1.14 | -0.33 | -0.33 | 0.73 |
| 17.71 | 1.27 | 1.25 | -0.52 | -0.52 | 0.85 |
| 18.86 | 33.89 | 42.82 | -21.77 | -21.77 | 0.69 |
| 20.00 | 77.15 | 71.76 | -61.96 | -61.96 | 0.21 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
