通带频率 10~14GHz, DC-9GHz≥70dB, 9-9.5GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10 | ~ | 14 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-9 | GHz≥ | 70 | dB | ||
| 带外抑制 | 9-9.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 14.5-15 | GHz≥ | 40 | dB | ||
| 带外抑制 | 15-28 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

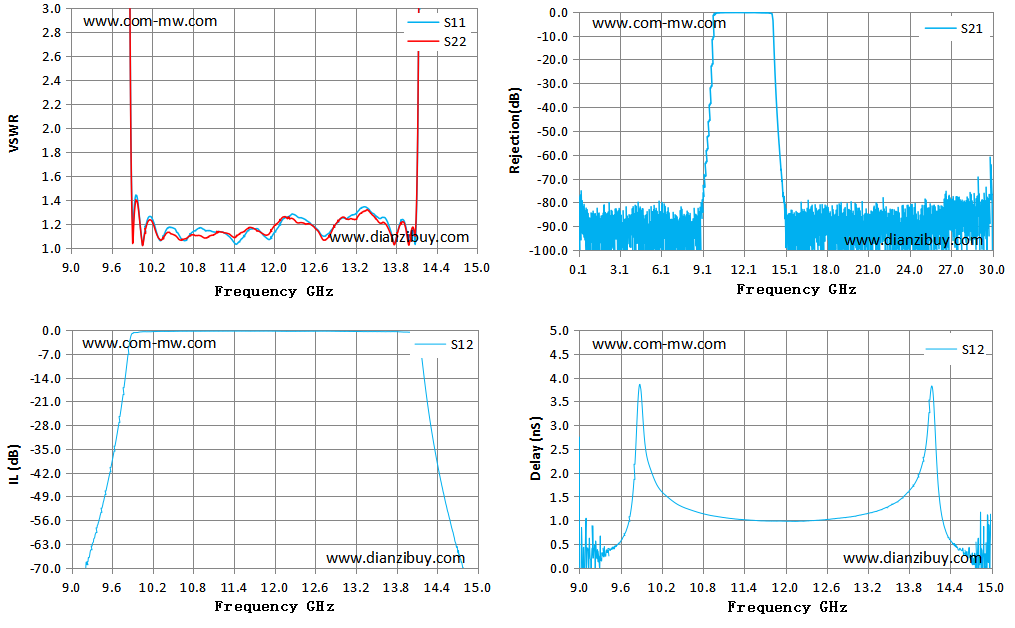

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 9.00 | 72.67 | 88.11 | -83.39 | 2.74 |
| 9.43 | 58.12 | 61.05 | -54.19 | 0.41 |
| 9.86 | 5.06 | 4.91 | -4.10 | 3.56 |
| 10.29 | 1.09 | 1.08 | -0.41 | 1.48 |
| 10.71 | 1.07 | 1.08 | -0.35 | 1.18 |
| 11.14 | 1.13 | 1.12 | -0.34 | 1.05 |
| 11.57 | 1.11 | 1.14 | -0.33 | 0.99 |
| 12.00 | 1.12 | 1.18 | -0.34 | 0.98 |
| 12.43 | 1.24 | 1.21 | -0.37 | 1.00 |
| 12.86 | 1.16 | 1.15 | -0.37 | 1.06 |
| 13.29 | 1.34 | 1.29 | -0.46 | 1.18 |
| 13.71 | 1.16 | 1.13 | -0.48 | 1.48 |
| 14.14 | 3.69 | 3.82 | -3.68 | 3.76 |
| 14.57 | 152.82 | 120.98 | -54.64 | 0.36 |
| 15.00 | 563.78 | 341.02 | -86.53 | 0.54 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
