通带频率12~14GHz, DC-11GHz≥60dB, 15-27GHz≥55dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 12 | ~ | 14 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-11 | GHz≥ | 60 | dB | ||
| 带外抑制 | 15-27 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.5 |

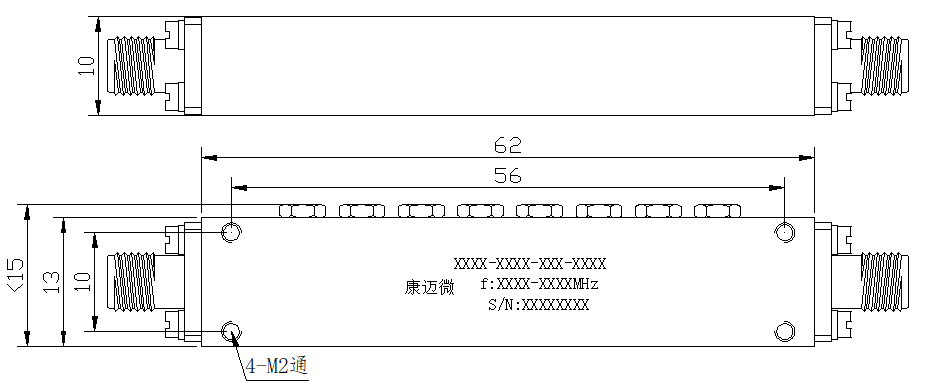

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

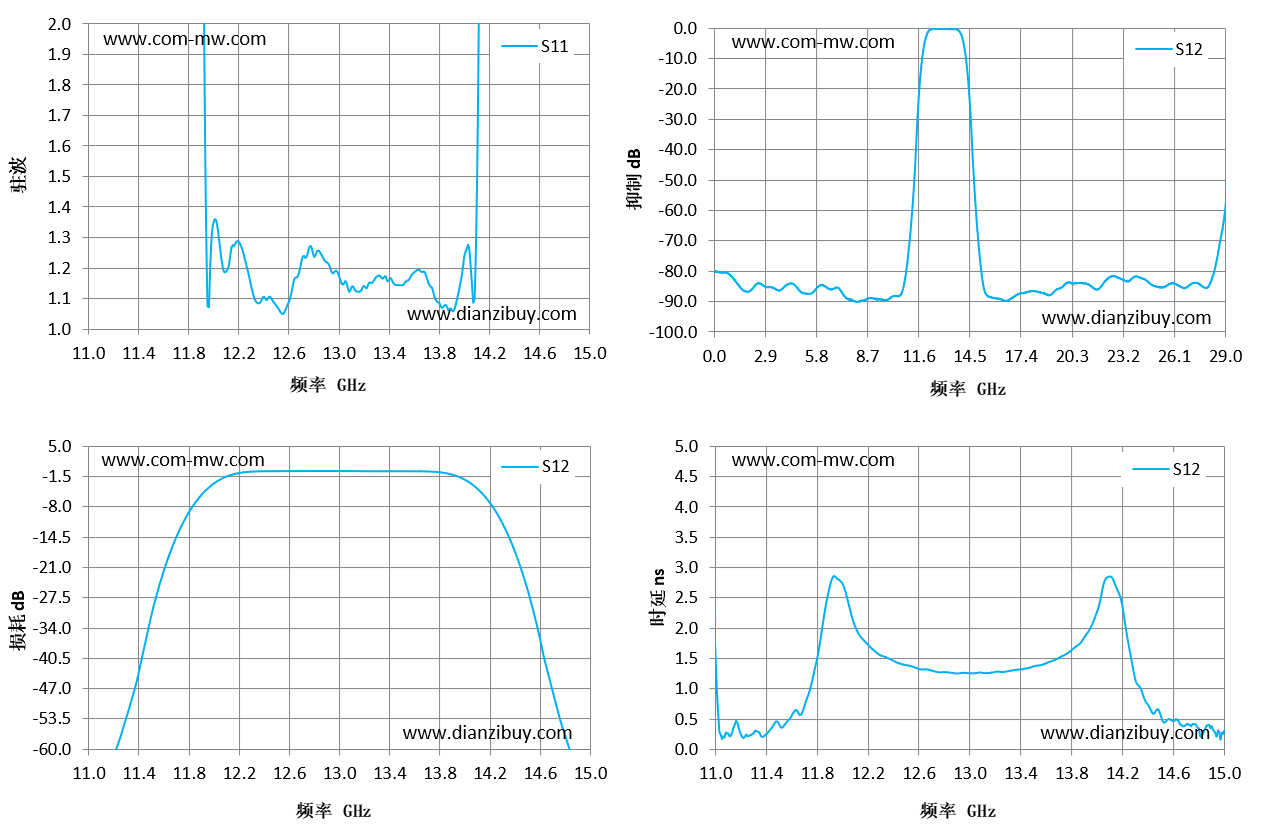

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 11 | 66.28 | -73.73 | 1.48 |
| 11.29 | 56.06 | -53.7 | 0.25 |
| 11.57 | 45.71 | -23.9 | 0.47 |
| 11.86 | 12.89 | -6.64 | 2.3 |
| 12.14 | 1.26 | -1.16 | 1.85 |
| 12.43 | 1.1 | -0.43 | 1.43 |
| 12.71 | 1.24 | -0.4 | 1.29 |
| 13 | 1.17 | -0.4 | 1.25 |
| 13.29 | 1.17 | -0.45 | 1.28 |
| 13.57 | 1.17 | -0.45 | 1.39 |
| 13.86 | 1.07 | -0.94 | 1.73 |
| 14.14 | 4.02 | -5.39 | 2.72 |
| 14.43 | 71.45 | -20.29 | 0.61 |
| 14.71 | 72.26 | -49.07 | 0.42 |
| 15 | 67.36 | -72.32 | 0.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
