通带频率 12.6~14.6GHz, DC-11GHz≥60dB, 14.8-26GHz≥60dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 12.6 | ~ | 14.6 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-11 | GHz≥ | 60 | dB | ||
| 带外抑制 | 14.8-26 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

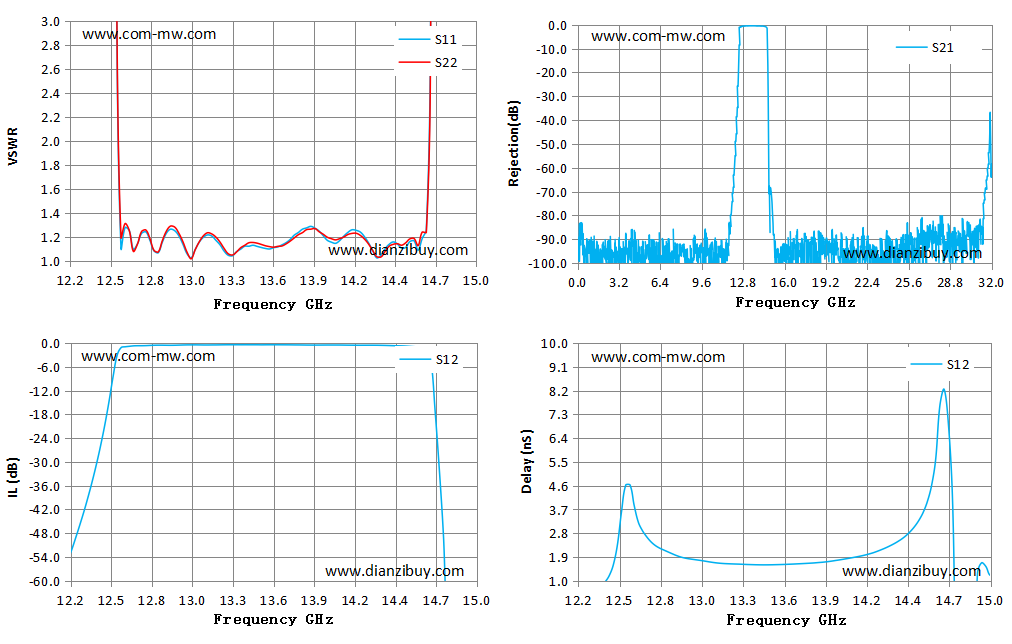

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 12.20 | 53.15 | 81.15 | -54.92 | 0.37 |
| 12.40 | 37.18 | 53.32 | -30.45 | 0.95 |
| 12.60 | 1.28 | 1.31 | -0.94 | 3.85 |
| 12.80 | 1.08 | 1.09 | -0.57 | 2.17 |
| 13.00 | 1.14 | 1.16 | -0.50 | 1.81 |
| 13.20 | 1.21 | 1.22 | -0.49 | 1.66 |
| 13.40 | 1.10 | 1.11 | -0.45 | 1.61 |
| 13.60 | 1.10 | 1.12 | -0.45 | 1.61 |
| 13.80 | 1.24 | 1.22 | -0.49 | 1.67 |
| 14.00 | 1.17 | 1.20 | -0.51 | 1.79 |
| 14.20 | 1.24 | 1.21 | -0.57 | 2.06 |
| 14.40 | 1.14 | 1.12 | -0.64 | 2.59 |
| 14.60 | 1.09 | 1.13 | -1.03 | 4.58 |
| 14.80 | 26.37 | 27.38 | -70.79 | -3.41 |
| 15.00 | 28.53 | 51.67 | -72.85 | 1.21 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
