通带频率 10~16GHz, DC-9GHz≥55dB, 9-9.5GHz≥33dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10 | ~ | 16 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-9 | GHz≥ | 55 | dB | ||
| 带外抑制 | 9-9.5 | GHz≥ | 33 | dB | ||
| 带外抑制 | 16.5-17 | GHz≥ | 33 | dB | ||
| 带外抑制 | 17-28 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.6 |

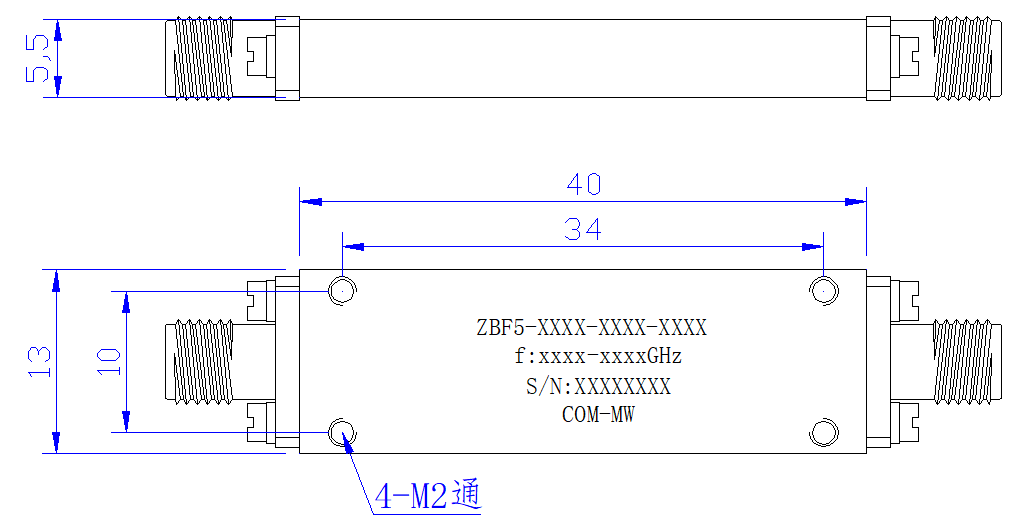

| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

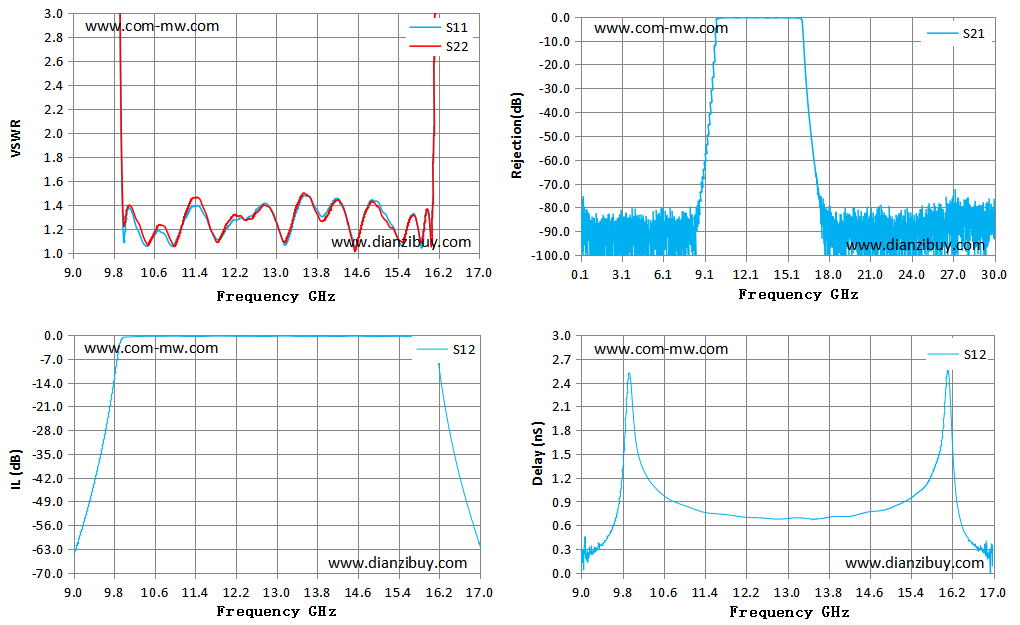

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 9.00 | 69.22 | 66.39 | -65.81 | 0.25 |
| 9.57 | 55.07 | 67.94 | -32.93 | 0.52 |
| 10.14 | 1.36 | 1.39 | -0.55 | 1.41 |
| 10.71 | 1.18 | 1.23 | -0.38 | 0.93 |
| 11.29 | 1.36 | 1.41 | -0.44 | 0.78 |
| 11.86 | 1.11 | 1.09 | -0.32 | 0.73 |
| 12.43 | 1.29 | 1.28 | -0.37 | 0.69 |
| 13.00 | 1.26 | 1.26 | -0.35 | 0.69 |
| 13.57 | 1.48 | 1.49 | -0.48 | 0.68 |
| 14.14 | 1.44 | 1.42 | -0.45 | 0.71 |
| 14.71 | 1.27 | 1.27 | -0.38 | 0.78 |
| 15.29 | 1.23 | 1.21 | -0.40 | 0.90 |
| 15.86 | 1.04 | 1.09 | -0.50 | 1.33 |
| 16.43 | 99.59 | 90.53 | -30.16 | 0.52 |
| 17.00 | 227.86 | 208.58 | -62.03 | 0.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
