通带频率 1130~1630MHz, DC-980MHz≥40dBc, 1700-2500MHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1130 | ~ | 1630 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 中心损耗 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-980 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1700-2500 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

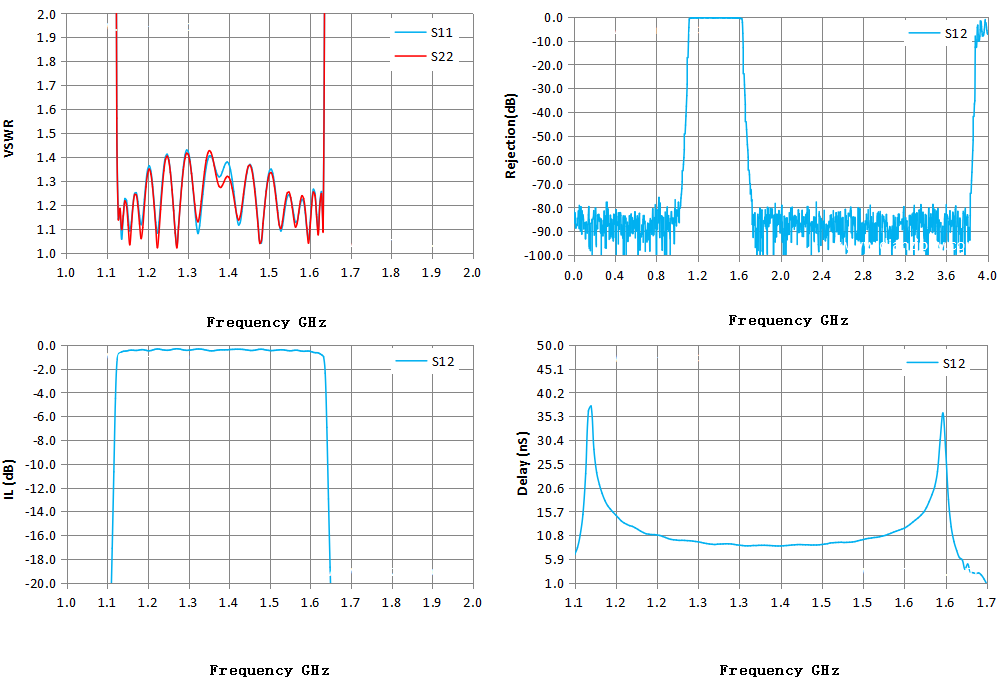

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.00 | 94.23 | 135.14 | -85.59 | -85.59 | -302.50 |
| 1.07 | 136.90 | 165.24 | -61.87 | -61.87 | -3.42 |
| 1.14 | 1.06 | 1.10 | -0.57 | -0.57 | 21.22 |
| 1.21 | 1.34 | 1.33 | -0.47 | -0.47 | 11.00 |
| 1.29 | 1.36 | 1.35 | -0.43 | -0.43 | 9.18 |
| 1.36 | 1.40 | 1.42 | -0.50 | -0.50 | 8.62 |
| 1.43 | 1.13 | 1.15 | -0.37 | -0.37 | 8.86 |
| 1.50 | 1.31 | 1.30 | -0.46 | -0.46 | 9.32 |
| 1.57 | 1.13 | 1.12 | -0.45 | -0.45 | 11.62 |
| 1.64 | 2.48 | 2.46 | -2.38 | -2.38 | 35.95 |
| 1.71 | 90.65 | 105.26 | -70.12 | -70.12 | 10.76 |
| 1.79 | 82.90 | 93.51 | -94.37 | -94.37 | -28.18 |
| 1.86 | 83.35 | 98.20 | -86.66 | -86.66 | -65.25 |
| 1.93 | 77.71 | 79.84 | -83.92 | -83.92 | 384.79 |
| 2.00 | 91.30 | 100.11 | -83.85 | -83.85 | -291.32 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
