通带频率14~14.5GHz, DC-12.75GHz≥65dBc, 16-18GHz≥65dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 14 | ~ | 14.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-12.75 | GHz≥ | 65 | dBc | ||
| 带外抑制 | 16-18 | GHz≥ | 65 | dBc | ||
| 通带驻波 | / | / | 1.5 |

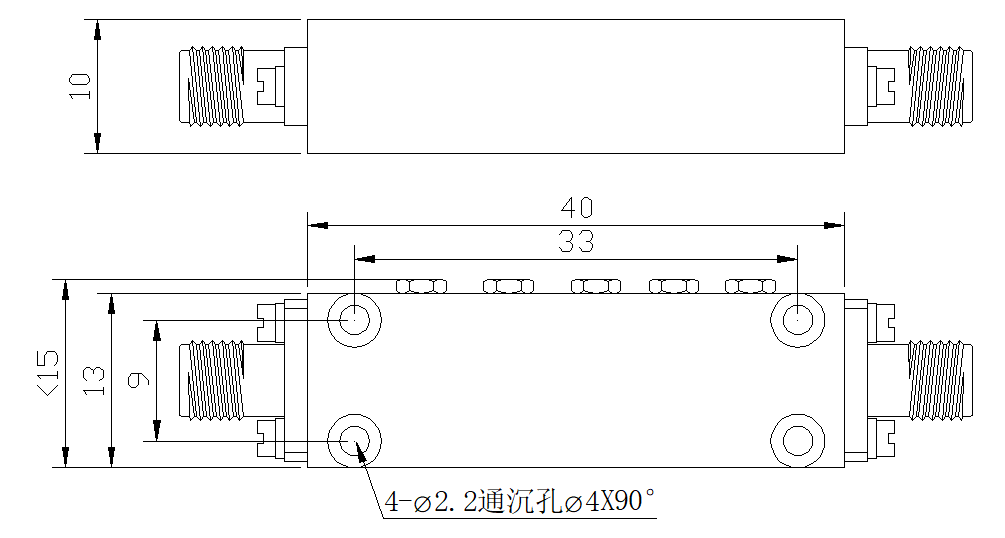

| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

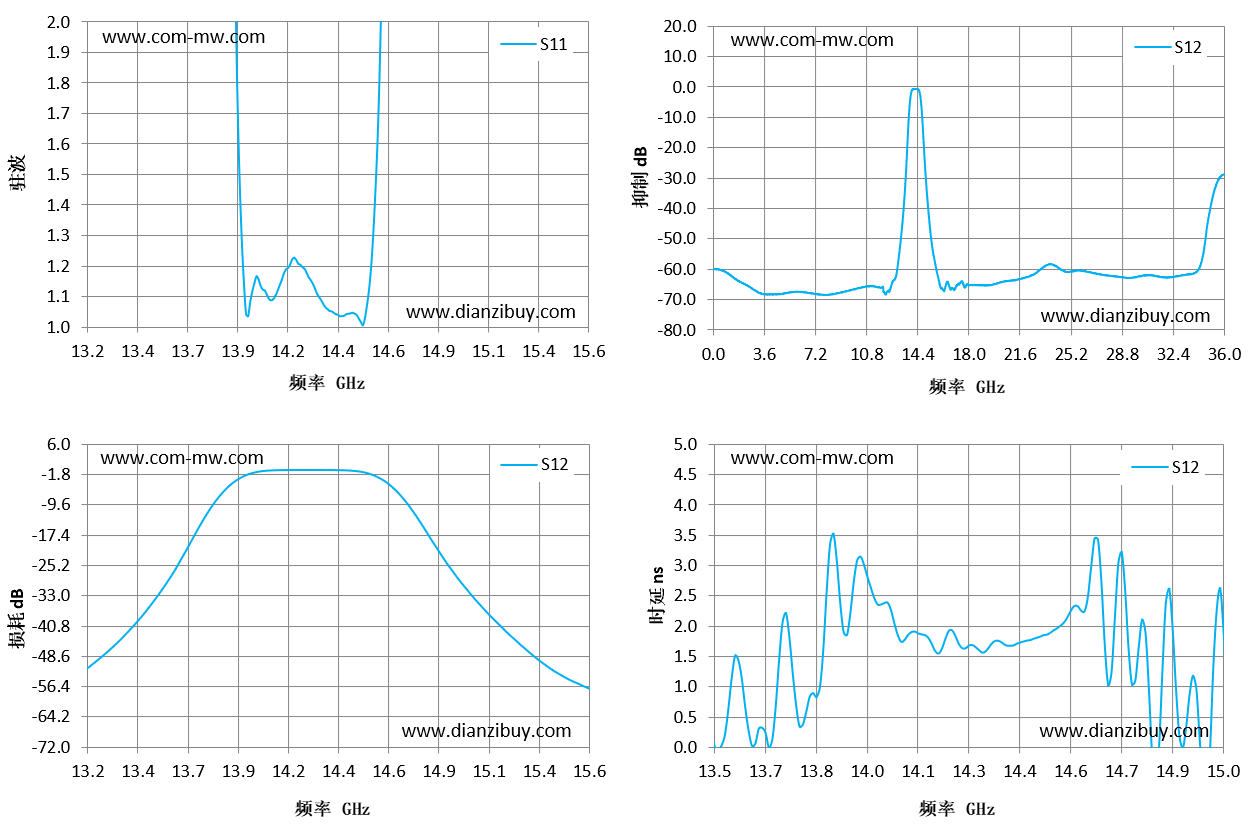

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 13.2 | 34.71 | -51.69 | -1.02 |
| 13.37 | 31.79 | -43.63 | -0.71 |
| 13.54 | 31.72 | -32.68 | 0.62 |
| 13.71 | 24.85 | -17.58 | 2.21 |
| 13.89 | 3.27 | -4.22 | 1.85 |
| 14.06 | 1.1 | -0.89 | 1.77 |
| 14.23 | 1.2 | -0.72 | 1.63 |
| 14.4 | 1.04 | -0.77 | 1.73 |
| 14.57 | 1.32 | -2.14 | 2.33 |
| 14.74 | 16.11 | -10.17 | 1.1 |
| 14.91 | 29.7 | -24.11 | 1.18 |
| 15.09 | 37.36 | -36.19 | -0.85 |
| 15.26 | 42.59 | -45.18 | 0.14 |
| 15.43 | 44.46 | -52.42 | 2.23 |
| 15.6 | 44.7 | -57 | 2.06 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
