通带频率 13~16GHz, DC-12GHz≥70dB, 12-12.5GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 13 | ~ | 16 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-12 | GHz≥ | 70 | dB | ||
| 带外抑制 | 12-12.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 16.5-17 | GHz≥ | 40 | dB | ||
| 带外抑制 | 17-28 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.6 |

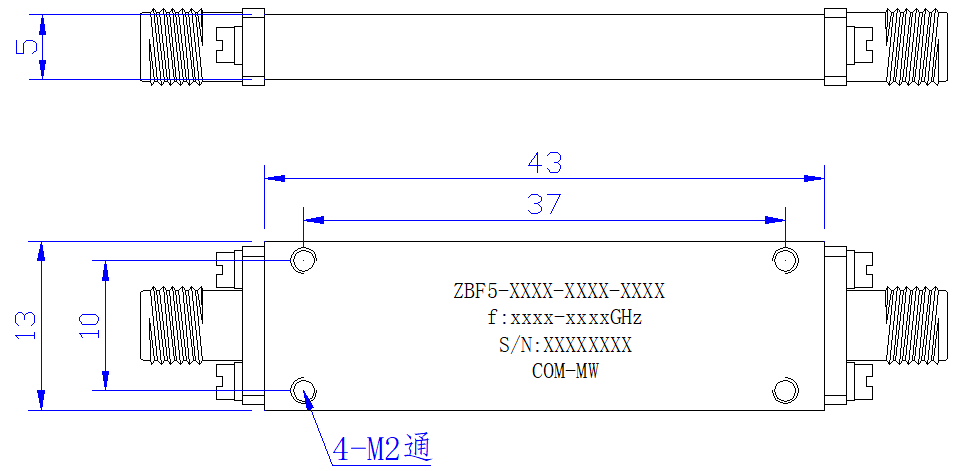

| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

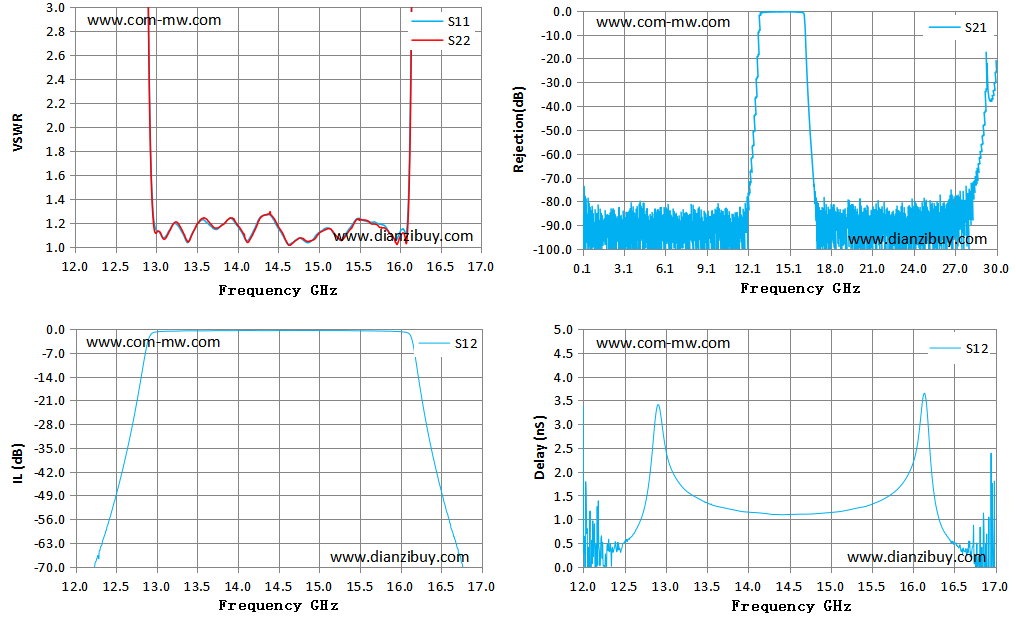

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 12.00 | 66.03 | 71.29 | -81.16 | 3.34 |
| 12.36 | 57.75 | 73.11 | -60.63 | 0.30 |
| 12.71 | 40.67 | 52.12 | -27.76 | 1.03 |
| 13.07 | 1.08 | 1.08 | -0.71 | 2.04 |
| 13.43 | 1.10 | 1.09 | -0.53 | 1.40 |
| 13.79 | 1.17 | 1.17 | -0.48 | 1.21 |
| 14.14 | 1.06 | 1.05 | -0.45 | 1.13 |
| 14.50 | 1.15 | 1.17 | -0.45 | 1.10 |
| 14.86 | 1.03 | 1.04 | -0.43 | 1.12 |
| 15.21 | 1.09 | 1.09 | -0.46 | 1.19 |
| 15.57 | 1.22 | 1.22 | -0.55 | 1.36 |
| 15.93 | 1.06 | 1.07 | -0.70 | 1.90 |
| 16.29 | 46.02 | 37.40 | -24.14 | 1.19 |
| 16.64 | 84.21 | 74.37 | -59.86 | 0.38 |
| 17.00 | 81.38 | 84.88 | -83.59 | 1.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
