通带频率 10~18GHz, DC-9GHz≥70dB, 9-9.5GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10 | ~ | 18 | GHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-9 | GHz≥ | 70 | dB | ||
| 带外抑制 | 9-9.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 18.5-19 | GHz≥ | 40 | dB | ||
| 带外抑制 | 19-25.5 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.8 |

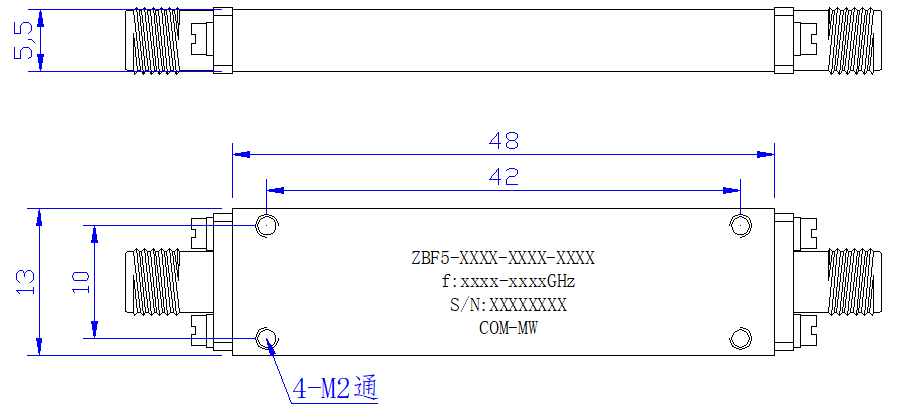

| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

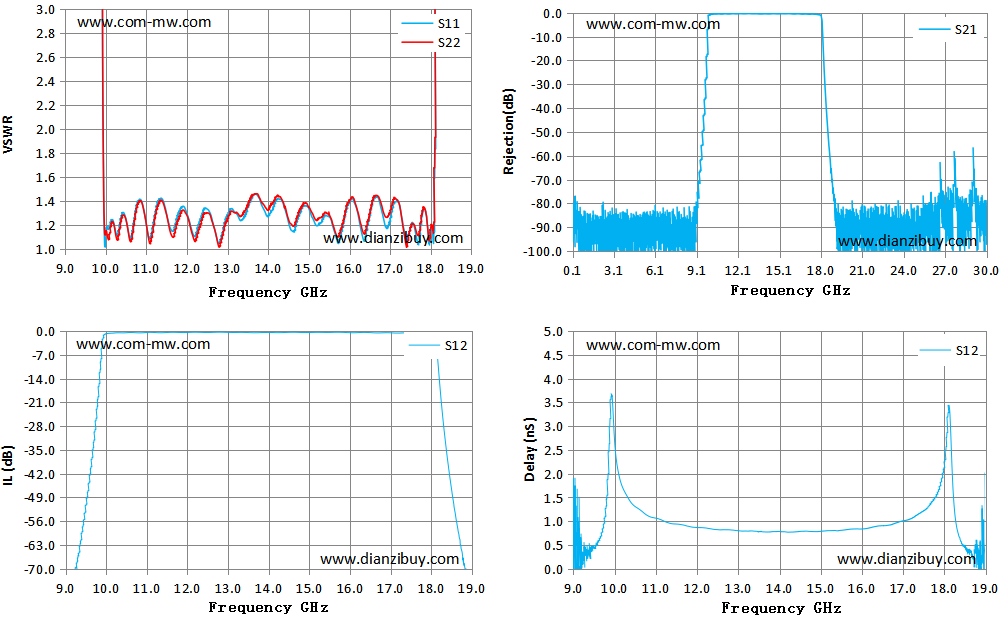

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 9.00 | 66.09 | 64.49 | -95.90 | -1.23 |
| 9.71 | 73.79 | 76.81 | -31.31 | 0.81 |
| 10.43 | 1.30 | 1.28 | -0.53 | 1.36 |
| 11.14 | 1.15 | 1.11 | -0.40 | 1.03 |
| 11.86 | 1.34 | 1.30 | -0.44 | 0.88 |
| 12.57 | 1.30 | 1.28 | -0.41 | 0.82 |
| 13.29 | 1.25 | 1.28 | -0.40 | 0.80 |
| 14.00 | 1.27 | 1.32 | -0.42 | 0.79 |
| 14.71 | 1.23 | 1.26 | -0.39 | 0.79 |
| 15.43 | 1.28 | 1.30 | -0.41 | 0.80 |
| 16.14 | 1.37 | 1.38 | -0.48 | 0.85 |
| 16.86 | 1.22 | 1.28 | -0.50 | 0.98 |
| 17.57 | 1.21 | 1.21 | -0.61 | 1.27 |
| 18.29 | 45.07 | 51.81 | -26.10 | 0.92 |
| 19.00 | 221.29 | 469.94 | -76.49 | 1.95 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
