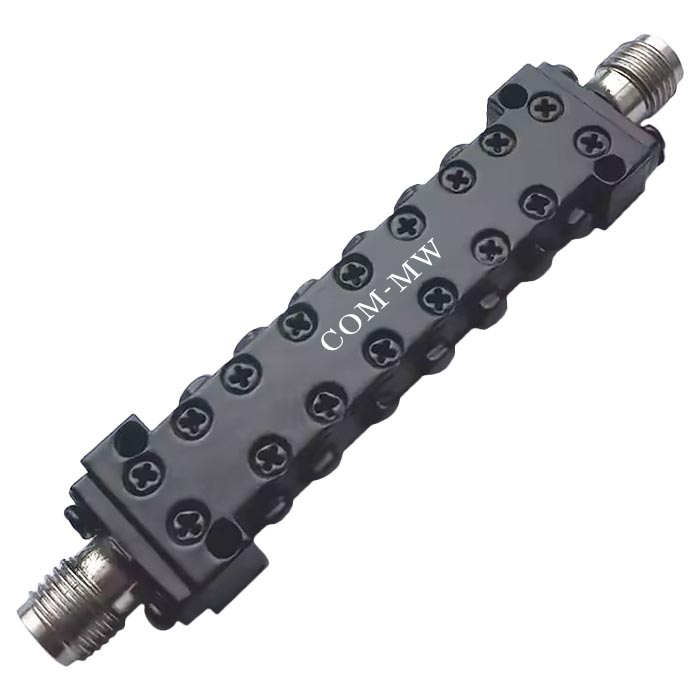

通带频率 12~18GHz, DC-8GHz≥60dB, 22-32GHz≥55dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 12 | ~ | 18 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-8 | GHz≥ | 60 | dB | ||
| 带外抑制 | 22-32 | GHz≥ | 55 | dB | ||
| 带外抑制 | 8-10 | GHz≥ | 70 | dB | ||
| 带外抑制 | 20-22 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.8 |

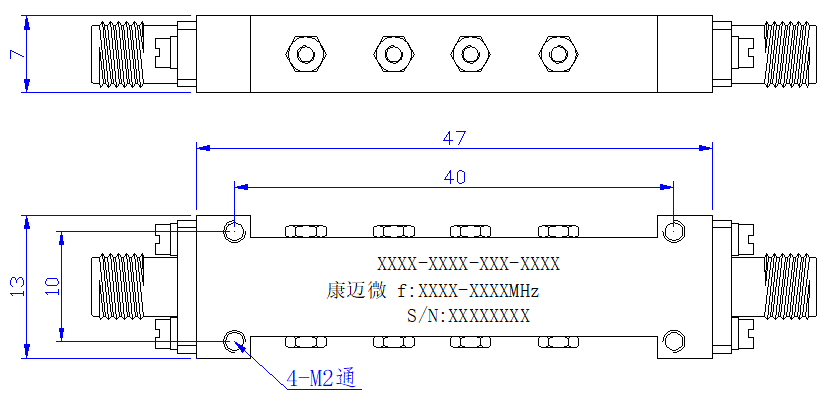

| 接口形式 | SMA-F可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

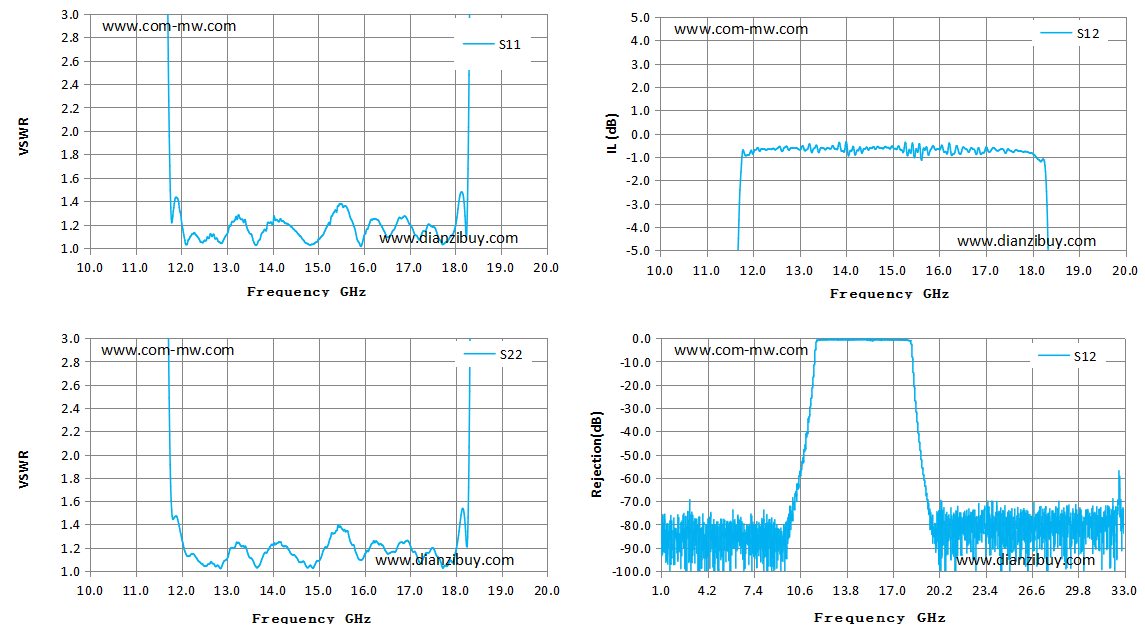

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB |
| 10.00 | 20.92 | 15.64 | -78.46 | -78.46 |
| 10.71 | 20.47 | 119.10 | -56.54 | -56.54 |
| 11.43 | 23.26 | 29.75 | -23.44 | -23.44 |
| 12.14 | 1.04 | 1.12 | -0.74 | -0.74 |
| 12.86 | 1.04 | 1.02 | -0.62 | -0.62 |
| 13.57 | 1.08 | 1.09 | -0.67 | -0.67 |
| 14.29 | 1.21 | 1.21 | -0.58 | -0.58 |
| 15.00 | 1.07 | 1.09 | -0.55 | -0.55 |
| 15.71 | 1.26 | 1.24 | -0.63 | -0.63 |
| 16.43 | 1.16 | 1.20 | -0.83 | -0.83 |
| 17.14 | 1.11 | 1.14 | -0.64 | -0.64 |
| 17.86 | 1.08 | 1.08 | -0.77 | -0.77 |
| 18.57 | 16.84 | 142.16 | -26.13 | -26.13 |
| 19.29 | 29.67 | 9.70 | -65.08 | -65.08 |
| 20.00 | 25.30 | 14.35 | -84.20 | -84.20 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
