通带频率 12~18GHz, DC-11GHz≥60dB, 11-11.5GHz≥30dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 12 | ~ | 18 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-11 | GHz≥ | 60 | dB | ||
| 带外抑制 | 11-11.5 | GHz≥ | 30 | dB | ||
| 带外抑制 | 18.5-19 | GHz≥ | 30 | dB | ||
| 带外抑制 | 19-30 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

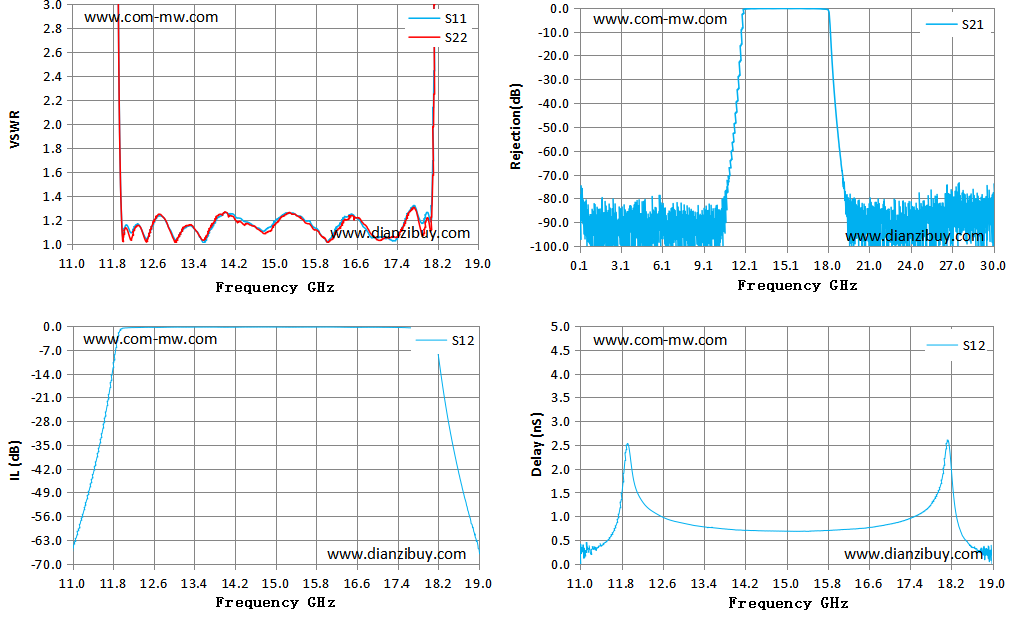

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 11.00 | 59.40 | 64.55 | -66.22 | -0.06 |
| 11.57 | 71.19 | 81.76 | -32.82 | 0.54 |
| 12.14 | 1.10 | 1.05 | -0.48 | 1.43 |
| 12.71 | 1.23 | 1.25 | -0.40 | 0.93 |
| 13.29 | 1.15 | 1.15 | -0.34 | 0.79 |
| 13.86 | 1.22 | 1.23 | -0.34 | 0.73 |
| 14.43 | 1.18 | 1.17 | -0.31 | 0.70 |
| 15.00 | 1.19 | 1.16 | -0.31 | 0.69 |
| 15.57 | 1.20 | 1.19 | -0.32 | 0.69 |
| 16.14 | 1.07 | 1.04 | -0.31 | 0.72 |
| 16.71 | 1.16 | 1.18 | -0.38 | 0.78 |
| 17.29 | 1.03 | 1.06 | -0.41 | 0.91 |
| 17.86 | 1.18 | 1.12 | -0.59 | 1.34 |
| 18.43 | 86.33 | 105.72 | -30.75 | 0.56 |
| 19.00 | 91.08 | 269.36 | -65.64 | 0.17 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
