通带频率 15~17GHz, DC-14.4GHz≥65dB, 14.4-14.6GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 15 | ~ | 17 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-14.4 | GHz≥ | 65 | dB | ||
| 带外抑制 | 14.4-14.6 | GHz≥ | 40 | dB | ||
| 带外抑制 | 17.4-17.6 | GHz≥ | 40 | dB | ||
| 带外抑制 | 17.6-34 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.6 |

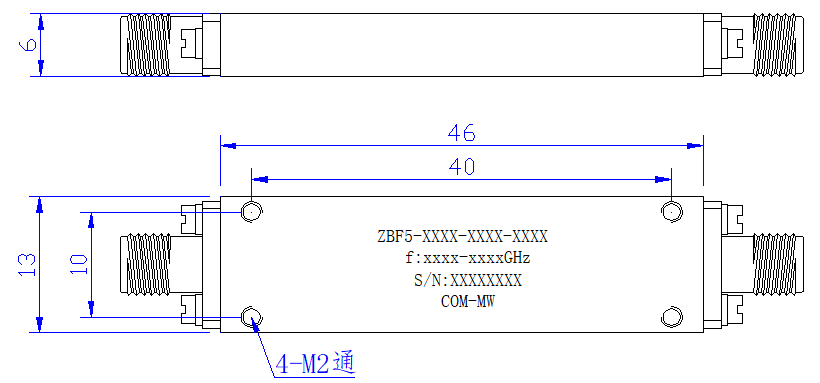

| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

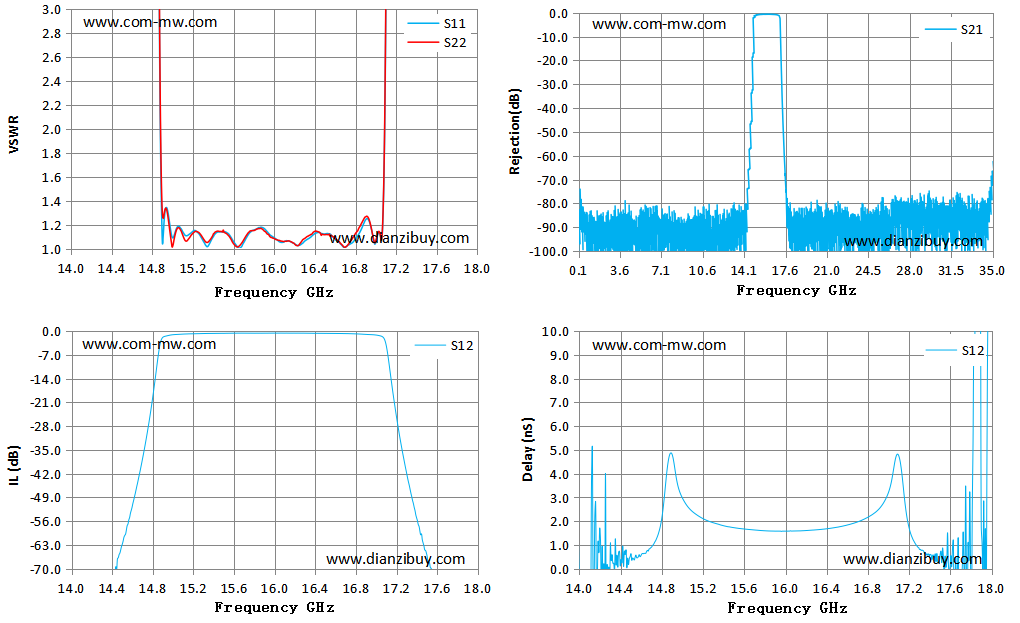

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 14.00 | 82.70 | 108.52 | -85.71 | -0.16 |
| 14.29 | 76.77 | 95.04 | -84.32 | 0.07 |
| 14.57 | 66.52 | 70.53 | -55.65 | 0.46 |
| 14.86 | 4.31 | 4.59 | -6.01 | 4.45 |
| 15.14 | 1.11 | 1.06 | -0.86 | 2.27 |
| 15.43 | 1.13 | 1.14 | -0.70 | 1.78 |
| 15.71 | 1.06 | 1.08 | -0.63 | 1.63 |
| 16.00 | 1.09 | 1.09 | -0.61 | 1.58 |
| 16.29 | 1.05 | 1.08 | -0.64 | 1.63 |
| 16.57 | 1.11 | 1.11 | -0.71 | 1.81 |
| 16.86 | 1.16 | 1.20 | -0.92 | 2.32 |
| 17.14 | 10.00 | 11.23 | -11.49 | 3.83 |
| 17.43 | 74.08 | 110.19 | -58.91 | 0.58 |
| 17.71 | 97.24 | 140.43 | -86.27 | -0.63 |
| 18.00 | 92.98 | 128.66 | -92.33 | 27.49 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
