通带频率14~18GHz, 13GHz≥55dB, 19GHz≥55dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 14 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | 13 | GHz≥ | 55 | dB | ||
| 带外抑制 | 19 | GHz≥ | 55 | dB | ||
| 带外抑制 | DC-12 | GHz≥ | 70 | dB | ||
| 带外抑制 | 20-30 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.7 |

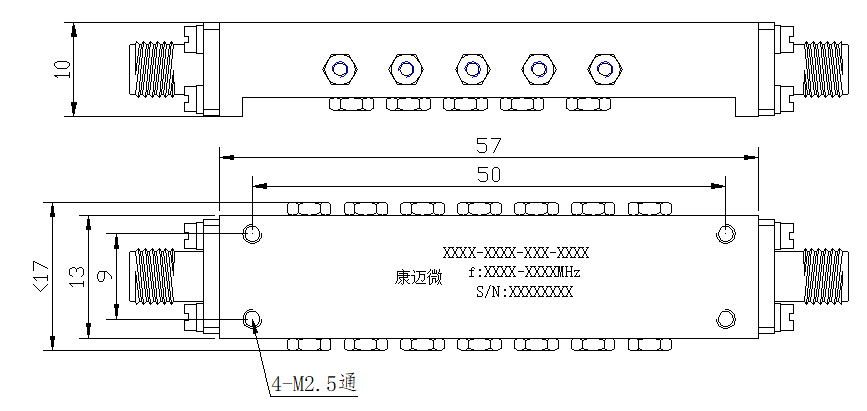

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

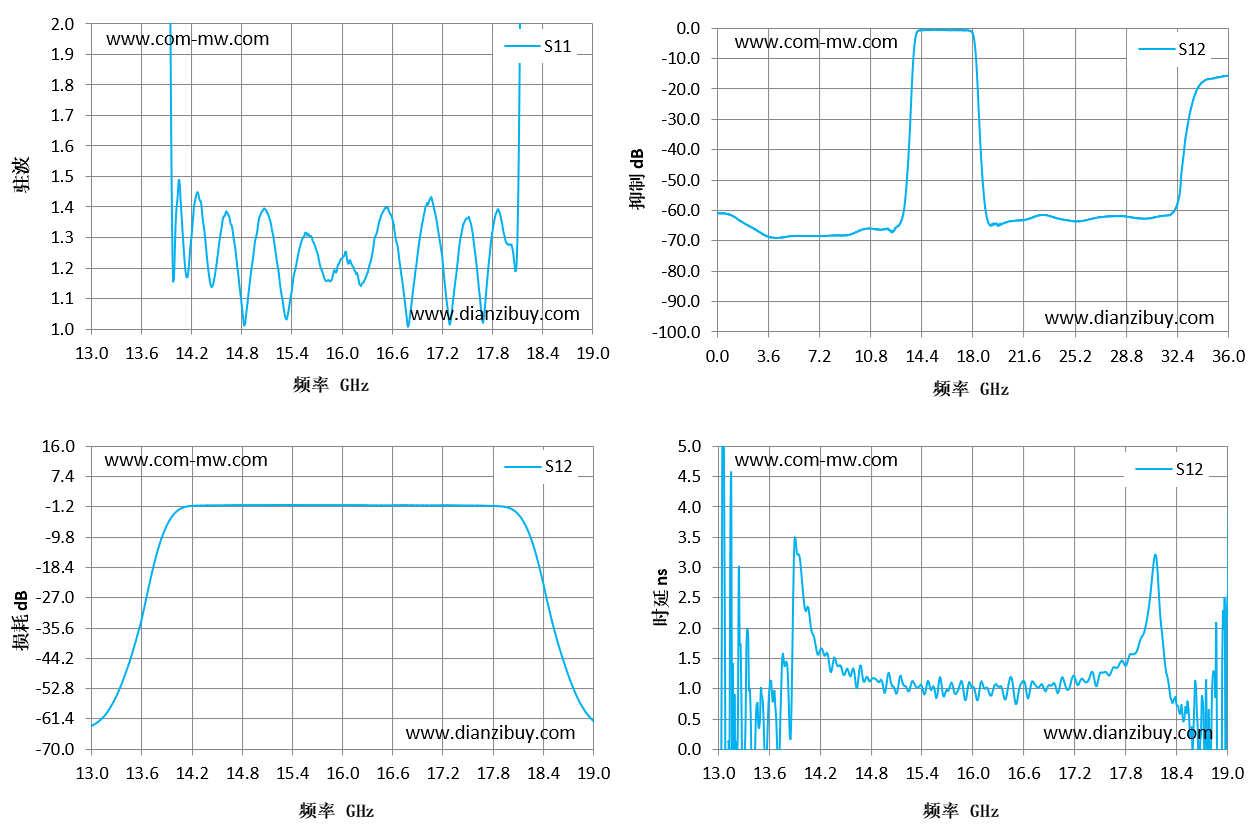

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 13 | 23.13 | -63.29 | -18.93 |
| 13.43 | 26.18 | -46.57 | -0.07 |
| 13.86 | 13.17 | -8.44 | 0.64 |
| 14.29 | 1.43 | -0.91 | 1.56 |
| 14.71 | 1.29 | -0.78 | 1.12 |
| 15.14 | 1.36 | -0.76 | 1.21 |
| 15.57 | 1.32 | -0.78 | 0.86 |
| 16 | 1.23 | -0.78 | 1.02 |
| 16.43 | 1.33 | -0.86 | 1.14 |
| 16.86 | 1.15 | -0.82 | 0.97 |
| 17.29 | 1.01 | -0.83 | 1.17 |
| 17.71 | 1.07 | -0.94 | 1.36 |
| 18.14 | 2.35 | -4.63 | 3.17 |
| 18.57 | 19.02 | -39.57 | 0.2 |
| 19 | 31.13 | -62.04 | 2.44 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
