通带频率 14~18GHz, DC-13GHz≥70dB, 13-13.5GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 14 | ~ | 18 | GHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-13 | GHz≥ | 70 | dB | ||
| 带外抑制 | 13-13.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 18.5-19 | GHz≥ | 40 | dB | ||
| 带外抑制 | 19-34 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.7 |

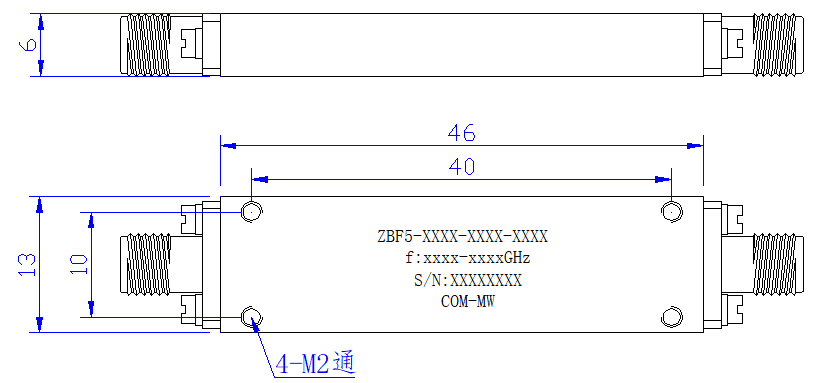

| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

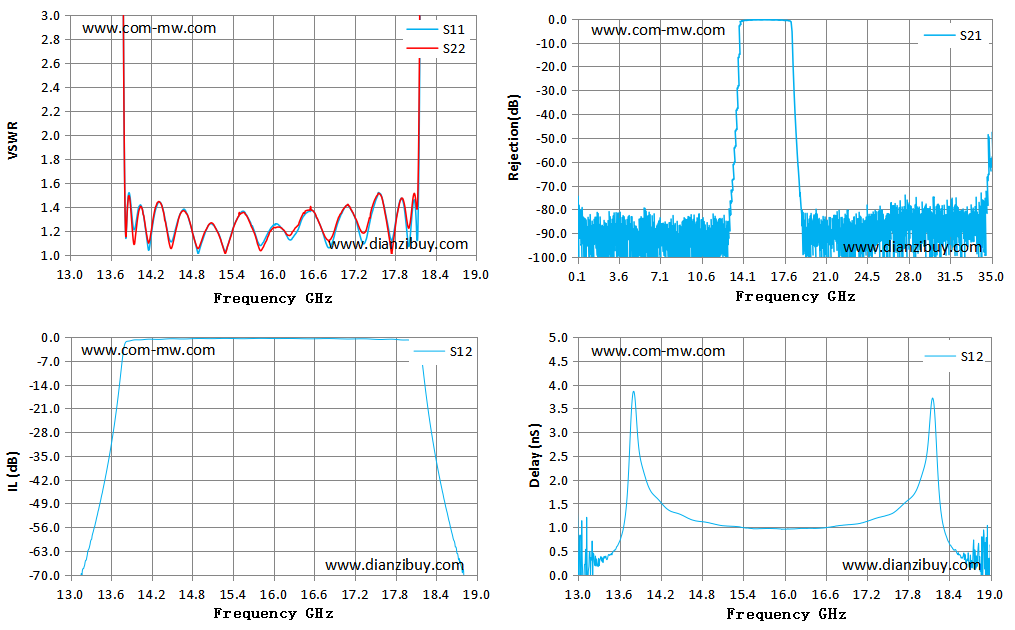

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 13.00 | 67.72 | 84.58 | -77.96 | 1.05 |
| 13.43 | 64.79 | 88.00 | -50.00 | 0.34 |
| 13.86 | 1.47 | 1.45 | -1.22 | 3.08 |
| 14.29 | 1.42 | 1.43 | -0.70 | 1.39 |
| 14.71 | 1.36 | 1.35 | -0.57 | 1.13 |
| 15.14 | 1.23 | 1.23 | -0.47 | 1.03 |
| 15.57 | 1.36 | 1.35 | -0.50 | 0.97 |
| 16.00 | 1.25 | 1.22 | -0.44 | 0.96 |
| 16.43 | 1.30 | 1.32 | -0.50 | 0.97 |
| 16.86 | 1.08 | 1.14 | -0.47 | 1.04 |
| 17.29 | 1.15 | 1.21 | -0.53 | 1.17 |
| 17.71 | 1.20 | 1.16 | -0.65 | 1.45 |
| 18.14 | 1.30 | 1.61 | -1.80 | 3.62 |
| 18.57 | 104.76 | 235.53 | -52.59 | 0.35 |
| 19.00 | 89.43 | 242.35 | -79.44 | 0.48 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
