通带频率 15~18GHz, DC-14GHz≥70dB, 14-14.5GHz≥45dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 15 | ~ | 18 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-14 | GHz≥ | 70 | dB | ||
| 带外抑制 | 14-14.5 | GHz≥ | 45 | dB | ||
| 带外抑制 | 18.5-19 | GHz≥ | 45 | dB | ||
| 带外抑制 | 19-35 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.6 |

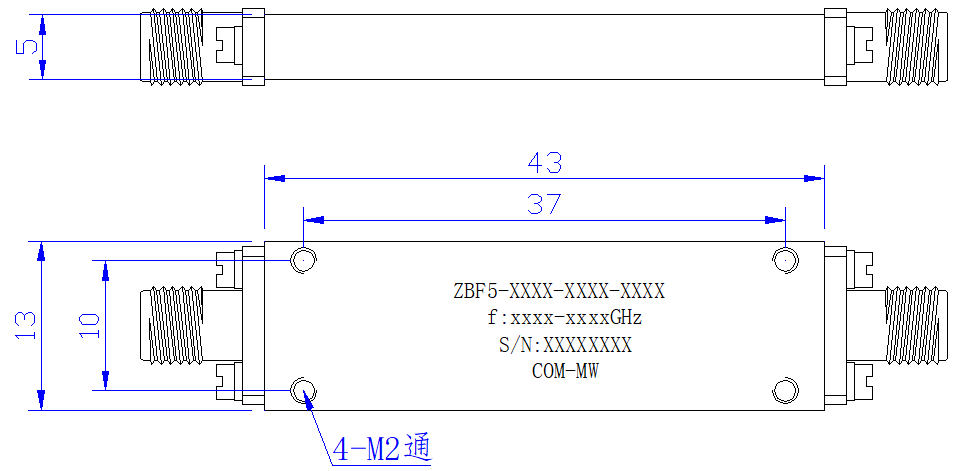

| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

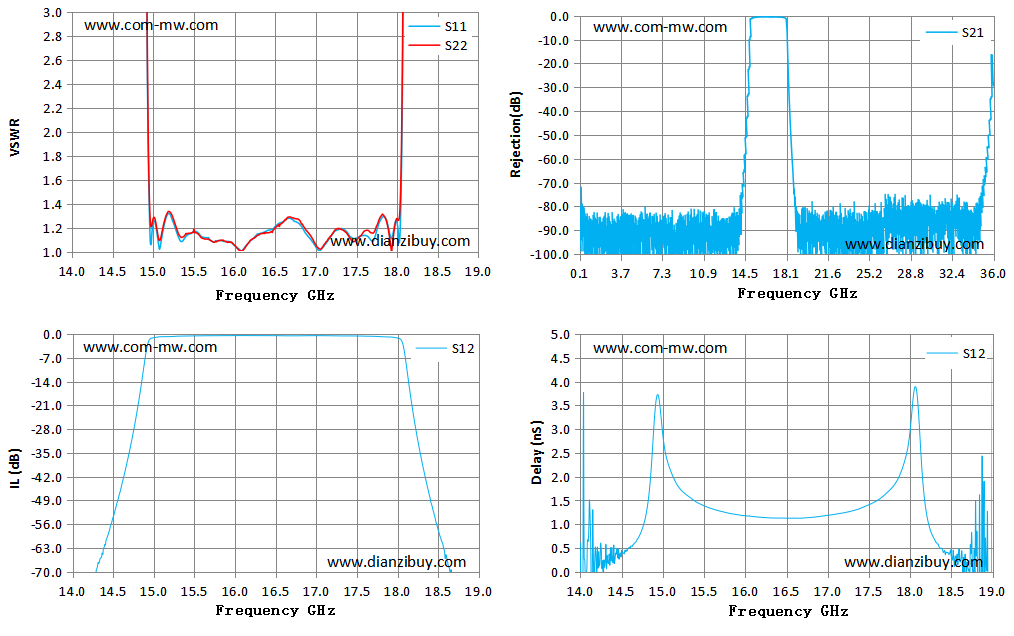

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 14.00 | 104.44 | 115.84 | -85.38 | 0.59 |
| 14.36 | 103.34 | 101.16 | -65.78 | 0.14 |
| 14.71 | 57.72 | 68.58 | -33.75 | 0.73 |
| 15.07 | 1.05 | 1.10 | -0.84 | 2.26 |
| 15.43 | 1.14 | 1.15 | -0.58 | 1.45 |
| 15.79 | 1.09 | 1.09 | -0.50 | 1.24 |
| 16.14 | 1.05 | 1.04 | -0.46 | 1.15 |
| 16.50 | 1.21 | 1.20 | -0.50 | 1.13 |
| 16.86 | 1.18 | 1.21 | -0.51 | 1.15 |
| 17.21 | 1.15 | 1.15 | -0.53 | 1.24 |
| 17.57 | 1.13 | 1.14 | -0.61 | 1.46 |
| 17.93 | 1.12 | 1.04 | -0.90 | 2.27 |
| 18.29 | 72.03 | 87.85 | -36.60 | 0.69 |
| 18.64 | 112.00 | 142.84 | -68.70 | 0.15 |
| 19.00 | 133.27 | 156.03 | -85.42 | 4.97 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
