通带频率 14.2~18.8GHz, DC-12GHz≥50dBc, 20-26GHz≥60dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 14.2 | ~ | 18.8 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-12 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 20-26 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

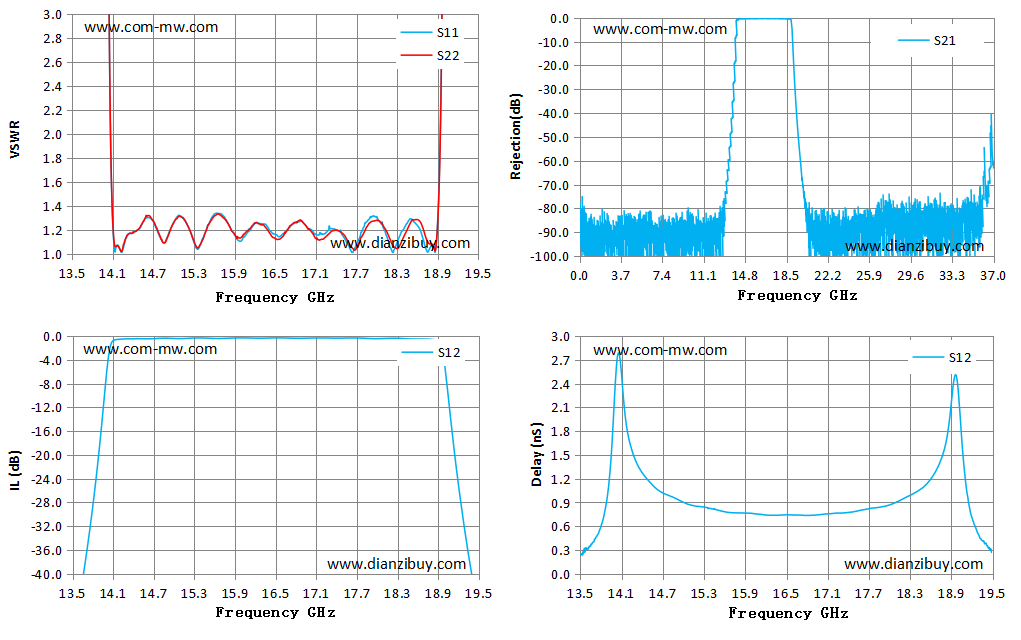

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 13.50 | 72.13 | 82.10 | -51.33 | 0.24 |
| 13.93 | 30.09 | 30.42 | -15.41 | 1.25 |
| 14.36 | 1.17 | 1.17 | -0.48 | 1.34 |
| 14.79 | 1.15 | 1.16 | -0.39 | 0.99 |
| 15.21 | 1.23 | 1.23 | -0.39 | 0.85 |
| 15.64 | 1.34 | 1.33 | -0.41 | 0.78 |
| 16.07 | 1.16 | 1.18 | -0.33 | 0.76 |
| 16.50 | 1.16 | 1.13 | -0.32 | 0.75 |
| 16.93 | 1.25 | 1.25 | -0.37 | 0.74 |
| 17.36 | 1.21 | 1.19 | -0.36 | 0.77 |
| 17.79 | 1.20 | 1.16 | -0.37 | 0.83 |
| 18.21 | 1.04 | 1.10 | -0.38 | 0.95 |
| 18.64 | 1.20 | 1.27 | -0.51 | 1.24 |
| 19.07 | 24.89 | 23.91 | -12.12 | 1.53 |
| 19.50 | 114.35 | 186.50 | -47.11 | 0.26 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
