通带频率 12~20GHz, DC-11GHz≥50dB, 11-11.5GHz≥25dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 12 | ~ | 20 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-11 | GHz≥ | 50 | dB | ||
| 带外抑制 | 11-11.5 | GHz≥ | 25 | dB | ||
| 带外抑制 | 20.5-21 | GHz≥ | 25 | dB | ||
| 带外抑制 | 21-31 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |

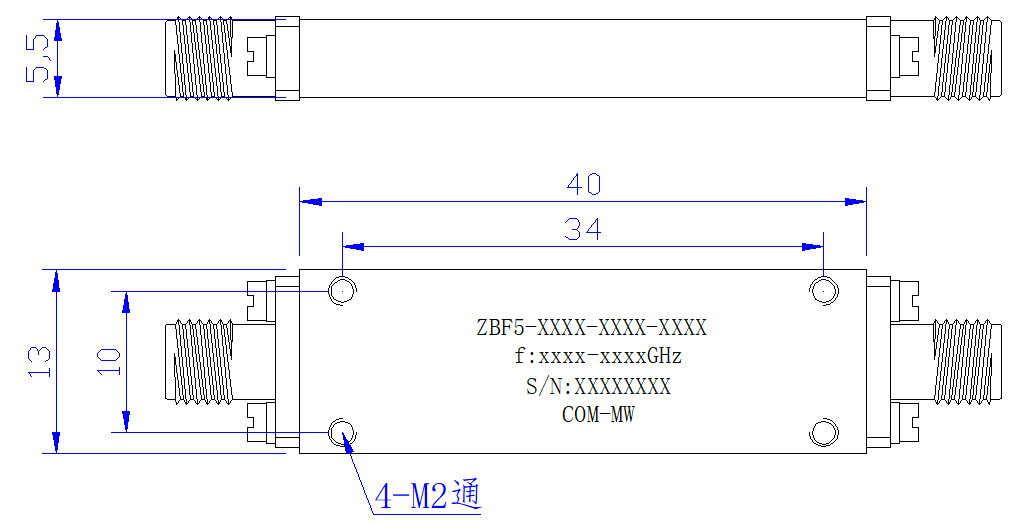

| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

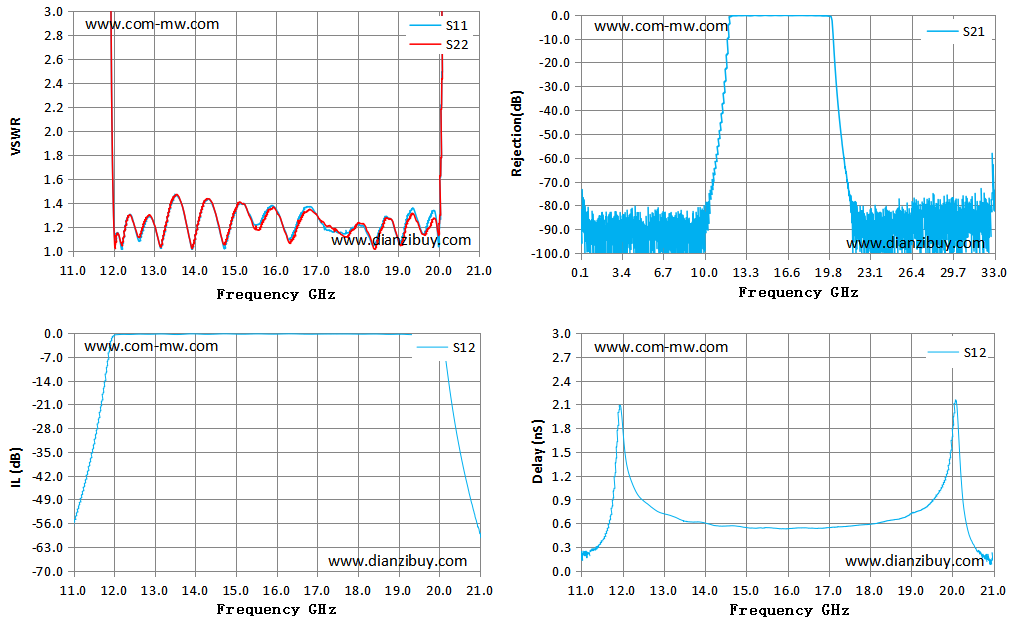

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 11.00 | 76.51 | 79.31 | -56.62 | 0.14 |
| 11.71 | 71.55 | 80.76 | -19.71 | 0.66 |
| 12.43 | 1.30 | 1.29 | -0.41 | 0.92 |
| 13.14 | 1.04 | 1.04 | -0.28 | 0.70 |
| 13.86 | 1.11 | 1.11 | -0.26 | 0.62 |
| 14.57 | 1.22 | 1.23 | -0.28 | 0.57 |
| 15.29 | 1.34 | 1.34 | -0.32 | 0.54 |
| 16.00 | 1.35 | 1.34 | -0.32 | 0.53 |
| 16.71 | 1.36 | 1.32 | -0.34 | 0.54 |
| 17.43 | 1.16 | 1.16 | -0.29 | 0.56 |
| 18.14 | 1.21 | 1.23 | -0.34 | 0.60 |
| 18.86 | 1.25 | 1.25 | -0.39 | 0.68 |
| 19.57 | 1.16 | 1.15 | -0.45 | 0.92 |
| 20.29 | 59.63 | 52.10 | -19.21 | 0.74 |
| 21.00 | 204.00 | 274.76 | -59.03 | 0.22 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
