通带频率 12~22GHz, DC-11GHz≥60dB, 11-11.5GHz≥30dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 12 | ~ | 22 | GHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | DC-11 | GHz≥ | 60 | dB | ||
| 带外抑制 | 11-11.5 | GHz≥ | 30 | dB | ||
| 带外抑制 | 22.5-23 | GHz≥ | 30 | dB | ||
| 带外抑制 | 23-31 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.8 |

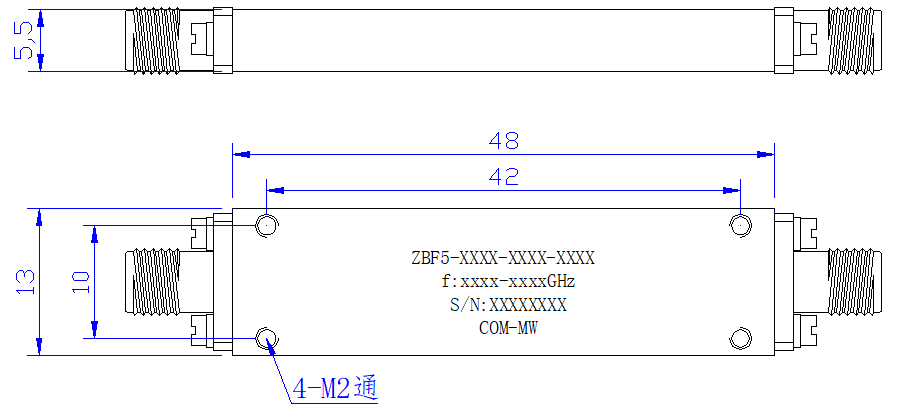

| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

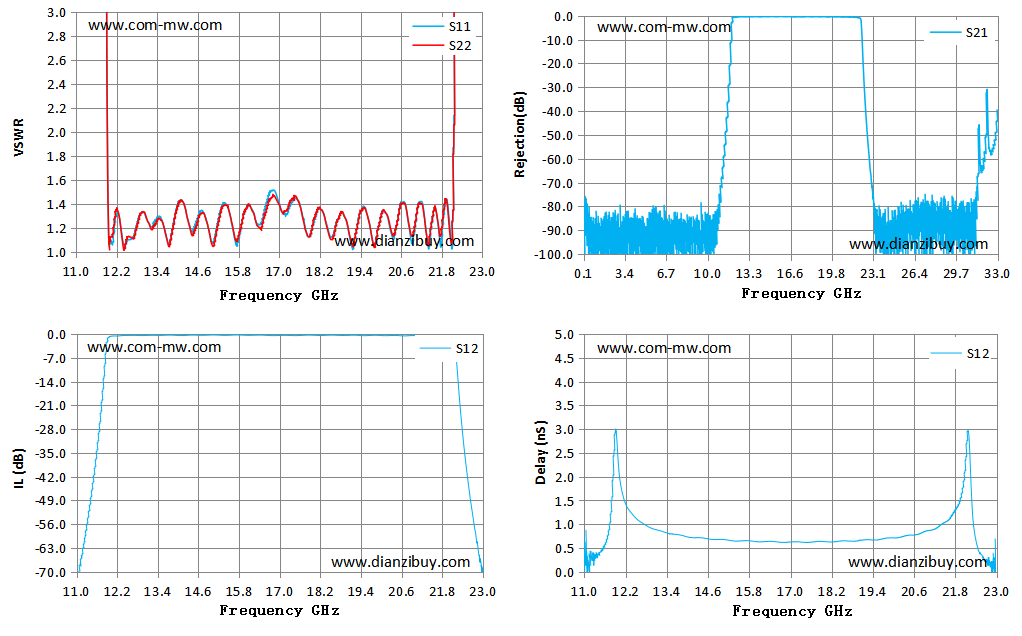

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 11.00 | 69.66 | 65.59 | -74.93 | 0.73 |
| 11.86 | 9.05 | 9.15 | -6.79 | 2.43 |
| 12.71 | 1.13 | 1.11 | -0.40 | 1.02 |
| 13.57 | 1.24 | 1.23 | -0.38 | 0.79 |
| 14.43 | 1.17 | 1.13 | -0.31 | 0.71 |
| 15.29 | 1.36 | 1.35 | -0.38 | 0.65 |
| 16.14 | 1.38 | 1.39 | -0.38 | 0.63 |
| 17.00 | 1.41 | 1.39 | -0.41 | 0.63 |
| 17.86 | 1.13 | 1.13 | -0.32 | 0.64 |
| 18.71 | 1.26 | 1.26 | -0.38 | 0.65 |
| 19.57 | 1.33 | 1.33 | -0.46 | 0.68 |
| 20.43 | 1.17 | 1.18 | -0.43 | 0.77 |
| 21.29 | 1.29 | 1.28 | -0.54 | 0.95 |
| 22.14 | 1.49 | 1.47 | -1.56 | 2.77 |
| 23.00 | 485.02 | 285.17 | -70.84 | -0.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
