通带频率 15~20GHz, DC-14GHz≥70dB, 14-14.5GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 15 | ~ | 20 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-14 | GHz≥ | 70 | dB | ||
| 带外抑制 | 14-14.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 20.5-21 | GHz≥ | 40 | dB | ||
| 带外抑制 | 21-35 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.8 |

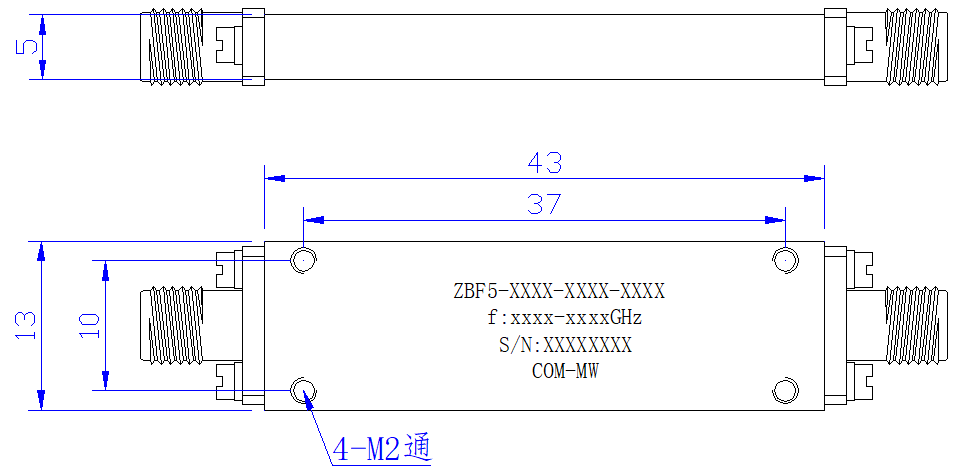

| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

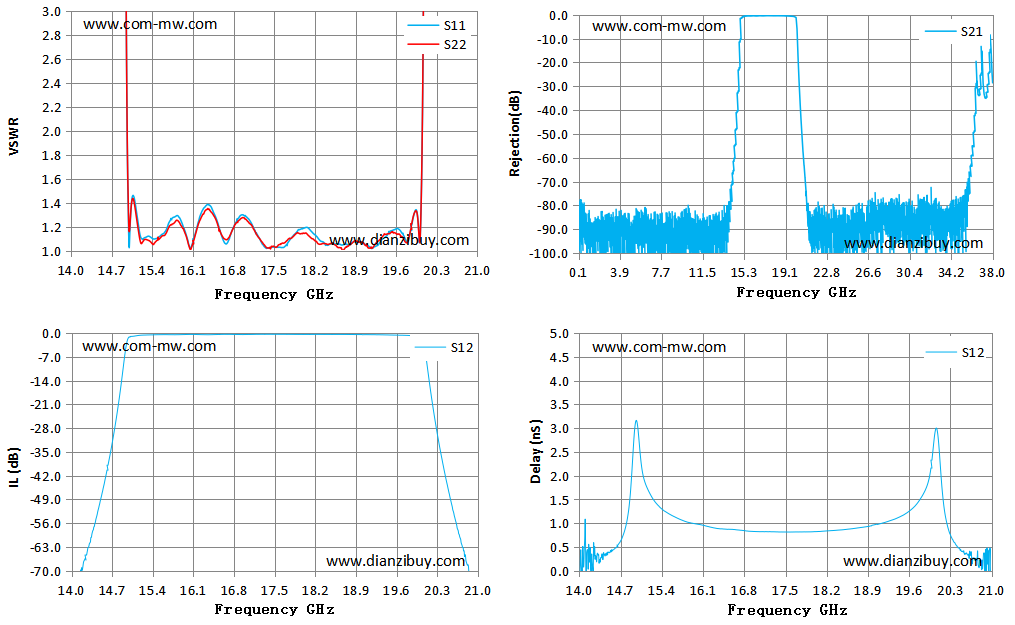

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 14.00 | 88.27 | 93.23 | -79.98 | -1.06 |
| 14.50 | 102.08 | 92.82 | -49.58 | 0.39 |
| 15.00 | 1.03 | 1.16 | -1.09 | 2.92 |
| 15.50 | 1.11 | 1.11 | -0.51 | 1.22 |
| 16.00 | 1.11 | 1.10 | -0.43 | 0.98 |
| 16.50 | 1.27 | 1.25 | -0.45 | 0.87 |
| 17.00 | 1.29 | 1.26 | -0.44 | 0.83 |
| 17.50 | 1.03 | 1.04 | -0.38 | 0.82 |
| 18.00 | 1.19 | 1.15 | -0.42 | 0.82 |
| 18.50 | 1.06 | 1.06 | -0.42 | 0.87 |
| 19.00 | 1.07 | 1.07 | -0.45 | 0.96 |
| 19.50 | 1.16 | 1.15 | -0.59 | 1.17 |
| 20.00 | 1.13 | 1.12 | -1.08 | 2.42 |
| 20.50 | 83.63 | 132.28 | -46.97 | 0.41 |
| 21.00 | 149.18 | 613.00 | -76.31 | 0.08 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
