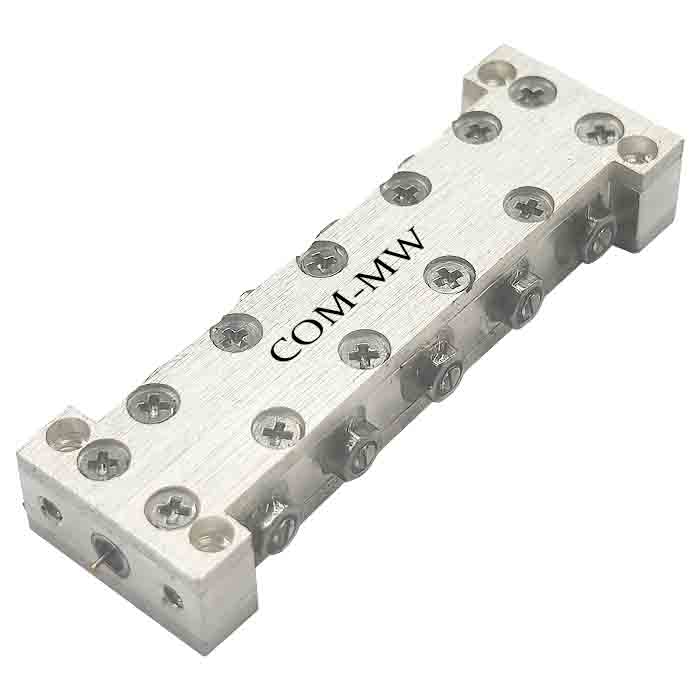

通带频率 17.7~21.2GHz, DC-14GHz≥70dBc, 24.7-30GHz≥75dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 17.7 | ~ | 21.2 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-14 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 24.7-30 | GHz≥ | 75 | dBc | ||
| 通带驻波 | / | / | 1.7 |
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

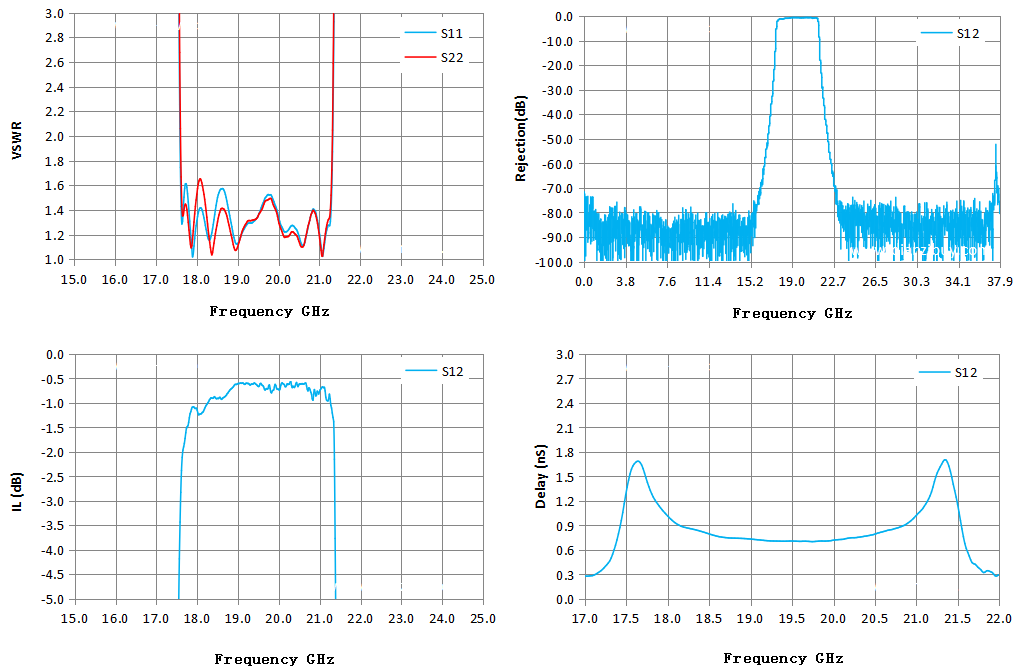

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 15.00 | 51.98 | 50.44 | -82.08 | -82.08 | 1.17 |
| 15.71 | 63.06 | 58.78 | -76.92 | -76.92 | -0.11 |
| 16.43 | 65.54 | 59.64 | -61.38 | -61.38 | 0.23 |
| 17.14 | 53.07 | 56.36 | -34.31 | -34.31 | 0.30 |
| 17.86 | 1.16 | 1.09 | -1.13 | -1.13 | 1.19 |
| 18.57 | 1.55 | 1.38 | -0.89 | -0.89 | 0.78 |
| 19.29 | 1.29 | 1.31 | -0.62 | -0.62 | 0.71 |
| 20.00 | 1.35 | 1.32 | -0.73 | -0.73 | 0.72 |
| 20.71 | 1.24 | 1.25 | -0.75 | -0.75 | 0.85 |
| 21.43 | 8.29 | 9.79 | -7.64 | -7.64 | 1.49 |
| 22.14 | 49.50 | 77.77 | -46.04 | -46.04 | 0.26 |
| 22.86 | 49.92 | 97.02 | -71.29 | -71.29 | 0.15 |
| 23.57 | 48.33 | 90.11 | -77.42 | -77.42 | 0.09 |
| 24.29 | 48.79 | 70.80 | -80.46 | -80.46 | 1.74 |
| 25.00 | 52.55 | 53.66 | -78.25 | -78.25 | -6.60 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
