通带频率 17.5~22.5GHz, DC-16.5GHz≥60dB, 16.5-17GHz≥35dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 17.5 | ~ | 22.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-16.5 | GHz≥ | 60 | dB | ||
| 带外抑制 | 16.5-17 | GHz≥ | 35 | dB | ||
| 带外抑制 | 23-23.5 | GHz≥ | 35 | dB | ||
| 带外抑制 | 23.5-40 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.8 |

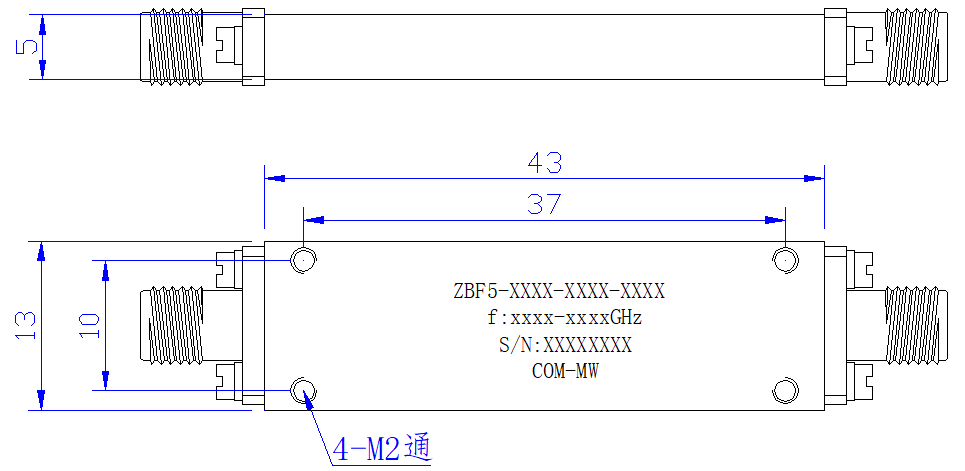

| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

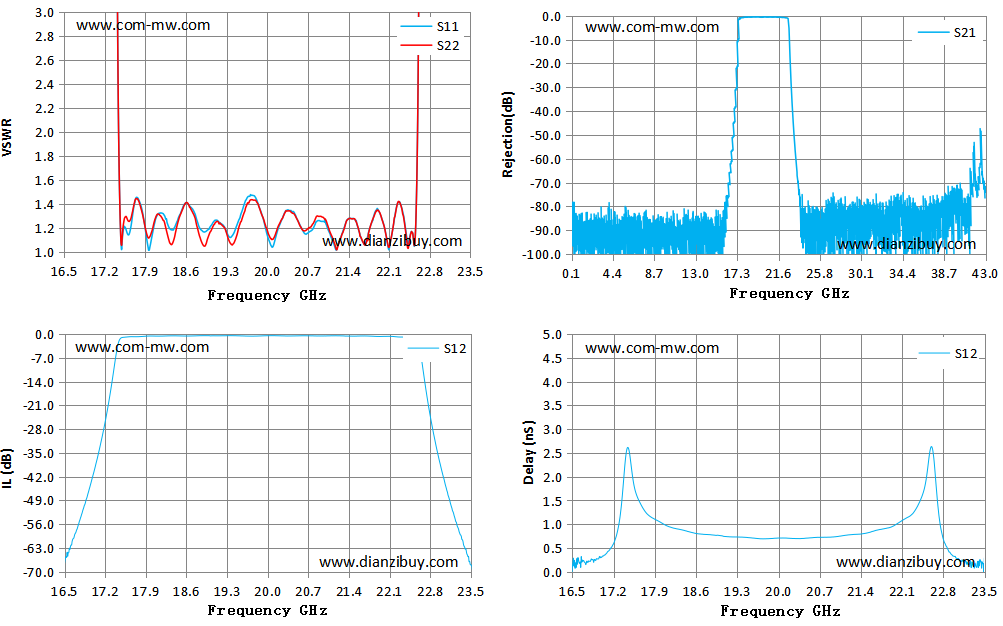

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 16.50 | 186.82 | 197.21 | -67.69 | 0.07 |
| 17.00 | 108.36 | 110.18 | -41.44 | 0.30 |
| 17.50 | 1.09 | 1.12 | -1.01 | 2.22 |
| 18.00 | 1.08 | 1.15 | -0.59 | 1.04 |
| 18.50 | 1.31 | 1.31 | -0.57 | 0.84 |
| 19.00 | 1.19 | 1.14 | -0.49 | 0.76 |
| 19.50 | 1.24 | 1.17 | -0.53 | 0.72 |
| 20.00 | 1.14 | 1.18 | -0.49 | 0.71 |
| 20.50 | 1.30 | 1.29 | -0.55 | 0.71 |
| 21.00 | 1.27 | 1.27 | -0.58 | 0.74 |
| 21.50 | 1.28 | 1.28 | -0.63 | 0.81 |
| 22.00 | 1.24 | 1.24 | -0.69 | 1.00 |
| 22.50 | 1.16 | 1.16 | -1.05 | 1.86 |
| 23.00 | 69.80 | 62.27 | -40.47 | 0.32 |
| 23.50 | 137.84 | 97.11 | -68.02 | 0.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
