通带频率21.4~22.5GHz, 22.7-23.7GHz≥20dBc, 20.5-21.1GHz≥20dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 21.4 | ~ | 22.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | 22.7-23.7 | GHz≥ | 20 | dBc | ||
| 带外抑制 | 20.5-21.1 | GHz≥ | 20 | dBc | ||
| 带外抑制 | DC-19.4 | GHz≥ | 65 | dB | ||
| 带外抑制 | 24.6-40 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

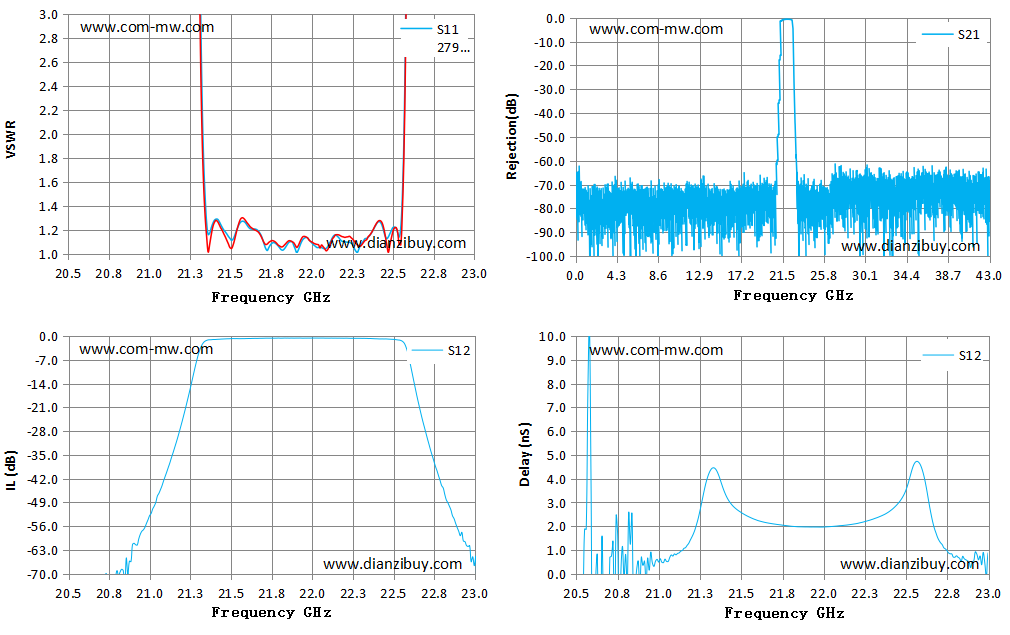

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 20.50 | 69.04 | 374.41 | -72.95 | -1.71 |
| 20.68 | 65.59 | 288.87 | -72.53 | -4.51 |
| 20.86 | 77.02 | 102.03 | -65.39 | -0.67 |
| 21.04 | 78.96 | 53.78 | -48.98 | 0.61 |
| 21.21 | 50.89 | 21.03 | -23.28 | 1.68 |
| 21.39 | 1.22 | 1.16 | -1.08 | 3.77 |
| 21.57 | 1.27 | 1.29 | -0.78 | 2.34 |
| 21.75 | 1.07 | 1.10 | -0.63 | 2.05 |
| 21.93 | 1.06 | 1.10 | -0.61 | 1.97 |
| 22.11 | 1.09 | 1.06 | -0.64 | 2.03 |
| 22.29 | 1.04 | 1.06 | -0.68 | 2.28 |
| 22.46 | 1.15 | 1.15 | -0.86 | 2.96 |
| 22.64 | 16.26 | 21.17 | -15.32 | 3.20 |
| 22.82 | 32.76 | 327.80 | -46.64 | 0.70 |
| 23.00 | 69.96 | 569.22 | -67.63 | 0.86 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
