通带频率 17.7~26.8GHz, DC-15.6GHz≥70dBc, 28.9-30GHz≥70dBc, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 17.7 | ~ | 26.8 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-15.6 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 28.9-30 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 2.2 |
| 接口形式 | 2.92-K |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

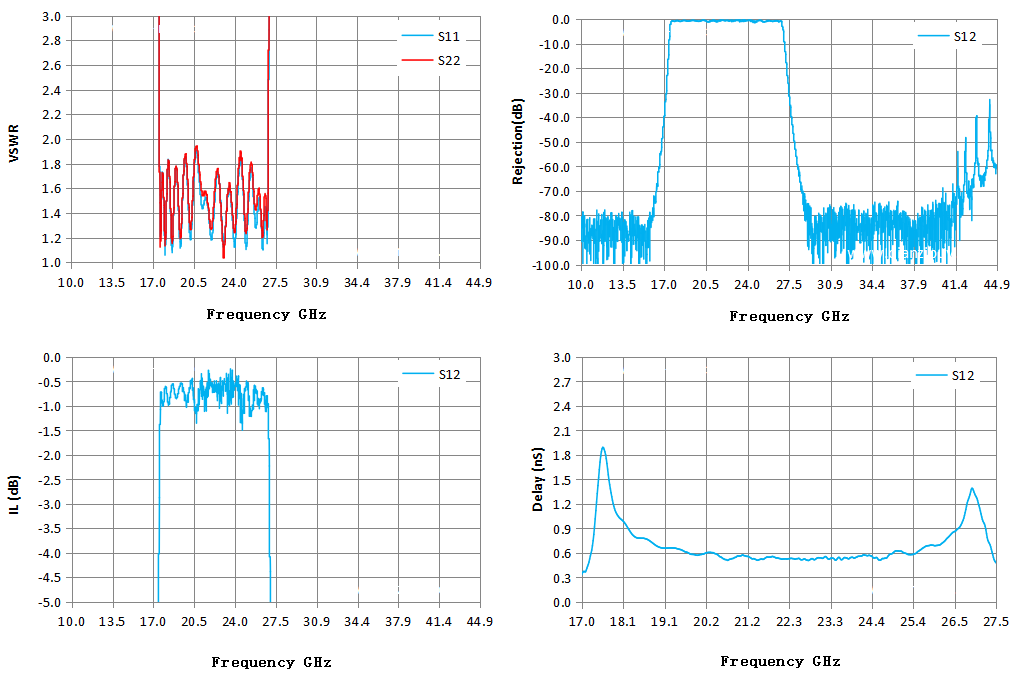

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 10.00 | 55.52 | 64.20 | -83.88 | -83.88 | -10.95 |
| 12.49 | 34.54 | 36.62 | -82.06 | -82.06 | 1.40 |
| 14.99 | 52.38 | 50.70 | -87.21 | -87.21 | -5.05 |
| 17.48 | 4.70 | 5.21 | -4.02 | -4.02 | 1.79 |
| 19.97 | 1.63 | 1.67 | -0.92 | -0.92 | 0.57 |
| 22.46 | 1.69 | 1.74 | -0.88 | -0.88 | 0.53 |
| 24.96 | 1.11 | 1.23 | -0.49 | -0.49 | 0.62 |
| 27.45 | 37.07 | 28.68 | -29.00 | -29.00 | 0.52 |
| 29.94 | 42.38 | 38.82 | -85.53 | -85.53 | -4.45 |
| 32.44 | 42.28 | 41.31 | -105.67 | -105.67 | 3.67 |
| 34.93 | 43.51 | 46.93 | -85.23 | -85.23 | 1.75 |
| 37.42 | 34.72 | 38.27 | -81.85 | -81.85 | 6.63 |
| 39.91 | 37.95 | 37.90 | -79.57 | -79.57 | -1.70 |
| 42.41 | 86.54 | 59.28 | -66.48 | -66.48 | 1.05 |
| 44.90 | 33.53 | 29.02 | -60.07 | -60.07 | 0.21 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
