通带频率22.2~22.8GHz, DC-21.5GHz≥70dB, 23.5-38GHz≥70dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 22.2 | ~ | 22.8 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-21.5 | GHz≥ | 70 | dB | ||
| 带外抑制 | 23.5-38 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.6 |

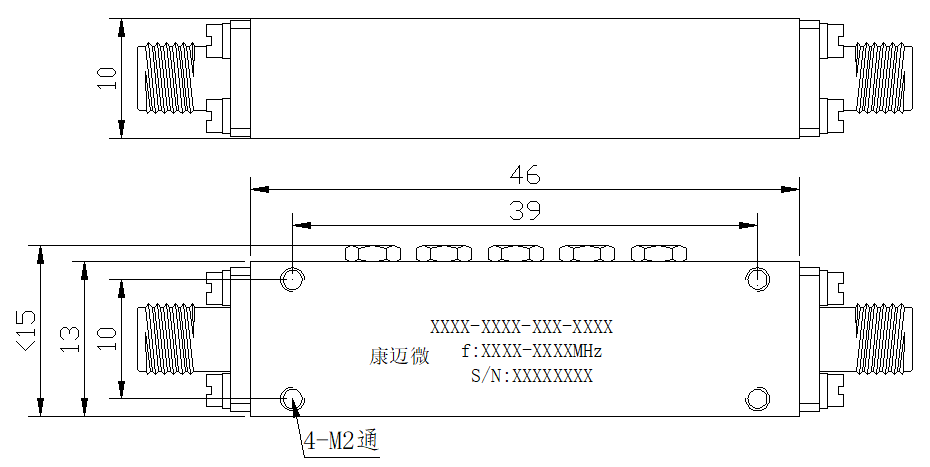

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

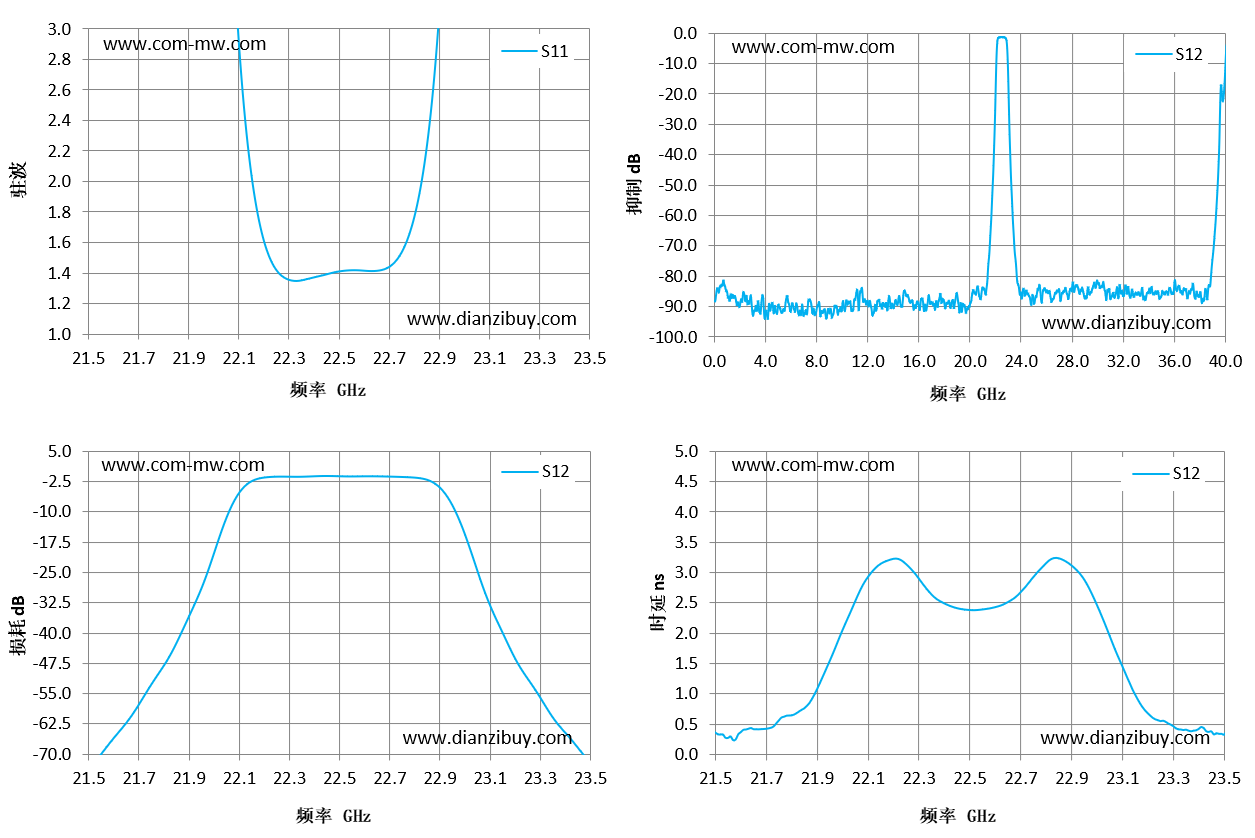

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 21.5 | 27.59 | -73.28 | 0.36 |
| 21.64 | 24.71 | -62.95 | 0.43 |
| 21.79 | 21.41 | -48.9 | 0.64 |
| 21.93 | 13.77 | -31.69 | 1.35 |
| 22.07 | 3.75 | -8.44 | 2.71 |
| 22.21 | 1.55 | -1.47 | 3.23 |
| 22.36 | 1.36 | -1.33 | 2.59 |
| 22.5 | 1.41 | -1.23 | 2.38 |
| 22.64 | 1.41 | -1.24 | 2.49 |
| 22.79 | 1.71 | -1.53 | 3.11 |
| 22.93 | 4 | -6.4 | 2.99 |
| 23.07 | 15.68 | -28.46 | 1.74 |
| 23.21 | 26.53 | -47.53 | 0.64 |
| 23.36 | 28.23 | -61.79 | 0.39 |
| 23.5 | 29.8 | -71.92 | 0.32 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
