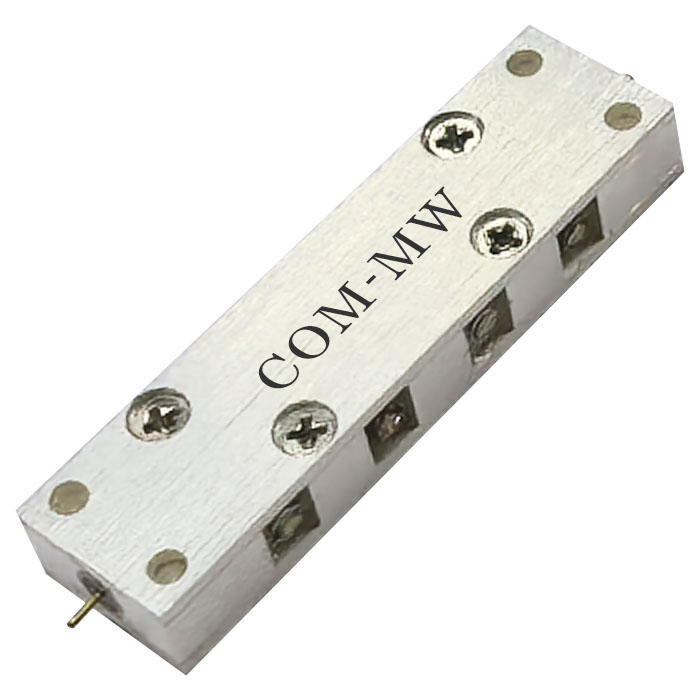

通带频率 22.3~23.3GHz, DC-21.6GHz≥50dB, 24-40GHz≥50dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 22.3 | ~ | 23.3 | GHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-21.6 | GHz≥ | 50 | dB | ||
| 带外抑制 | 24-40 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

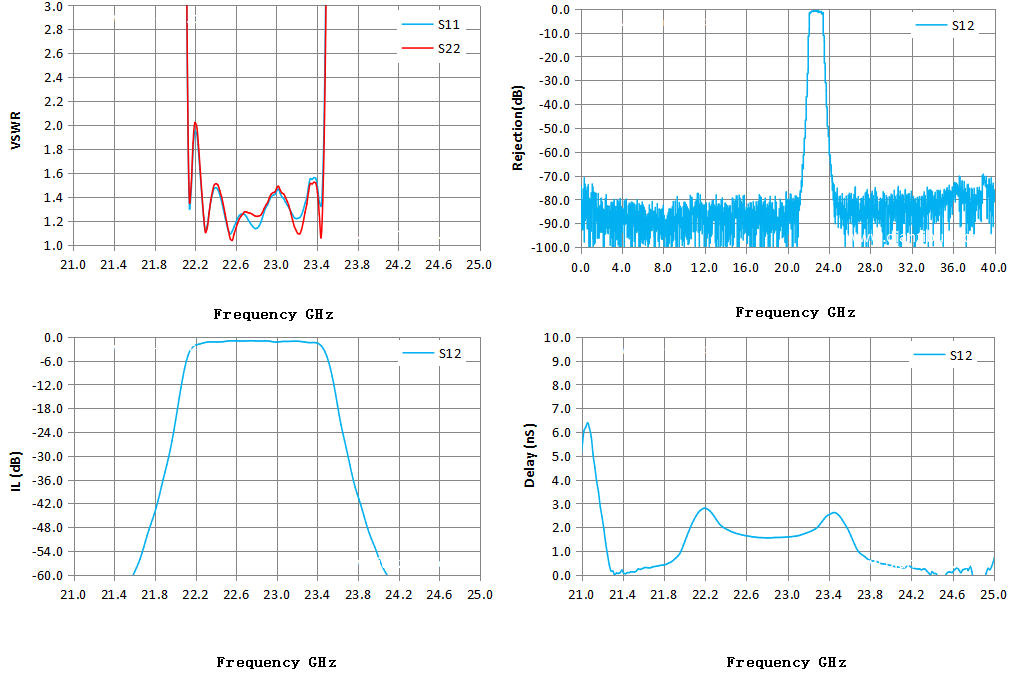

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 21.00 | 80.99 | 37.53 | -82.36 | 4.80 |
| 21.29 | 71.41 | 44.99 | -76.21 | 0.16 |
| 21.57 | 63.89 | 47.01 | -61.34 | 0.22 |
| 21.86 | 42.29 | 50.62 | -39.68 | 0.49 |
| 22.14 | 2.13 | 2.20 | -4.63 | 2.58 |
| 22.43 | 1.46 | 1.50 | -1.26 | 1.87 |
| 22.71 | 1.24 | 1.27 | -1.00 | 1.57 |
| 23.00 | 1.42 | 1.44 | -1.30 | 1.58 |
| 23.29 | 1.35 | 1.27 | -1.32 | 1.97 |
| 23.57 | 14.48 | 12.18 | -12.17 | 2.08 |
| 23.86 | 40.45 | 22.52 | -45.33 | 0.56 |
| 24.14 | 58.34 | 24.56 | -62.99 | 0.30 |
| 24.43 | 77.12 | 25.08 | -73.29 | 0.05 |
| 24.71 | 88.23 | 25.55 | -81.09 | 0.21 |
| 25.00 | 86.08 | 24.37 | -81.45 | 0.56 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
