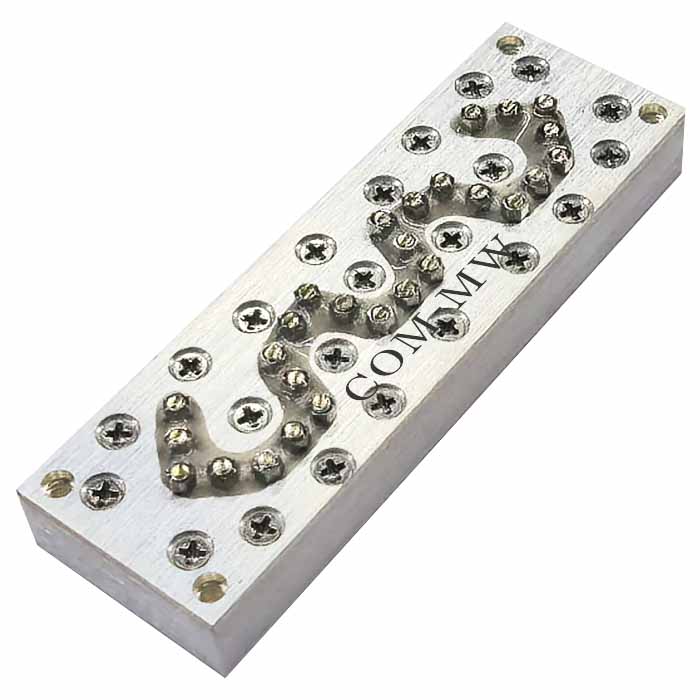

通带频率 22.3~23.3GHz,DC-21.8GHz≥30dB,23.4-23.8GHz≥35dB,SMP
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 22.3 | ~ | 23.3 | GHz |
| 通带损耗 | / | / | 4 | dB | ||
| 带内波动 | / | / | 2 | dB | ||
| 带外抑制 | DC-21.8 | GHz≥ | 30 | dB | ||
| 带外抑制 | 23.4-23.8 | GHz≥ | 35 | dB | ||
| 带外抑制 | 23.8-35 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.6 |

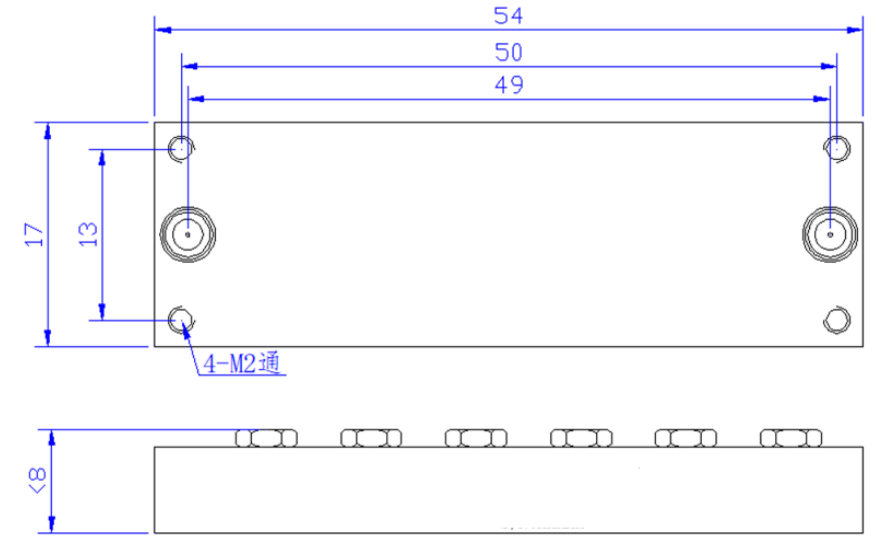

| 接口形式 | SMP-F or K半擒纵 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

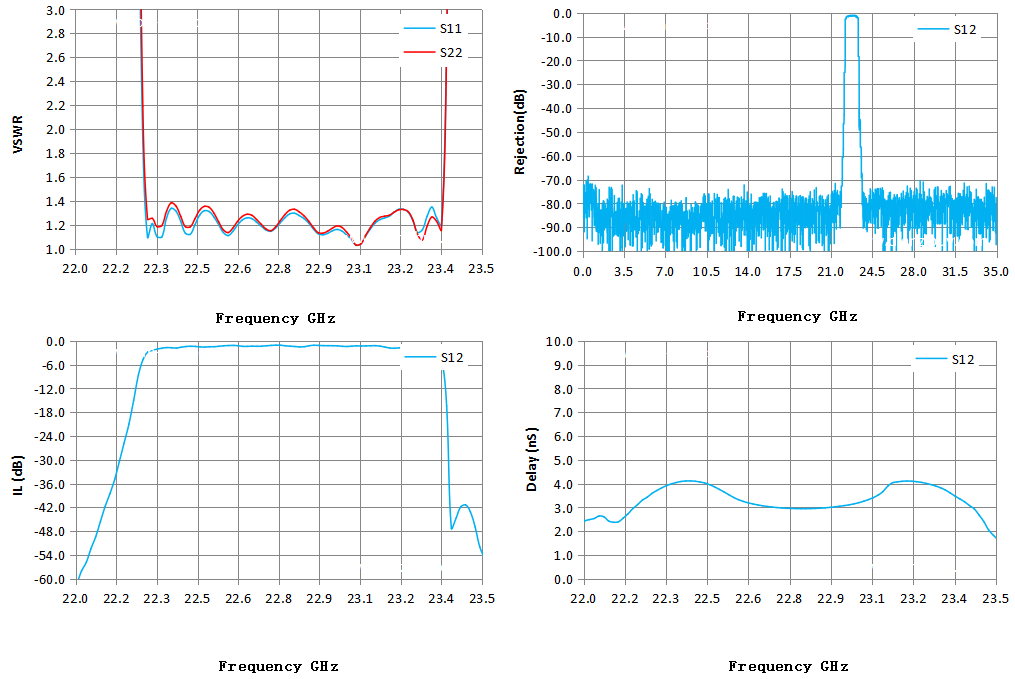

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 22.00 | 28.64 | 24.73 | -63.18 | 2.25 |
| 22.11 | 20.13 | 21.15 | -41.72 | 2.37 |
| 22.21 | 11.19 | 14.07 | -20.98 | 3.12 |
| 22.32 | 1.10 | 1.19 | -1.83 | 3.99 |
| 22.43 | 1.12 | 1.18 | -1.35 | 4.07 |
| 22.54 | 1.20 | 1.23 | -1.36 | 3.53 |
| 22.64 | 1.26 | 1.29 | -1.38 | 3.10 |
| 22.75 | 1.17 | 1.18 | -1.08 | 2.96 |
| 22.86 | 1.25 | 1.28 | -1.45 | 2.96 |
| 22.96 | 1.15 | 1.17 | -1.21 | 3.08 |
| 23.07 | 1.04 | 1.04 | -1.29 | 3.41 |
| 23.18 | 1.31 | 1.31 | -1.85 | 4.11 |
| 23.29 | 1.16 | 1.07 | -1.91 | 3.90 |
| 23.39 | 5.77 | 6.34 | -47.32 | 3.23 |
| 23.50 | 21.82 | 20.83 | -52.02 | 1.82 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
