通带频率 22.5~27GHz, DC-19GHz≥55dBc, 30-34GHz≥60dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 22.5 | ~ | 27 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-19 | GHz≥ | 55 | dBc | ||
| 带外抑制 | 30-34 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-J |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

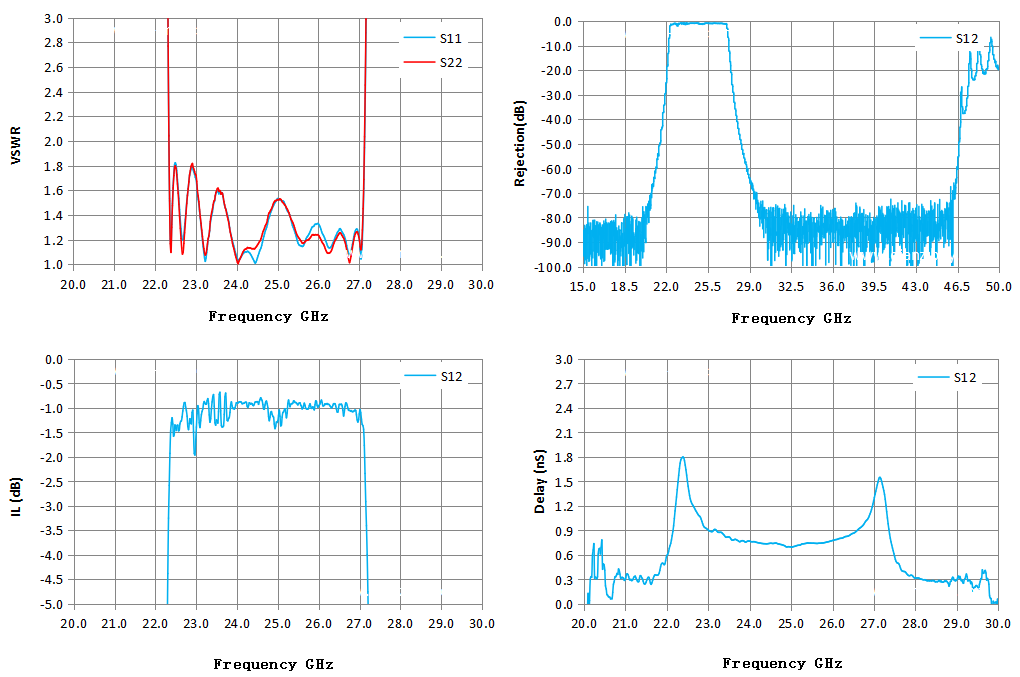

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 20.00 | 24.21 | 30.01 | -81.32 | -81.32 | -0.19 |
| 20.71 | 26.56 | 29.87 | -70.41 | -70.41 | 0.24 |
| 21.43 | 30.92 | 35.77 | -50.82 | -50.82 | 0.28 |
| 22.14 | 18.67 | 21.81 | -17.87 | -17.87 | 0.84 |
| 22.86 | 1.72 | 1.73 | -1.22 | -1.22 | 1.01 |
| 23.57 | 1.57 | 1.59 | -0.72 | -0.72 | 0.79 |
| 24.29 | 1.10 | 1.13 | -0.95 | -0.95 | 0.74 |
| 25.00 | 1.53 | 1.52 | -1.26 | -1.26 | 0.70 |
| 25.71 | 1.20 | 1.19 | -1.02 | -1.02 | 0.74 |
| 26.43 | 1.22 | 1.19 | -0.96 | -0.96 | 0.84 |
| 27.14 | 1.95 | 2.03 | -2.34 | -2.34 | 1.55 |
| 27.86 | 26.39 | 30.55 | -36.57 | -36.57 | 0.35 |
| 28.57 | 26.46 | 29.63 | -55.57 | -55.57 | 0.29 |
| 29.29 | 23.86 | 24.21 | -67.77 | -67.77 | 0.29 |
| 30.00 | 22.47 | 23.24 | -77.54 | -77.54 | 0.06 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
