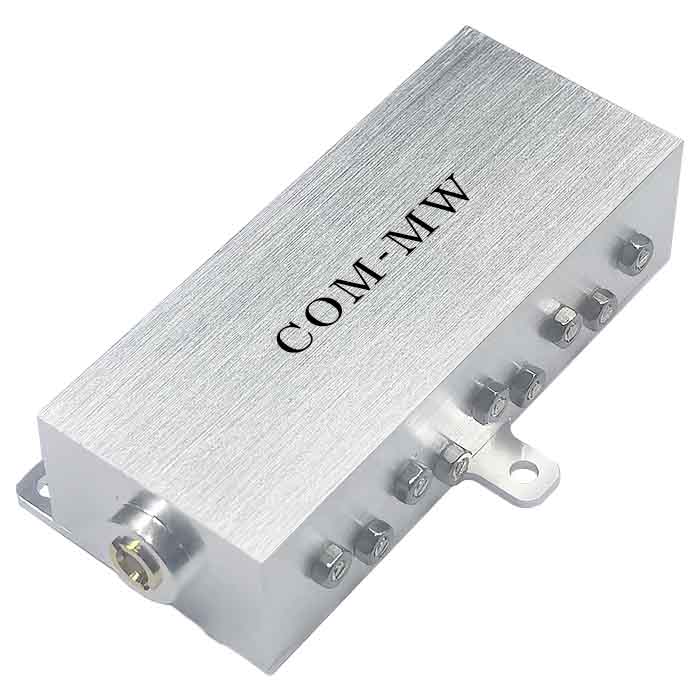

通带频率 2483.59~2499.91MHz, DC-2390MHz≥45dBc, 2555-5000MHz≥50dBc, MCX
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2483.59 | ~ | 2499.91 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-2390 | MHz≥ | 45 | dBc | ||
| 带外抑制 | 2555-5000 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.2 |
| 接口形式 | MCX-K,用户提供 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

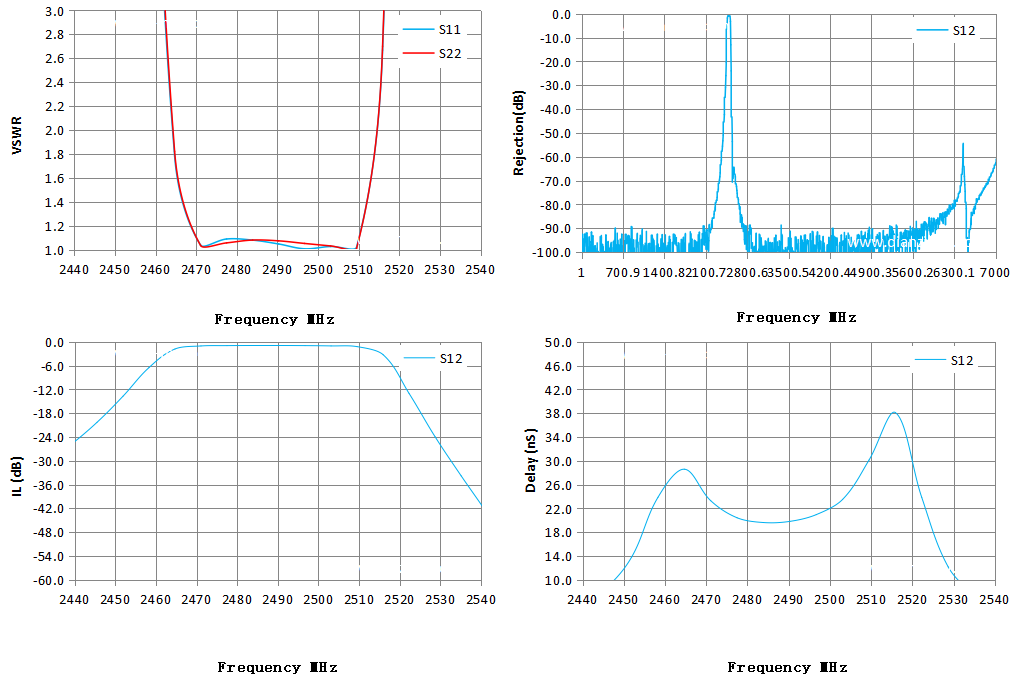

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 2440.00 | 35.97 | 39.94 | -25.93 | 5.88 |
| 2447.00 | 27.38 | 30.08 | -20.31 | 8.47 |
| 2454.00 | 16.92 | 18.24 | -13.72 | 13.79 |
| 2461.00 | 6.46 | 6.71 | -6.48 | 23.86 |
| 2469.00 | 1.78 | 1.82 | -1.79 | 28.59 |
| 2476.00 | 1.04 | 1.04 | -1.02 | 23.30 |
| 2483.00 | 1.09 | 1.06 | -0.93 | 20.42 |
| 2490.00 | 1.08 | 1.08 | -0.90 | 19.62 |
| 2497.00 | 1.01 | 1.05 | -0.93 | 20.95 |
| 2504.00 | 1.03 | 1.03 | -1.00 | 23.52 |
| 2511.00 | 1.02 | 1.01 | -1.19 | 30.13 |
| 2519.00 | 2.67 | 2.70 | -3.22 | 38.11 |
| 2526.00 | 12.27 | 13.32 | -13.01 | 23.84 |
| 2533.00 | 22.48 | 26.23 | -23.95 | 12.17 |
| 2540.00 | 30.31 | 36.70 | -33.79 | 7.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
