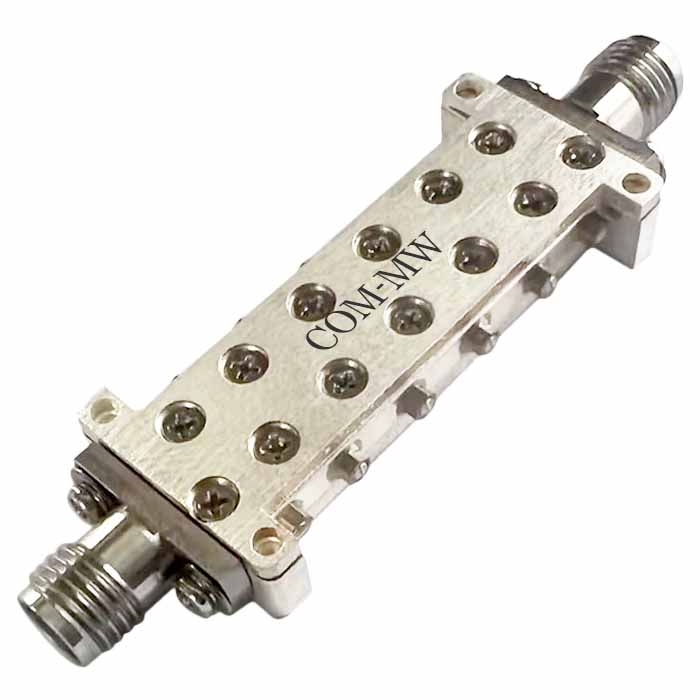

通带频率 22~29GHz, 33-40GHz≥50dB, DC-16GHz≥60dB, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 22 | ~ | 29 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | 33-40 | GHz≥ | 50 | dB | ||
| 带外抑制 | DC-16 | GHz≥ | 60 | dB | ||
| 带外抑制 | 16-19 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.8 |

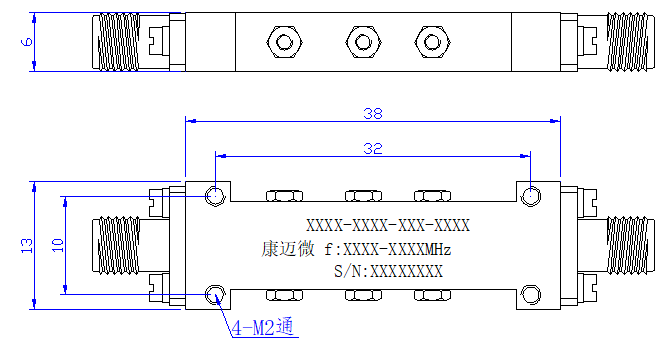

| 接口形式 | 2.92-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

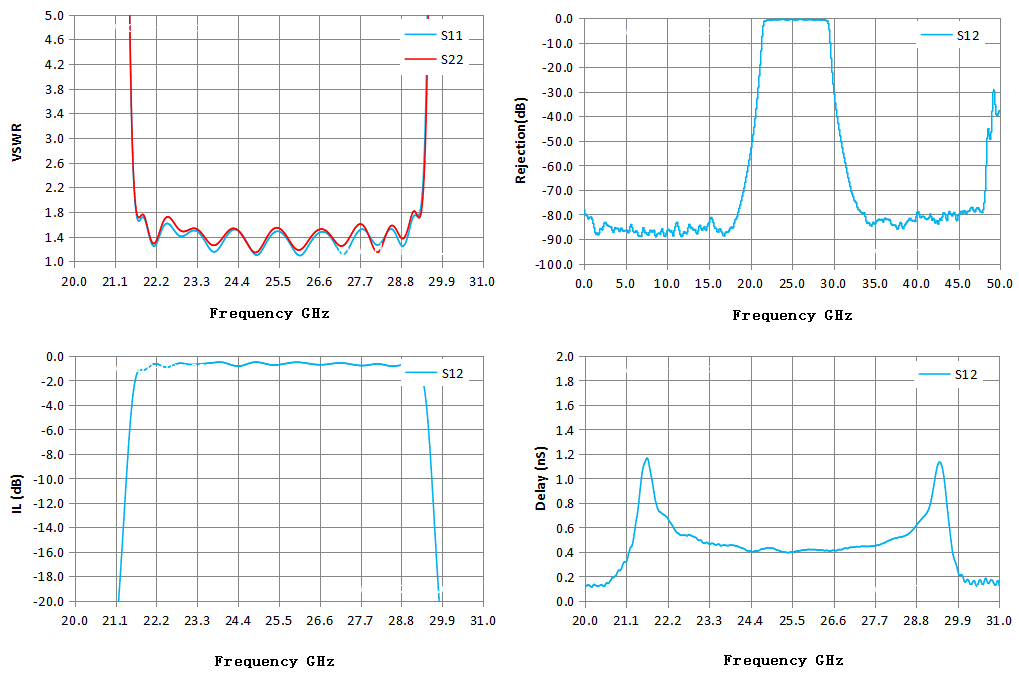

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 20.00 | 90.47 | 149.27 | -55.73 | -55.73 | 0.12 |
| 20.79 | 49.43 | 71.10 | -35.28 | -35.28 | 0.20 |
| 21.57 | 2.72 | 2.76 | -3.18 | -3.18 | 1.12 |
| 22.36 | 1.51 | 1.58 | -0.82 | -0.82 | 0.59 |
| 23.14 | 1.48 | 1.52 | -0.70 | -0.70 | 0.48 |
| 23.93 | 1.24 | 1.33 | -0.51 | -0.51 | 0.45 |
| 24.71 | 1.25 | 1.24 | -0.60 | -0.60 | 0.42 |
| 25.50 | 1.48 | 1.54 | -0.72 | -0.72 | 0.40 |
| 26.29 | 1.22 | 1.31 | -0.60 | -0.60 | 0.42 |
| 27.07 | 1.23 | 1.30 | -0.58 | -0.58 | 0.44 |
| 27.86 | 1.49 | 1.52 | -0.76 | -0.76 | 0.46 |
| 28.64 | 1.46 | 1.55 | -0.82 | -0.82 | 0.56 |
| 29.43 | 2.66 | 2.37 | -2.80 | -2.80 | 1.13 |
| 30.21 | 59.18 | 48.39 | -33.54 | -33.54 | 0.16 |
| 31.00 | 69.83 | 56.63 | -51.45 | -51.45 | 0.13 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
