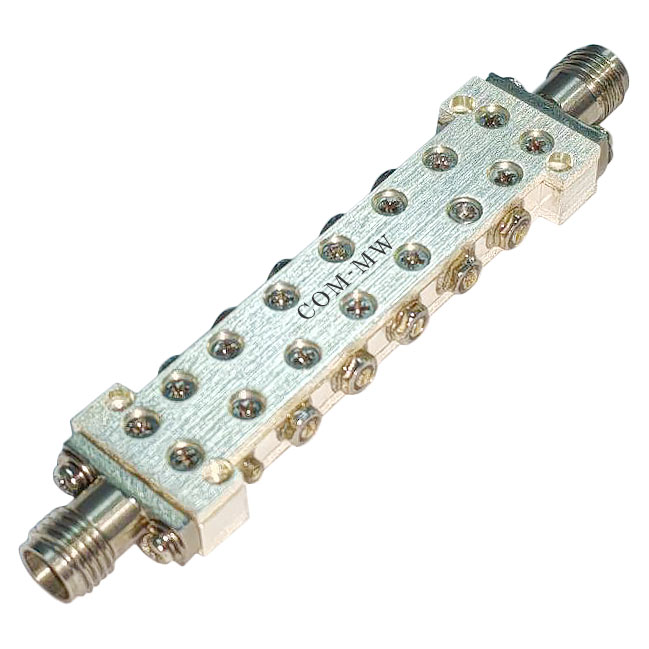

通带频率24~28GHz, DC-22GHz≥65dB, 30-46GHz≥65dB, 2.92-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 24 | ~ | 28 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-22 | GHz≥ | 65 | dB | ||
| 带外抑制 | 30-46 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

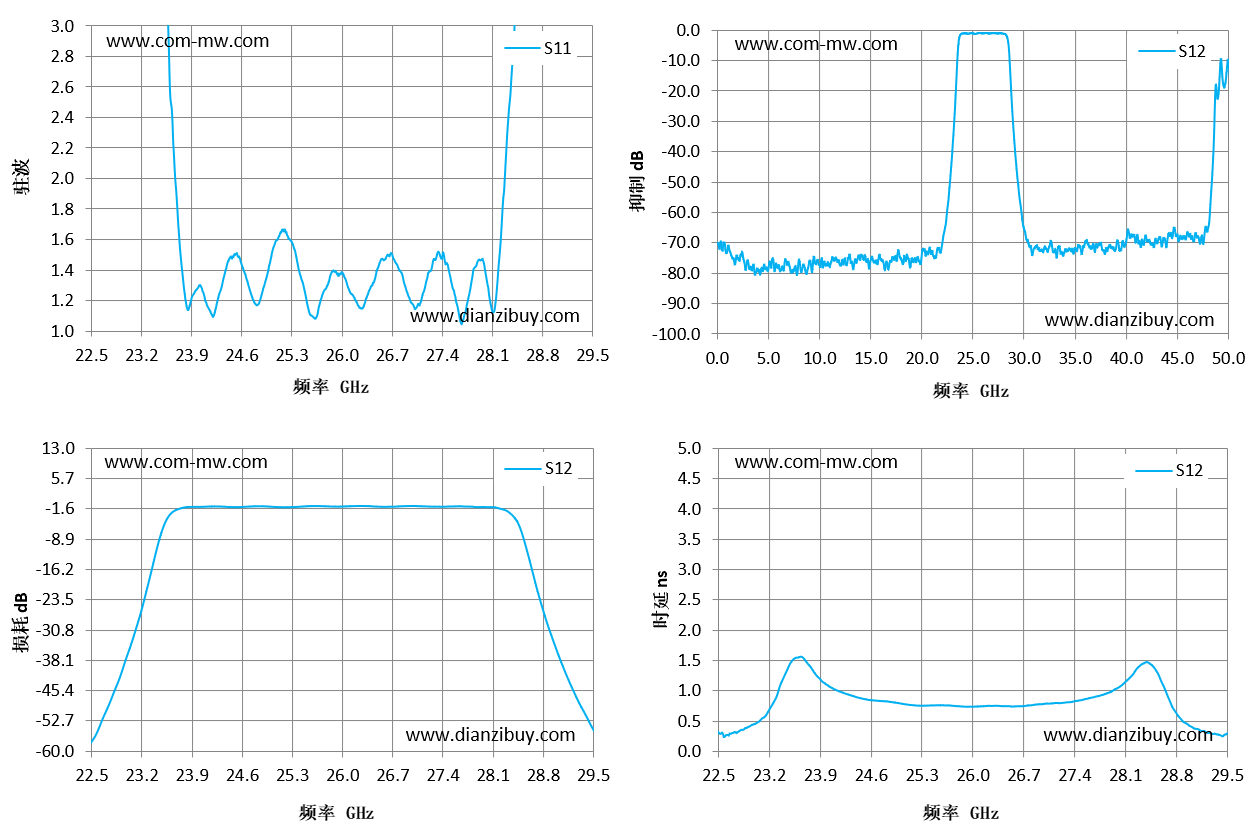

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 22.5 | 35.46 | -57.7 | 0.31 |
| 23 | 26.89 | -36.67 | 0.45 |
| 23.5 | 5.32 | -5.91 | 1.48 |
| 24 | 1.3 | -1.12 | 1.09 |
| 24.5 | 1.5 | -1.2 | 0.86 |
| 25 | 1.47 | -1.09 | 0.79 |
| 25.5 | 1.2 | -0.99 | 0.76 |
| 26 | 1.38 | -1.05 | 0.74 |
| 26.5 | 1.41 | -1.08 | 0.74 |
| 27 | 1.16 | -0.92 | 0.79 |
| 27.5 | 1.37 | -1.04 | 0.85 |
| 28 | 1.38 | -1.19 | 1.05 |
| 28.5 | 5.26 | -7.37 | 1.36 |
| 29 | 23.04 | -36.33 | 0.41 |
| 29.5 | 22.57 | -54.87 | 0.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
