通带频率 24~28GHz, DC-23.4GHz≥55dB, 30-32GHz≥40dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 24 | ~ | 28 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-23.4 | GHz≥ | 55 | dB | ||
| 带外抑制 | 30-32 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 微带圆针0.3mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 外观会有少许焊锡和划痕 |

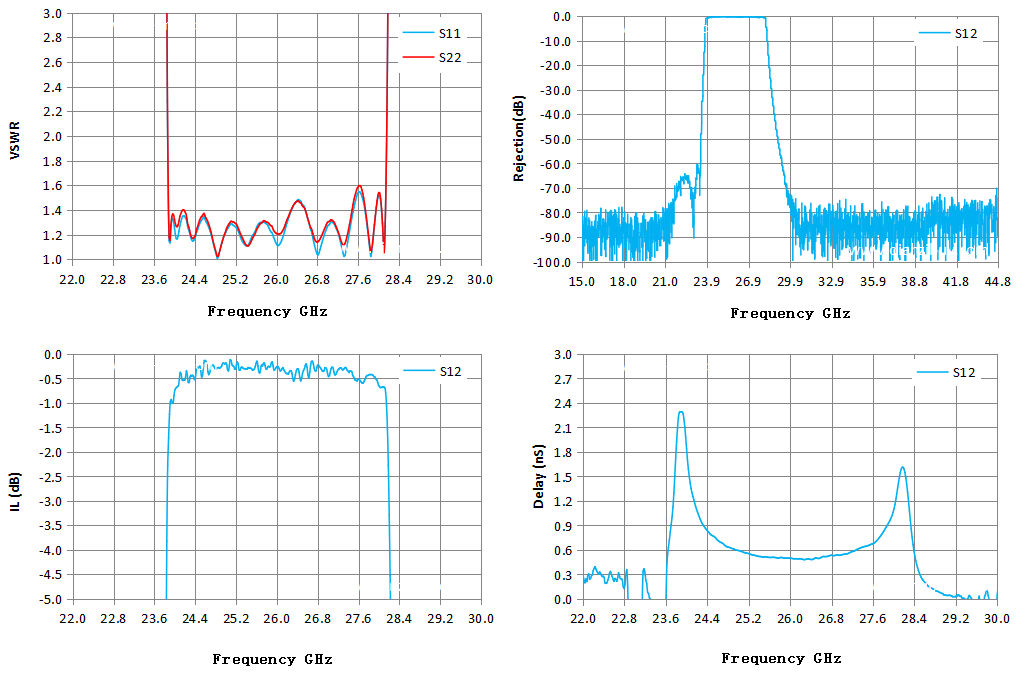

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 22.00 | 68.06 | 97.07 | -69.62 | -69.62 | 0.28 |
| 22.57 | 150.82 | 678.59 | -66.52 | -66.52 | 0.27 |
| 23.14 | 135.89 | 90.87 | -72.39 | -72.39 | -0.72 |
| 23.71 | 30.53 | 144.25 | -23.97 | -23.97 | 0.91 |
| 24.29 | 1.24 | 1.26 | -0.58 | -0.58 | 0.95 |
| 24.86 | 1.02 | 1.03 | -0.28 | -0.28 | 0.62 |
| 25.43 | 1.11 | 1.11 | -0.31 | -0.31 | 0.52 |
| 26.00 | 1.13 | 1.21 | -0.26 | -0.26 | 0.50 |
| 26.57 | 1.42 | 1.41 | -0.24 | -0.24 | 0.50 |
| 27.14 | 1.29 | 1.30 | -0.42 | -0.42 | 0.56 |
| 27.71 | 1.45 | 1.49 | -0.55 | -0.55 | 0.74 |
| 28.29 | 22.19 | 27.71 | -10.25 | -10.25 | 1.20 |
| 28.86 | 112.70 | 3473.26 | -42.65 | -42.65 | 0.09 |
| 29.43 | 56.30 | 260.39 | -62.74 | -62.74 | 0.00 |
| 30.00 | 41.67 | 166.36 | -75.54 | -75.54 | -0.09 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
