通带频率 3~3.5GHz, DC-2.5GHz≥40dB, 4-5.5GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3 | ~ | 3.5 | GHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-2.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 4-5.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 5.5-14 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.5 |

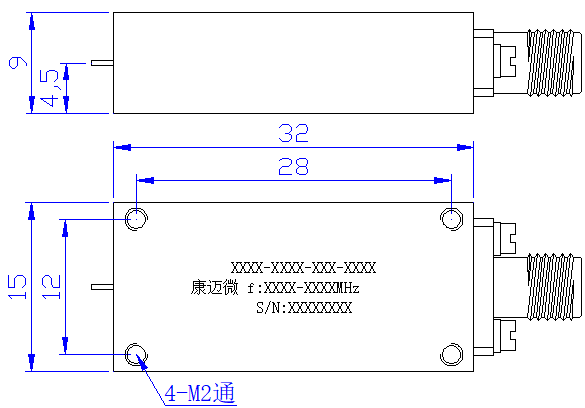

| 接口形式 | SMA-F可拆0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

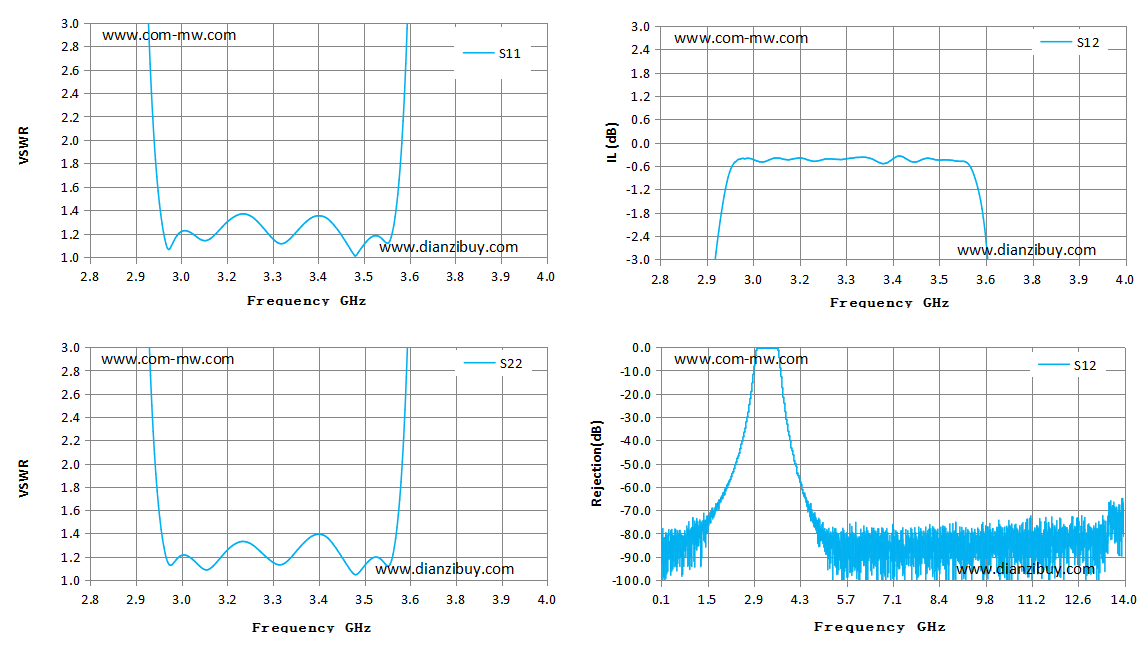

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB |
| 2.80 | 58.05 | 96.79 | -20.90 | -20.90 |
| 2.89 | 19.00 | 23.04 | -10.06 | -10.06 |
| 2.97 | 2.00 | 2.08 | -1.18 | -1.18 |
| 3.06 | 1.22 | 1.20 | -0.49 | -0.49 |
| 3.14 | 1.23 | 1.18 | -0.43 | -0.43 |
| 3.23 | 1.34 | 1.30 | -0.42 | -0.42 |
| 3.31 | 1.12 | 1.14 | -0.38 | -0.38 |
| 3.40 | 1.35 | 1.39 | -0.43 | -0.43 |
| 3.49 | 1.04 | 1.06 | -0.40 | -0.40 |
| 3.57 | 1.16 | 1.17 | -0.48 | -0.48 |
| 3.66 | 6.52 | 7.12 | -4.98 | -4.98 |
| 3.74 | 28.69 | 49.78 | -16.66 | -16.66 |
| 3.83 | 39.91 | 83.77 | -27.16 | -27.16 |
| 3.91 | 41.68 | 94.00 | -34.71 | -34.71 |
| 4.00 | 46.70 | 100.56 | -41.60 | -41.60 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
