通带频率 2.6~4.6GHz, DC-2.2GHz≥40dB, 2.2-2.4GHz≥20dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.6 | ~ | 4.6 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-2.2 | GHz≥ | 40 | dB | ||
| 带外抑制 | 2.2-2.4 | GHz≥ | 20 | dB | ||
| 带外抑制 | 4.8-5 | GHz≥ | 30 | dB | ||
| 带外抑制 | 5-15 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.7 |

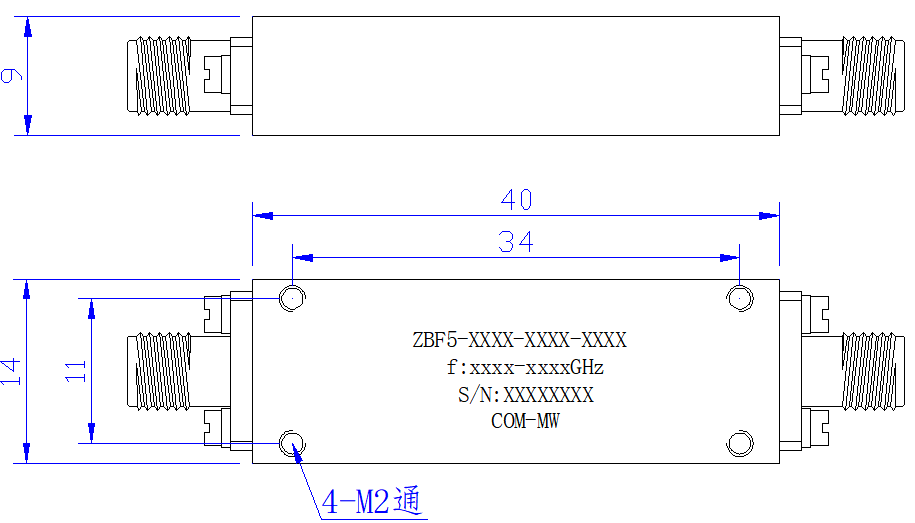

| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

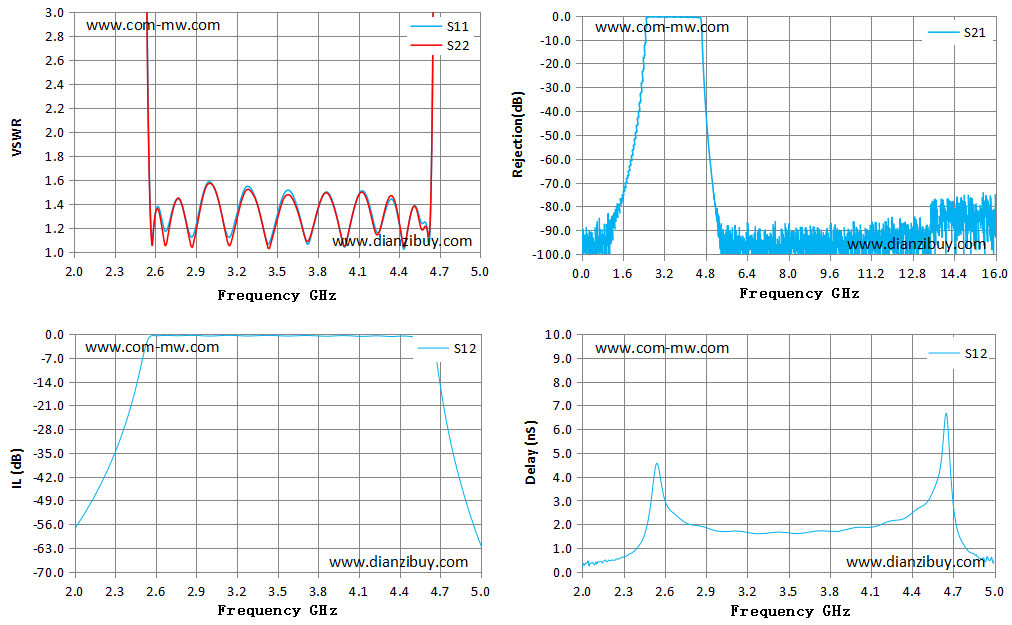

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 2.00 | 125.86 | 113.71 | -58.02 | 0.22 |
| 2.21 | 172.54 | 185.11 | -43.08 | 0.48 |
| 2.43 | 120.27 | 89.44 | -20.15 | 1.21 |
| 2.64 | 1.34 | 1.30 | -0.49 | 2.63 |
| 2.86 | 1.14 | 1.08 | -0.39 | 1.92 |
| 3.07 | 1.43 | 1.43 | -0.50 | 1.70 |
| 3.29 | 1.54 | 1.52 | -0.59 | 1.60 |
| 3.50 | 1.29 | 1.26 | -0.50 | 1.64 |
| 3.71 | 1.12 | 1.12 | -0.45 | 1.71 |
| 3.93 | 1.34 | 1.33 | -0.55 | 1.79 |
| 4.14 | 1.51 | 1.49 | -0.69 | 1.91 |
| 4.36 | 1.43 | 1.46 | -0.73 | 2.27 |
| 4.57 | 1.24 | 1.18 | -0.78 | 3.62 |
| 4.79 | 29.28 | 28.65 | -33.37 | 1.04 |
| 5.00 | 37.82 | 37.38 | -61.50 | 0.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
