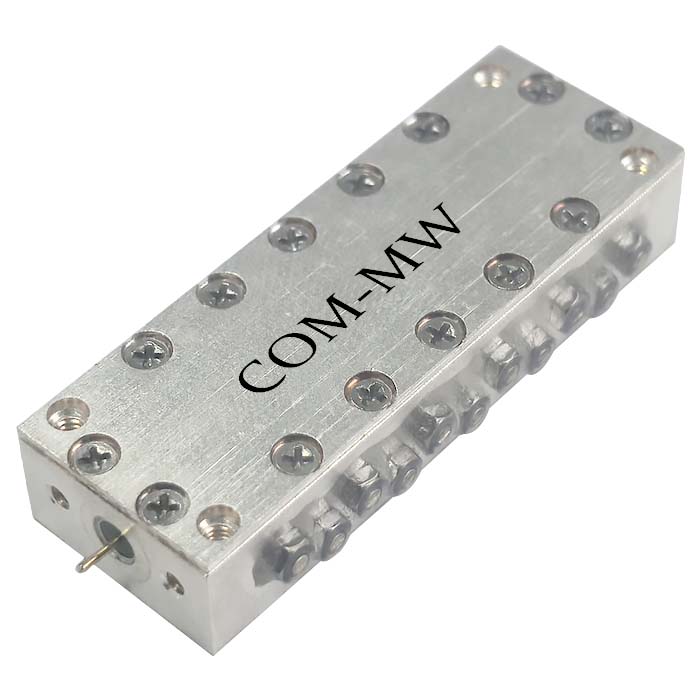

通带频率 2985~3015MHz, 6-12GHz≥20dB, DC-2GHz≥20dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2985 | ~ | 3015 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 6-12 | GHz≥ | 20 | dB | ||
| 带外抑制 | DC-2 | GHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.3 |

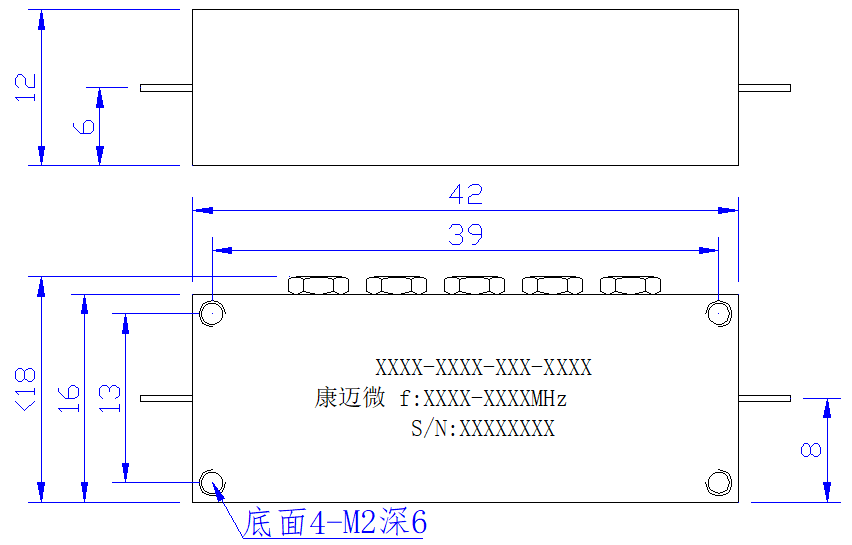

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

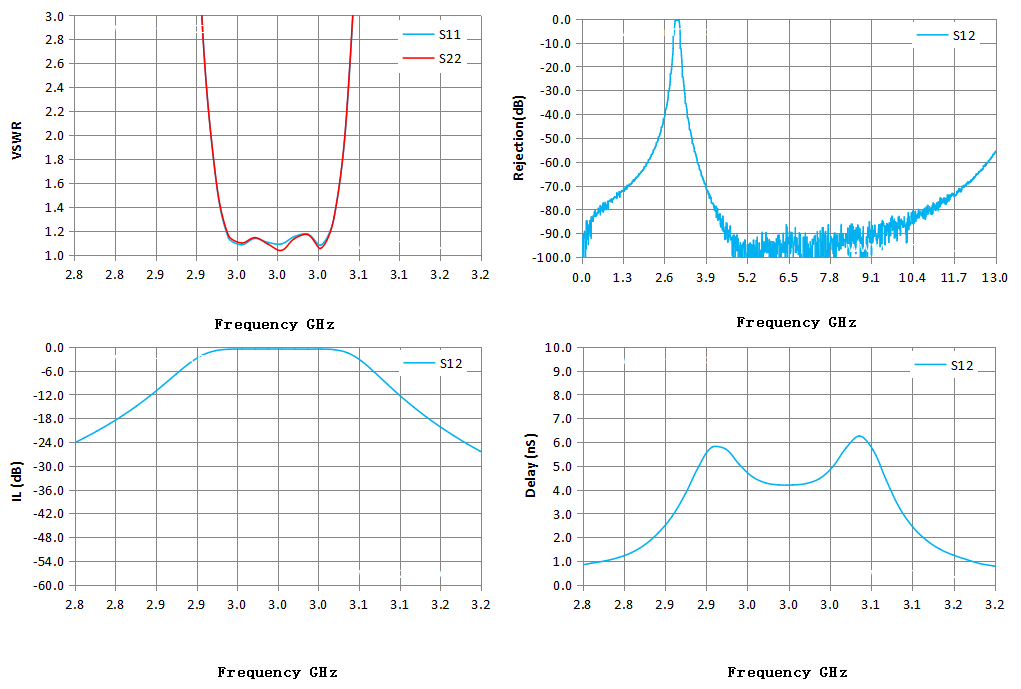

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 2.80 | 76.26 | 66.12 | -24.73 | 0.80 |
| 2.83 | 57.52 | 67.49 | -21.27 | 1.00 |
| 2.86 | 46.85 | 56.91 | -17.24 | 1.36 |
| 2.89 | 20.26 | 19.72 | -9.71 | 2.87 |
| 2.91 | 11.34 | 11.09 | -6.88 | 3.82 |
| 2.94 | 1.67 | 1.68 | -0.94 | 5.71 |
| 2.97 | 1.08 | 1.10 | -0.54 | 4.54 |
| 3.00 | 1.10 | 1.09 | -0.53 | 4.20 |
| 3.03 | 1.17 | 1.17 | -0.55 | 4.46 |
| 3.06 | 1.31 | 1.31 | -0.70 | 5.76 |
| 3.09 | 4.50 | 4.55 | -3.47 | 5.67 |
| 3.11 | 15.95 | 15.99 | -9.42 | 3.22 |
| 3.14 | 31.17 | 29.71 | -15.21 | 1.87 |
| 3.17 | 39.36 | 40.89 | -20.17 | 1.25 |
| 3.20 | 46.84 | 71.09 | -26.27 | 0.79 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
