通带频率32~35.5GHz, DC-30.25GHz≥65dB, 37.25-55GHz≥65dB, 2.92-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 32 | ~ | 35.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-30.25 | GHz≥ | 65 | dB | ||
| 带外抑制 | 37.25-55 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.8 |

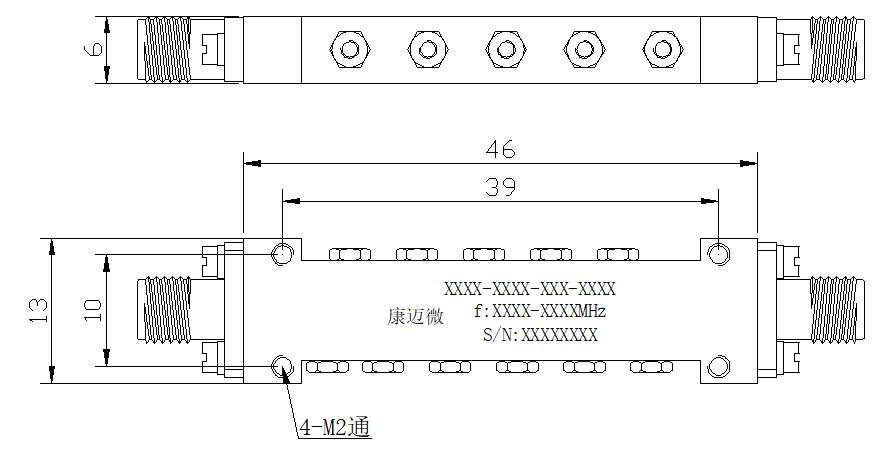

| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

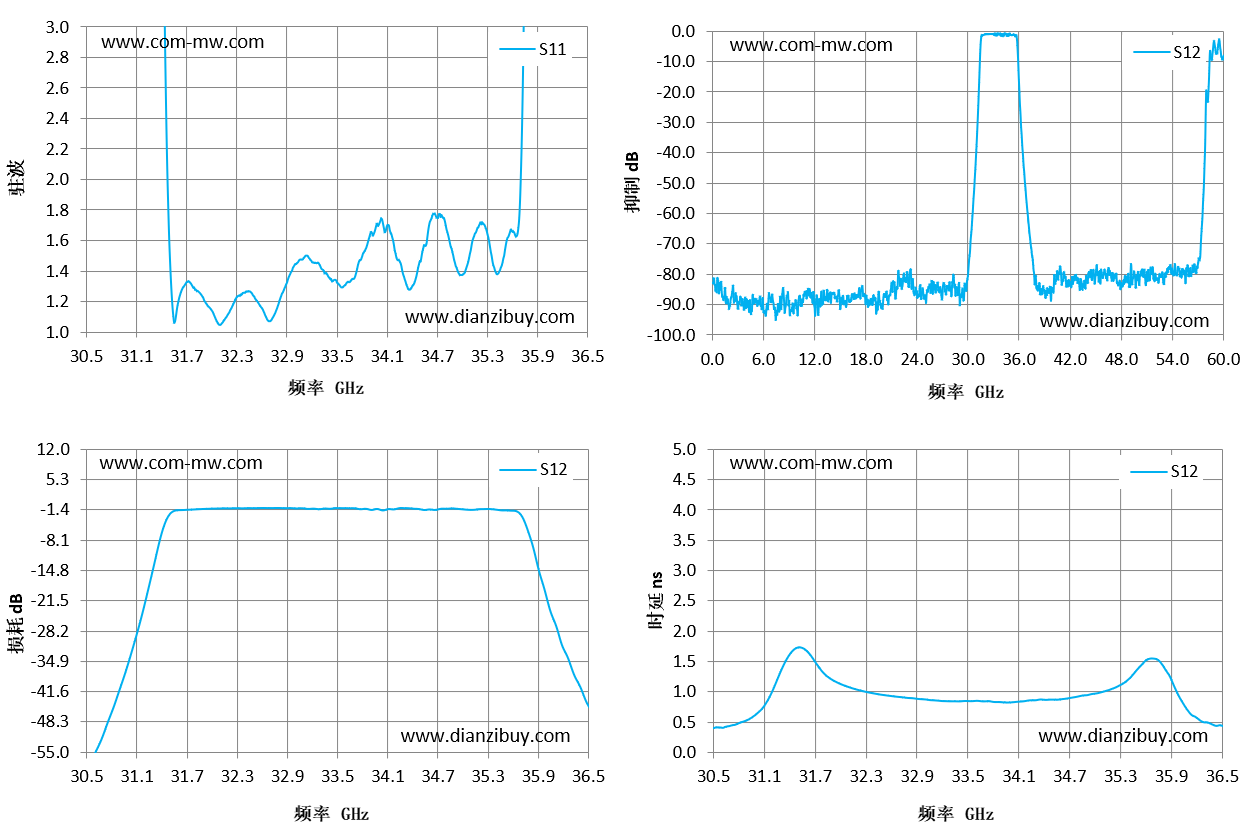

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 30.5 | 23.3 | -59.97 | 0.41 |
| 30.93 | 20.83 | -39.1 | 0.56 |
| 31.36 | 7.26 | -9.02 | 1.54 |
| 31.79 | 1.29 | -1.34 | 1.33 |
| 32.21 | 1.13 | -1.12 | 1.03 |
| 32.64 | 1.11 | -1.04 | 0.93 |
| 33.07 | 1.48 | -1.09 | 0.87 |
| 33.5 | 1.32 | -1.06 | 0.85 |
| 33.93 | 1.63 | -1.39 | 0.83 |
| 34.36 | 1.28 | -1.1 | 0.88 |
| 34.79 | 1.73 | -1.19 | 0.92 |
| 35.21 | 1.71 | -1.28 | 1.06 |
| 35.64 | 1.63 | -1.77 | 1.55 |
| 36.07 | 22.06 | -25.19 | 0.74 |
| 36.5 | 14.33 | -44.86 | 0.44 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
