通带频率 3~5GHz, DC-2GHz≥65dB, 2-2.5GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3 | ~ | 5 | GHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-2 | GHz≥ | 65 | dB | ||
| 带外抑制 | 2-2.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 5.5-6 | GHz≥ | 40 | dB | ||
| 带外抑制 | 6-15 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.6 |

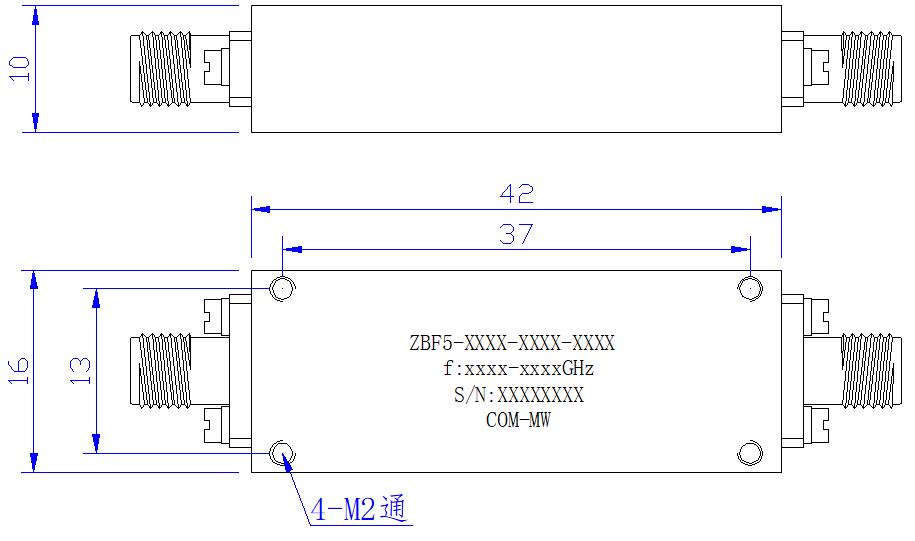

| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

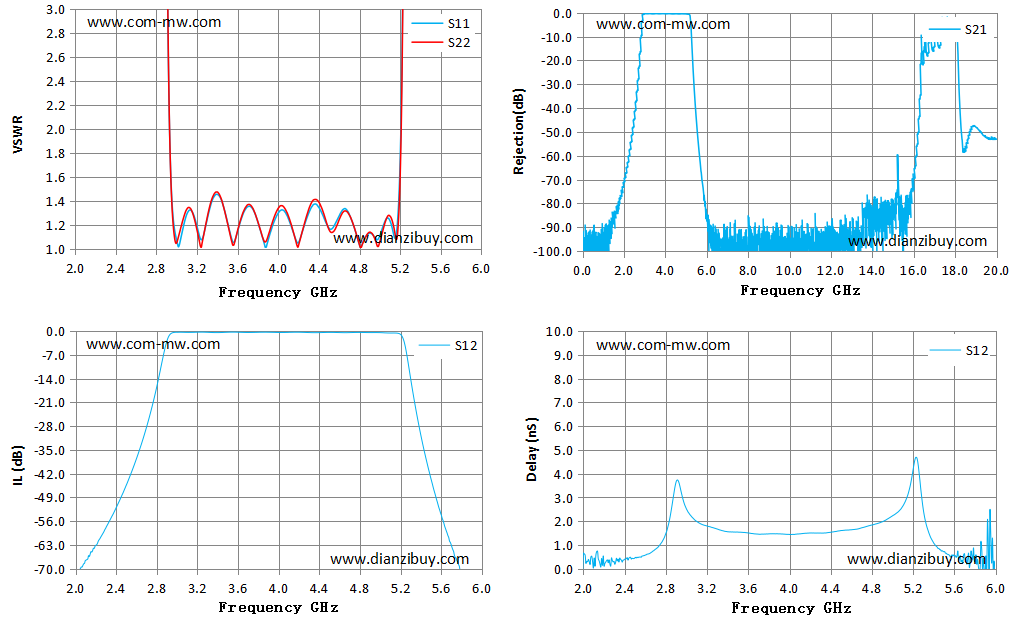

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 2.00 | 153.71 | 120.95 | -71.89 | -0.10 |
| 2.29 | 291.98 | 189.03 | -58.52 | 0.29 |
| 2.57 | 584.52 | 284.91 | -40.20 | 0.54 |
| 2.86 | 15.07 | 16.37 | -8.35 | 2.58 |
| 3.14 | 1.32 | 1.34 | -0.41 | 1.89 |
| 3.43 | 1.43 | 1.44 | -0.45 | 1.55 |
| 3.71 | 1.35 | 1.37 | -0.43 | 1.45 |
| 4.00 | 1.29 | 1.33 | -0.43 | 1.45 |
| 4.29 | 1.27 | 1.30 | -0.45 | 1.50 |
| 4.57 | 1.22 | 1.18 | -0.44 | 1.63 |
| 4.86 | 1.09 | 1.09 | -0.45 | 1.91 |
| 5.14 | 1.12 | 1.18 | -0.59 | 2.98 |
| 5.43 | 38.69 | 29.87 | -34.39 | 0.94 |
| 5.71 | 53.80 | 38.80 | -63.72 | 0.37 |
| 6.00 | 74.82 | 48.86 | -82.88 | -1.00 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
