通带频率 3.2~5.8GHz, DC-2.8GHz≥60dB, 2.8-3GHz≥30dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.2 | ~ | 5.8 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-2.8 | GHz≥ | 60 | dB | ||
| 带外抑制 | 2.8-3 | GHz≥ | 30 | dB | ||
| 带外抑制 | 6-6.2 | GHz≥ | 30 | dB | ||
| 带外抑制 | 6.2-15 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.6 |

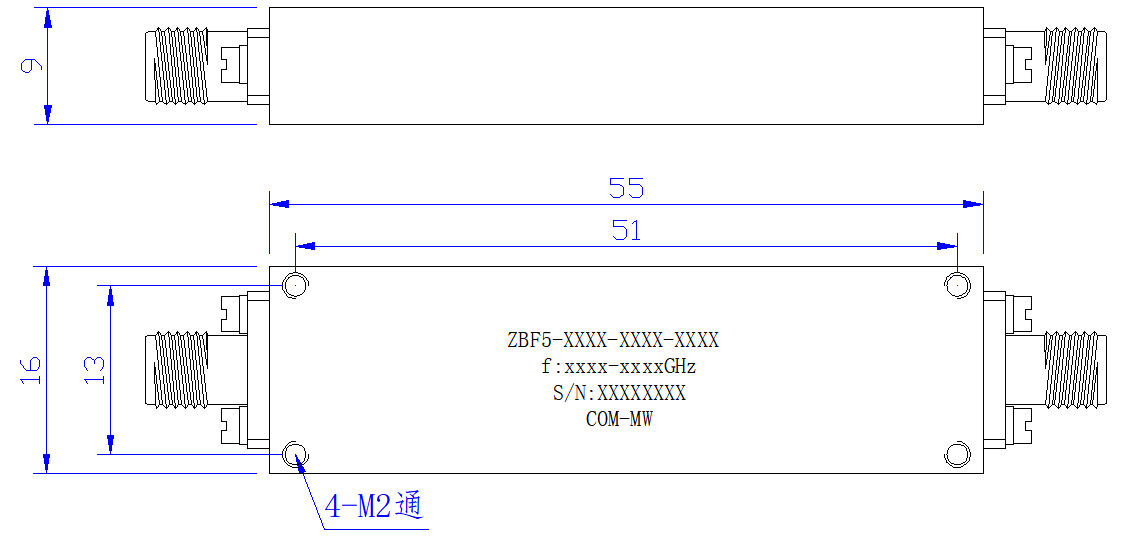

| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

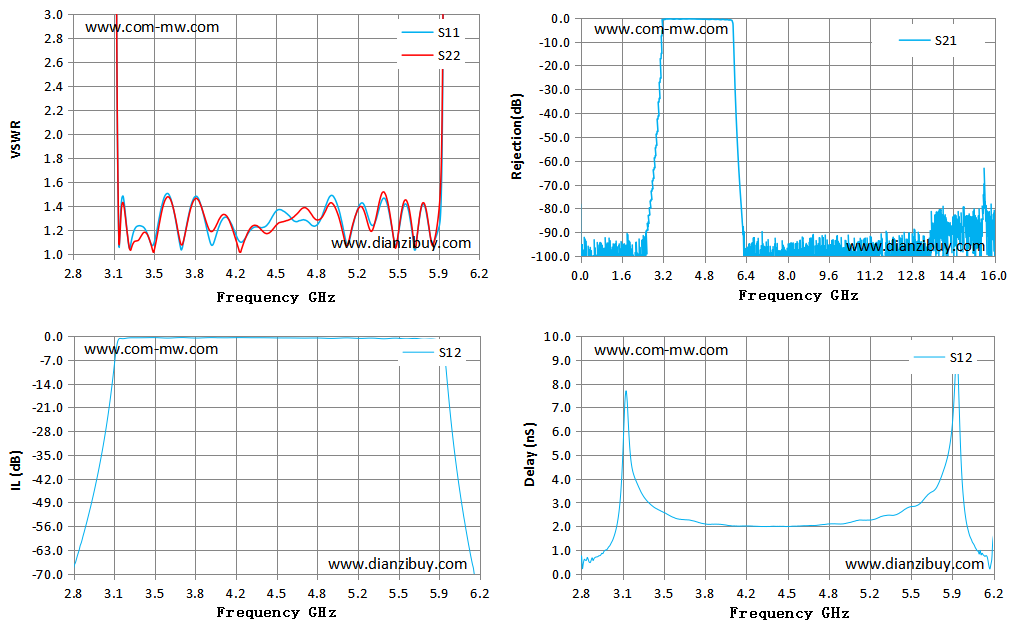

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 2.80 | 443.97 | 240.79 | -69.14 | 0.49 |
| 3.04 | 125.06 | 68.27 | -35.40 | 1.17 |
| 3.29 | 1.12 | 1.05 | -0.53 | 3.47 |
| 3.53 | 1.34 | 1.29 | -0.55 | 2.45 |
| 3.77 | 1.33 | 1.32 | -0.54 | 2.15 |
| 4.01 | 1.19 | 1.26 | -0.52 | 2.03 |
| 4.26 | 1.16 | 1.17 | -0.50 | 1.99 |
| 4.50 | 1.35 | 1.24 | -0.57 | 1.99 |
| 4.74 | 1.28 | 1.39 | -0.62 | 2.03 |
| 4.99 | 1.47 | 1.40 | -0.69 | 2.13 |
| 5.23 | 1.42 | 1.38 | -0.70 | 2.30 |
| 5.47 | 1.23 | 1.24 | -0.66 | 2.70 |
| 5.71 | 1.34 | 1.35 | -0.89 | 3.49 |
| 5.96 | 23.11 | 20.48 | -23.28 | 3.07 |
| 6.20 | 33.07 | 31.25 | -76.50 | 1.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
