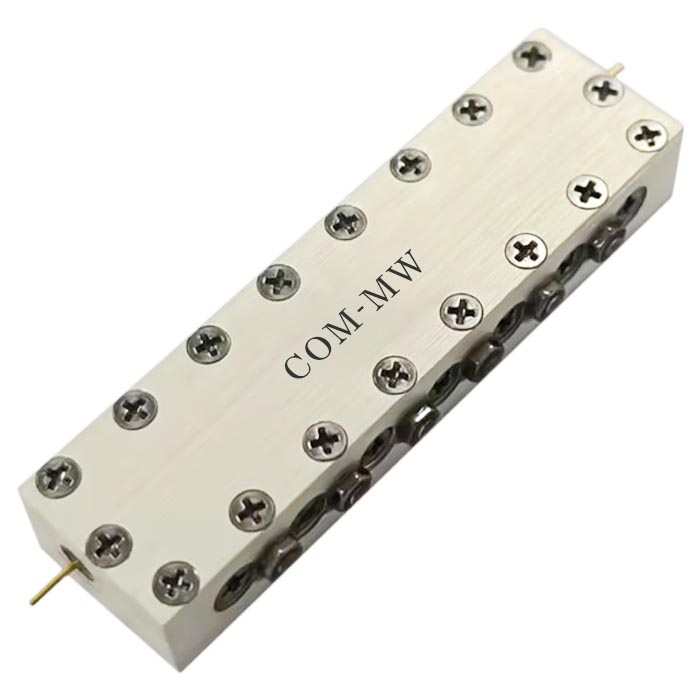

通带频率 4655~4695MHz, DC-4555MHz≥55dBc, 4745-7000MHz≥55dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4655 | ~ | 4695 | MHz |
| 通带损耗 | / | / | 4 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-4555 | MHz≥ | 55 | dBc | ||
| 带外抑制 | 4745-7000 | MHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 群时延波动 | 15 | ns |

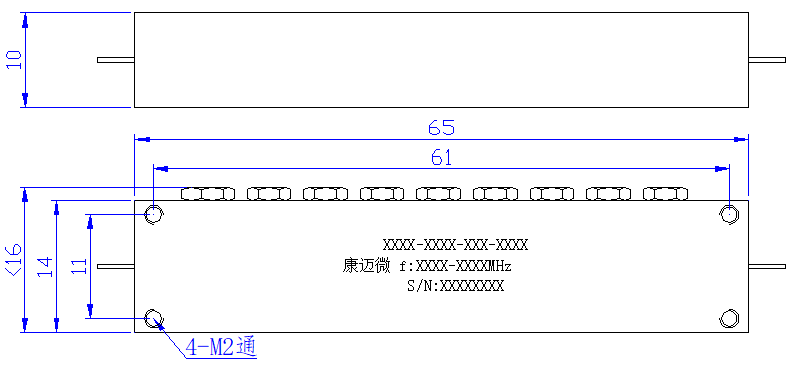

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

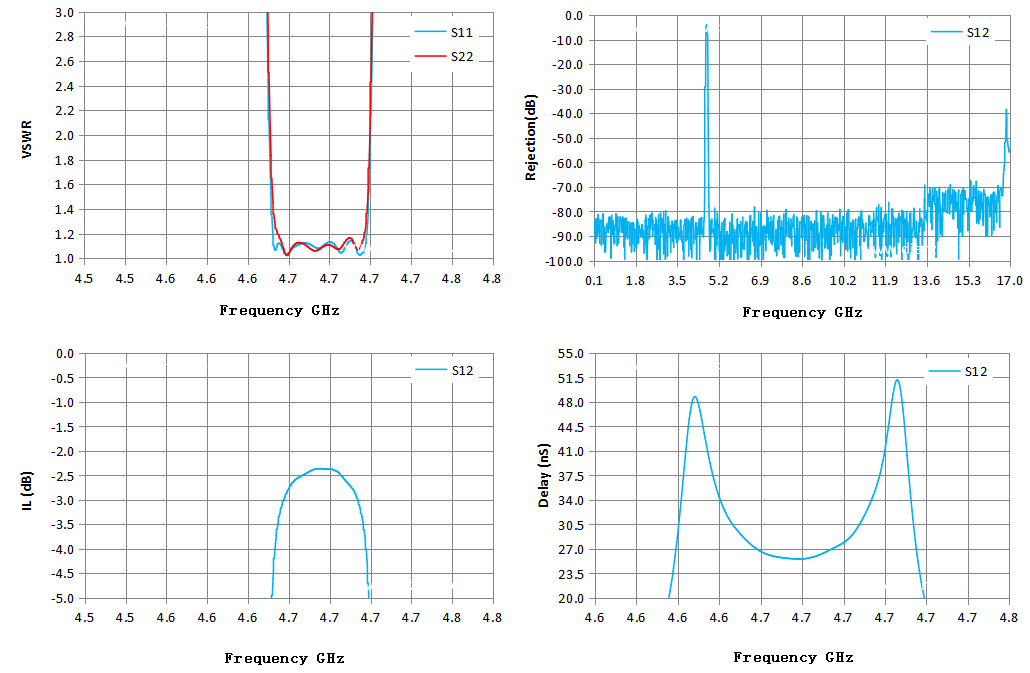

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 4.50 | 88.84 | 64.94 | -83.25 | -88.14 | -7961.99 |
| 4.52 | 84.40 | 60.64 | -84.99 | -86.42 | 65.26 |
| 4.54 | 77.65 | 57.12 | -87.41 | -94.38 | 1448.17 |
| 4.56 | 62.92 | 51.42 | -80.50 | -88.89 | 417.54 |
| 4.59 | 37.14 | 35.61 | -68.96 | -80.75 | 1.27 |
| 4.61 | 22.58 | 21.43 | -49.65 | -86.49 | 5.67 |
| 4.63 | 6.43 | 7.00 | -17.10 | -86.82 | 29.03 |
| 4.65 | 1.04 | 1.03 | -2.77 | -84.42 | 30.39 |
| 4.67 | 1.09 | 1.06 | -2.37 | -95.19 | 25.66 |
| 4.69 | 1.05 | 1.10 | -2.55 | -97.70 | 27.88 |
| 4.71 | 1.87 | 2.10 | -6.34 | -82.80 | 50.84 |
| 4.74 | 25.88 | 20.06 | -55.37 | -83.24 | 4.19 |
| 4.76 | 37.87 | 29.14 | -74.75 | -71.52 | 8.91 |
| 4.78 | 47.03 | 38.38 | -85.84 | -78.88 | -198.76 |
| 4.80 | 53.20 | 43.36 | -88.90 | -55.78 | 6037.84 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
